Установка точечных светильников своими руками

Установка точечных светильников своими руками

Установка точечных светильников своими руками: особенности, порядок проведения работ

Точечные светильники могут применяться как основной, так и как вспомогательный источник освещения. Благодаря этим качествам и компактности конструкции, точечные светильники получили большое распространение. К достоинствам точечных светильников можно отнести возможность применения ламп с различными цоколями, и что очень важно простоту установки и подключению к электросети. Это можно сделать своими руками.

Содержание

Монтаж точечных светильников

Точечные светильники устанавливаются в потолок подвесной конструкции. Они могут быть установлены в пластиковый, реечный, натяжной или потолок из гипсокартона.

Установку точечных светильников можно разбить на два этапа: прокладка электропроводки и монтаж точечных светильников. Важно отметить, что разводка электропроводки и определения места установки точечных светильников выполняется до монтажа потолка.

Разводка электропроводки для точечных светильников

Точечные светильники могут быть подключены по различным схемам. Зависит это от режимов работы освещения в помещении. В общем случае можно выделить два варианта работы освещения: все сразу и группами.

Если предусматривается один режим работы, т.е. все светильники включаются одновременно, то от выключателя протягивается один двух жильный провод. От этого провода выполняют отводы до места установки точечных светильников.

Схема подключения точечных светильников.

Рис.1. Схема подключения точечных светильников.

Если светильники будут работать по группам, т.е. будут включаться не одновременно, то в зависимости от количества групп центральный провод должен иметь соответствующее количество жил. Обычно используют 2 — 3 группы. Для этого применяют двух и трех клавишный выключатель.

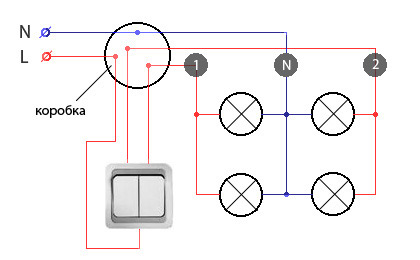

Схема подключения двух групп светильников.

Рис.2. Схема подключения двух групп светильников.

Для подсоединения светильников обычно применяют провод сечением 1,5 мм.кв. Для большинства ламп этого достаточно. Применение более толстого провода не целесообразно, так как лимитирующим звеном является выключатель, который имеет максимально допустимую мощность 1000 Вт.

Для светильников большой мощности (более 50 Вт) с высоким тепловыделением применяют специальные термостойкие провода. Такой провод не обязательно использовать для всей разводки, достаточно иметь отводы 10 — 20 см от светильника.

Следует отметить, что некоторые типы цоколя штатно снабжены такими отводами. В этом случае применять дополнительные провода нет смысла.

Варианты подключения трансформаторов

Важным этапом прокладки проводки является определение количества и места установки трансформаторов в случае применения галогеновых лампочек на 12 В. Даже если не планируется применять светильники этого типа следует обдумать этот вопрос на случай смены типа светильников в будущем.

Этот вопрос важен по причине того, что трансформаторы так же перегорают, как и лампочки. Пусть это происходит не часто, но периодически их менять приходится.

Трансформаторы могут устанавливаться на каждый точечный светильник отдельно. Могут устанавливаться на группу. Если устанавливается один трансформатор на группу, то следует предусмотреть доступ к нему. Важно, что сделать это нужно на этапе прокладке электропроводки.

Установка точечных светильников

Установка точечных светильников очень проста и заключается в создании отверстия под светильник и соединение с электропроводкой.

Если проводка была сделана правильно, то подключить светильники не большая проблема. Для светильников без трансформатора порядок подключения проводов значения не имеет. При подключении через трансформатор, на нем имеется маркировка. Здесь важно не перепутать фазу и ноль. Фазу определить можно тестером. Второй вариант пометить фазу на этапе укладки проводов и подключения их к выключателю.

Самый универсальный вариант — проделать отверстия в потолке с помощью коронки по дереву соответствующего диаметра. Размер необходимого отверстия указывается на упаковке и в инструкции к светильнику.

В случае отсутствия специального инструмента можно сделать отверстие с помощью дрели и ножа. Для этого необходимо циркулем начертить диаметр отверстия. По этой линии насверлить дырочек с минимально возможным расстоянием между ними. Оставшиеся промежутки прорезать ножом.

Читайте так же:
Схема подсветки выключателя для светодиодных светильников

Советы по установке точечных светильников

Если потолок сделан из пластиковых панелей, то:

  • Следует избегать применения светильников мощностью более 50 Вт. Такие светильники могут оплавить потолок.
  • Не стоит делать отверстия под точечный светильник на стыке панелей. Панели могут разойтись и образуется неприглядная трещина. Отверстия должны располагаться ближе к центру панелей.
  • Сборку каркаса под пластиковые панели следует вести с учетом установки светильников. Важно чтобы на месте светильников не проходил профиль.

Если потолок был собран, но месторасположения светильников не учитывалось, то существует вероятность при сверлении отверстия под светильник, попасть в металлический профиль. Избежать этого можно с помощью простого магнита. Там, где проходит профиль, магнит будет притягиваться.

Протянуть электропроводку под уже сделанным потолком можно с помощью крюка, сделанного из толстой проволоки.

Монтаж точечных светильников в потолок

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света. С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка. Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты — точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка. Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку. Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Из материала понадобятся следующие элементы:

1. точечные светильники;

3. провод питающий;

4. клемники или гильзы для соединения проводов;

5. изоляционная термоусадка, изолента;

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества. Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Читайте так же:
Настенный светильник влагозащищенный с выключателем

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Порядок монтажа

Весь процесс монтажа светильников в потолок можно разделить на следующие этапы:

  • планирование освещения;
  • разводка проводки до места установки светильников;
  • формирование отверстий под них; подключение;
  • закрепление и проверка.

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке. Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен — на 60 см. Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов. При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Читайте так же:
Садовый светильник с розетками

Важно: Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно: Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там. После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Монтаж светильников

Широко используемые для монтажа на натяжной потолок светильники, можно разделить на два типа исходя из их конструктивных особенностей:

  1. Встраиваемые. В таких приборах лампа располагается непосредственно в плоскости потолка, что придает им особую функциональность, а интерьеру помещения — изысканный и оригинальный стиль.
  2. Наружные. Конструкция таких светильников во многом напоминает привычные каждому модели люстр и ламп.

Встраиваемые светильники GX53 без лампы

Технологические особенности установки осветительных приборов того или иного типа на натяжной потолок зависят от их конструкции, но во многом схожи между собой. Наибольшей же популярностью в наши дни пользуется тандем «натяжные потолки — точечные светильники», позволяющий обеспечить современное и функциональное освещение, как основного, так и дополнительного назначения в различных по площади помещениях.

Подготовка к установке светильника

Начать процесс монтажа светильников на потолок следует с подготовки детальной схемы необходимой в конкретном случае системы освещения. Такая схема должна включать:

  • количество и расположение светильников;
  • расположение электропроводки и оборудования (выключателей, розеток и пр.), необходимого для полноценного функционирования освещения.

При этом выбирать осветительные приборы лучше еще до установки багета, т.к. в зависимости от особенностей их конструкции монтажные работы могут потребовать использования арматуры разных габаритов.

Внимание! Все работы по инсталляции точечных светильников на потолок натяжного типа необходимо производить еще до его установки. В противном случае потолочное полотно придется временно демонтировать, а это отнимет у вас лишнее время, а также возможно приведет к росту стоимости натяжного потолка.

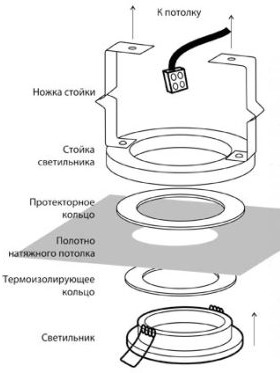

Монтаж светильников встроенного типа

Для монтажа светодиодных светильников на натяжной потолок применяются конструкции стоечного типа, изготовить которые вполне можно самостоятельно. Тем не менее, смонтированные руками профессионалов стойки для светильников будут отличаться:

  • количество и расположение светильников;
  • расположение электропроводки и оборудования (выключателей, розеток и пр.), необходимого для полноценного функционирования освещения.

При этом выбирать осветительные приборы лучше еще до установки багета, т.к. в зависимости от особенностей их конструкции монтажные работы могут потребовать использования арматуры разных габаритов.

Читайте так же:
Последовательное подключение светильников с выключателями

Внимание! Все работы по инсталляции точечных светильников на потолок натяжного типа необходимо производить еще до его установки. В противном случае потолочное полотно придется временно демонтировать, а это отнимет у вас лишнее время, а также возможно приведет к росту стоимости натяжного потолка.

Основные этапы установки светильников встроенного типа

Для монтажа светодиодных светильников на натяжной потолок применяются конструкции стоечного типа, изготовить которые вполне можно самостоятельно. Тем не менее, смонтированные руками профессионалов стойки для светильников будут отличаться:

  • идеальным соответствием диаметра посадочного места габаритам инсталлируемого изделия;
  • точностью посадки, которая позволит свести к минимуму или полностью устранить засветы потолочной поверхности;
  • оптимизированными габаритами крепежной системы, которые позволят упростить процесс установки.

Опытные мастера быстро соберут надежные конструкции для установки светотехнического оборудования любого типа (в том числе, и беспроводного), избавив вас от утомительных замеров и лишней работы.

Используемый при установке натяжного потолка багет должен монтироваться на некотором расстоянии от основной потолочной поверхности для размещения крепежной стойки. После обустройства электропроводки и установки крепежных систем, необходимо натянуть потолочные полотна, и только потом переходить к непосредственному монтажу встраиваемых светильников.

Путем прощупывания предварительно натянутого потолочного полотна определяется точное местоположение крепежных конструкций, после чего в потолке прорезаются небольшие отверстия, и производится финальная сборка стоек. После того, как стойки полностью собраны, можно приступать к подключению приборов к электросети.

Подключение светильников к электросети

Точечные модели светильников могут подключаться к сети в 220 или 12В. У обоих этих способов есть свои недостатки и преимущества, поэтому, если вы не знаете какой именно тип подключения выбрать, наиболее верным решением станет обращение за помощью к профессионалам.

В целом же подключение к линии электросети 220В характеризуется:

  • простотой монтажа;
  • отсутствием ограничений по протяженности линий;
  • возможностью использовать провода с небольшим поперечным сечением ввиду небольшой силы тока;
  • не самым продолжительным сроком службы ламп;
  • высоким напряжением, представляющим определенную опасность в процессе эксплуатации.

Подключение же светильников точечного типа к сети в 12В обеспечит:

  • высокий уровень безопасности в процессе эксплуатации;
  • защиту от коротких замыканий;
  • продолжительный срок службы для всех используемых при обеспечении освещения приборов.

Встраиваемые светильники GX70 без лампы

Установка осветительных приборов на натяжные потолки – задача, требующая от ее исполнителя наличия необходимых знаний, умений и опыта. Именно поэтому оптимальным решением будет обращение за помощью в инсталляции электроосветительных приборов на натяжные потолочные конструкции к профессионалам.
