Как сделать апгрейд для проводки в комнате; устанавливаем интернет розетки своими руками

Как сделать апгрейд для проводки в комнате — устанавливаем интернет розетки своими руками

Сегодня, в век высоких технологий, практически не обойтись без подключения к интернету. Наряду с телевидением или электричеством, интернет-кабель стал обязательной коммуникацией в каждом доме. Для подключения компьютера к сети интернет требуется шнур, который попросту может мешать, даже если он аккуратно прибит к стене.

При ремонте целесообразнее будет установить интернет-розетку, которая не нарушит эстетической целостности интерьера и избавит помещение от неудобных проводов. Пошаговый процесс установки своими руками – далее.

Что входит в подготовку

Правильный монтаж интернет кабеля скрытым способом – самый долговечный и аккуратный. Еще на этапе планирования коммуникаций в комнате, в стенах проделываются штробы для закладки электропроводки, телефонного, телевизионного и интернет кабелей. Провода закладываются в штробы и выводятся в подрозетники для дальнейшего их подключения. Интернет розетки устанавливаются на таком же уровне, что и обычные электрические – от 15 до 30 см от уровня пола.

Процесс крепления розетки практически аналогичен установки источника электропитания или выключателя.

Шаг 1. С розетки вытаскиваем накладку и вытаскиваем узел подключения. Устанавливаем рамку на подрозетник, наживляем винтами. Пазы в конструкции позволяют регулировать ее горизонталь. Выставляем рамку согласно уровню, затягиваем крепеж.

Шаг 2. Откусываем выведенный в подрозетник кабель. Его длина должна быть примерно 15-20 см.

Шаг 3. Снимаем верхний слой изоляции с провода, оголяя витую пару на 2-3 см. Срезаем идущую между жилами разрывную нить. Расплетаем жилы по отдельности.

Шаг 4. Вытаскиваем сердечник розетки, открываем контакты и изучаем маркировку. Интернет розетки подключаются двумя способами – А и Б. Последний более распространен.

Шаг 5. Если вы подключаете такую розетку впервые и не знаете, какие жилы куда заводить, обратите внимание на корпус сердечника. На нем всегда указана схема.

Шаг 6. Пропускаем кабель через крышку, вставляем провода по цветам в пазы контактов.

Шаг 7. Защелкиваем крышку и срезаем лишние отрезки жил. Достоинство интернет розеток в том, что при подключении проводов не требуется снимать с прожилков защитную изоляцию: ножи установлены в самой конструкции. Так, при закрытии крышки, провода зачищаются сами.

Далее вставляем суппорт в подрозетник, крепим фасадную панель и при желании декоративно-защитную рамку.

Распространенные ошибки

До полной сборки конструкции проверьте розетку на работоспособность. Если подключение в ней отсутствует, значит, при подсоединении была допущена ошибка.

  1. Повреждение оболочки жил витой пары. Если при подключении витой пары к сердечнику розетки была повреждена оболочка жил, устранить проблему можно правильным переподключением жил кабеля, без предварительной зачистки проводов.
  2. Неправильный способ подключения. Если не был проверен тип подключения модема или роутера и коннектора, связи может не быть. Если розетка подключена по типу «Б», а провод с коннектором по типу «А», сигнал будет слабым и искаженным или и вовсе будет отсутствовать. Перед подключением розетки следует обратить внимание на коннектор, а исправить ситуацию на месте поможет только разборка розетки и переподключение кабеля.
  3. Слишком длинный провод. Если болтается розетка, значит, был оставлен длинный отрезок кабеля. Чтобы устранить проблему, необходимо произвести полный демонтаж конструкции, обрезать кабель, оставив фрагмент нужной длины и заново собрать розетку.

Если при установке розетки были учтены все возможные ошибки и соблюдены все правила, но сигнал все равно отсутствует, значит, было куплено бракованное устройство. При покупке розетки лучше обращать внимание на продукцию проверенных брендов и проверять товар на месте.

Если вы не уверены, что справитесь с подключением интернет розетки самостоятельно, лучше привлечь на помощь специалиста, ведь слишком коротко срезанный кабель будет довольно сложно нарастить, а при неправильном подключении кабеля у вас может снизиться скорость и качество передачи данных.

Как установить розетку для интернета. Как подключить интернет-розетку

Как установить розетку для интернета. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

Читайте так же:
Способ подключения электрических розеток

Как установить розетку для интернета. Как подключить интернет-розетку

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

• кабель витая пара;
• интернет-розетка;
• монтажная коробка;
• инструмент для зачистки и опрессовки кабеля – кримпер;
• коннекторы RJ-45;
• роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную «витую пару» категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Подключение интернет розетки schneider. Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».

Как установить розетку для интернета. Как подключить интернет-розетку 01

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

  • После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
  • На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.
    Как установить розетку для интернета. Как подключить интернет-розетку 02
  • На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
    Как установить розетку для интернета. Как подключить интернет-розетку 03

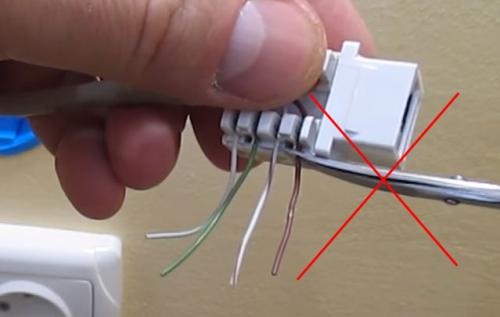

  • После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
Читайте так же:
Проходные розетки или краб

Как подключить интернет-розетку schneider. Как подключить интернет-розетку, схема подключения кабеля по цветам

Как подключить интернет-розетку schneider. Как подключить интернет-розетку, схема подключения кабеля по цветам

Большинство людей живёт в отдельных квартирах и частных владениях. И зачастую для каждого помещения необходимо решить одну маленькую, но довольно коварную задачку: доступным, малозатратным, но эффективным способом создать точку доступа для подключения к интернету.

Казалось бы, ответ очевиден — приобрести, настроить Wi-Fi роутер и забыть обо всех проблемах. Однако проводной интернет всё-таки остаётся самым распространённым и надёжным решением, ведь такой сигнал намного стабильнее.

Отсюда вытекает очередная проблема — как же скрыть интернет-проводку? Обычно её монтируют в стены и заводят на розетки, правда, не совсем стандартного типа: их именуют компьютерными или попросту интернет-розетками.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой.

Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары.

Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Интернет розетка имеет специальный разъём, к которому подключается кабель типа «витая пара»

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Последовательность цветов проводов, подключаемых к контактам разъёмов, определяется стандартной схемой

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:
    • UTP 3 — до 100 Мбит/с;
    • UTP 5e — до 1000 Мбит/с;
    • UTP 6 — до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Терминальные интернет-розетки имеют дополнительные разъёмы различных типов, например, телевизионные

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см .

    Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

Витую пару лучше укладывать в защитный гофрошланг, а штробу делать с учётом его размеров

  • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
  • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
  • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).

Как подключить интернет-розетку legrand. Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как установить розетку для интернета. Как подключить интернет-розетку 05

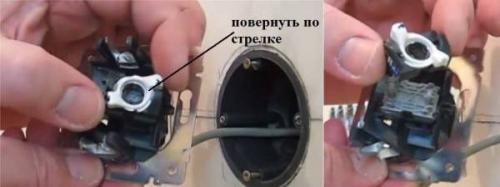

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как установить розетку для интернета. Как подключить интернет-розетку 06

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Как установить и подключить интернет розетку, телевизионную розетку и телефонную

Как устанавливаются и подключаются телефонные, интернет и ТВ розетки

Практически все производители электрических установочных систем (к ним относится производство выключателей и электрических розеток), занимаются в свою очередь, еще и выпуском другой сетевой продукции:

  • телевизионные;
  • телефонные;
  • сетевые, то есть интернет розетки.

Сегодня мы и поговорим о том, как установить и подключить интернет розетку, телевизионную розетку и телефонную.

Нюансы монтажа

В основном дизайн всех изделий из одной серии должен быть согласно друг другу — это предназначено для того, чтобы покупатель сумел поддерживаться в своем интерьере целостность дизайнерской задумки. Именно поэтому принято выбирать всю серию данной продукции.

Как устанавливаются и подключаются телефонные, интернет и ТВ розетки

Что же касается установки розеток, то на этот счет можно сказать, что сетевые, телевизионные и телефонные розетки будут монтироваться идентичным, то есть схожим способом. Монтаж розеток хоть и схож, но все же стоит знать некоторые нюансы для каждого вида из них:

  1. Первый нюанс довольно приятный, так как напряжение в телефонных и сигналы в сетевых и телевизионных розетках минимален, что позволяет обеспечить абсолютную безопасность жизни и здоровью человека.
  2. Вторым нюансом является то, что монтаж данных розеток требует особой внимательности и аккуратности во время подключения. Особую внимательность стоит отнести к сетевым или интернет-розеткам, так как здесь очень важна правильная распиновка.

Подрозетники здесь используются такие же, как и в варианте с электрическими розетками и выключателями.

Как подключить и установить интернет розетку

Давайте начнем рассматривать всё поэтапно:

  1. С тыльной стороны каждой сетевой или интернет-розетки в обязательном порядке должен находится специальный терминал для того, чтобы подключить стандартный сетевой кабель. Он может быть представлен любым зажимным устройством, но чаще всего это клеммная колодка с восемью винтовыми пружинами. Все восемь колодок обычно промаркированы специальным цветным указателем, где каждый цвет идентичен цвету подключаемых проводков, как следует — их четыре пары.
  2. Проводки следует тщательно зачистить и каждый на свое место зафиксировать. (Смотрите так-же статью про способы соединения электрических проводов.)
  3. После этого необходимо проверить работоспособность сети. Для этого следует просто подключить компьютер.
  4. Если работа идет нормально, тогда можно сделать завершающий штрих — зафиксировать розетки в подрозетники.

Подключение интернет сетевого провода в клемы - цвета проводов

Как подключить и установить телефонную розетку

Практически точно так же, но даже более просто подключаются телефонные розетки. Терминал таких розеток состоит всего из четырех специальных соединений. Поэтому, необходимо две жилы телефонного кабеля соединить с контактами 2 и 3 (цвет проводов – красный и зеленый).

Как устанавливаются и подключаются телефонные, интернет и ТВ розетки

Как подключить и установить телевизионную розетку (ТВ)

Что же касается подключения телевизионных (ТВ) розеток, то для начала необходимо знать, что они бывают трех видов:

  1. Одиночные. Они имеют небольшое внутреннее сопротивление.
  2. Проходные.
  3. Конечные. Их внутреннее соединение повышено.

Проходные и конечные розетки обычно применяют в том случае, если необходимо установить несколько телевизионных точек, не используя дополнительного разделительного устройства. Плюсом таких розеток является:

  1. Они позволяют «развязать» сразу несколько телевизионных приемников, а так же уменьшить влияние одного приемника на второй.
  2. Также здесь прилично экономится кабель.

Но все же у данного типа розетки есть и свои минусы:

  1. На выходе данной системы уровень сигнала должен быть очень велик.
  2. Если вы не можете себе этого позволить, тогда стоит выбирать одиночные розетки с использованием усилителя-разветвителя сигнала.

Данное устройство имеет питающие провода и адаптер. Здесь есть один вход и несколько выходов. Сам адаптер необходимо подключить в сеть 220 В, входной кабель направить непосредственно на вход, а выходные к выходам и дальше на розетки.

На любой телевизионной розетке с ее тыльной части должен находиться клеммный винтовой контакт, обычно он расположен по центру. Он необходим для подключения центральной жилы ТВ–кабеля. Оплетку с экраном необходимо зафиксировать с помощью специальной скобы.

Но необходимо учитывать, что если вы работаете с проходными розетками, таких центральных контактов будет два, как и две скобки для фиксации.

Чтобы подключить кабель, необходимо:

  1. Предварительно его необходимо тщательно зачистить на необходимой длине. Оплетку с экраном следует слегка обрезать.
  2. Теперь подключаем центральную жилу кабеля, а остатки экрана с оплеткой зажимаем скобой-фиксатором. Но очень важно внимательно следить за тем, чтобы не произошло замыкания оплетки и центральной жилы кабеля.
  3. Далее проверяем работоспособность подключения и фиксируем розетки в подрозетники.

Теперь вы без проблем сможете подключить и установить телевизионную розетку самостоятельно. Оставайтесь с нами на сайте ремонт квартиры своими руками.
Также стоит посмотреть нашу подборку видео об установке розеток:



Підключення інтернет розетки: схема, відео, фото. Підключення комп’ютерної розетки Legrand своїми руками.

Вітаю!
Сьогодні вирішив написати продовження статті про те, і розглянути таку справу, як. Хоч в інтернеті і можна знайти деякі інструкції, конкретно по підключенню розетки RJ-45 інформації мало, в основному картинки, а детальних інструкцій взагалі немає. Заповнюємо цей пробіл.

Для чого встановлювати інтернет розетки?

Зазвичай при підключенні інтернету в квартиру до вашого комп’ютера майстер кидає довгий кабель, що йде від щитка провайдера на сходовій клітці. Прокладкою його по квартирі доводиться вже займатися вам самостійно і виходить це не завжди естетично. Як правило, просто кидаємо його десь за шафою або в крайньому випадку засовуємо в плінтус. це якщо мова йде про одному комп’ютері, а що, якщо ви хочете підключити до інтернету ччерез кабель відразу кілька пристроїв — комп’ютерів, ТВ? Тоді доведеться оповити всю квартиру кабелями, що повністю зіпсує зовнішній вигляд. Тому найкраще при черговому ремонті заздалегідь передбачити таку можливість і зробити приховану проводку інтернет-кабелів, пустивши їх усередині стін, а в кожній кімнаті зробити вихід у вигляді спеціальної RJ-45 розетки.

Зазвичай роутер має 4 виходи для підключення кабелів локальної мережі, відповідно прокладете 4 кабелі в кімнати, а інші їх кінці виведіть в одне місце, поруч із вхідними дверима, де можна буде легко повісити маршрутизатор і підключити обтиснуті коннектором кабелі до LAN роз’ємів роутера. І кабель від провайдера при підключенні самого інтернету можна буде також простягнути буквально на кілька сантиметрів до місця кріплення роутера — дуже зручно, практично й естетично.

RJ 45 розетка Legrand

Але для того, щоб реалізувати таку схему, потрібно ті кінці кабелів, які виходять назовні в кімнаті, підключити до спеціальної інтернет-розетки, в яку буде встромлятися патчкорд для з’єднання з комп’ютером. Розповідати я буду на прикладі популярної моделі Legrand — відомого виробника різного роду дрібниць для ремонту проводки в приміщеннях. Ось так вона виглядає зовні, коли в зібраному вигляді вже встановлена ​​на стіні.

А ось так — в розібраному вигляді.

Для підключення до неї кабелів, потрібно спочатку зняти оплетку і роз’єднати між собою кручені пари. При цьому будьте уважні — не пошкодити кабелі, вони дуже тонкі і легко ламаються навіть при невеликому надрізі. Після цього беремо розетку і повертаємо засувку так, щоб з неї знялася верхня кришечка, до якої ця засувка прикріплена.

Як це зробити добре показано на офіційній схемі виробника. Тільки перед цим зверніть увагу на те, як розташовані кольори дротів по відношенню до базового кріпленню, щоб потім при установці на місце, не поставити цю коробочку догори ногами і тим самим не переплутати місцями кабелі. У описуваної мною моделі синій колір звернений до тієї частини підстави розетки, яка знаходиться на «узвишші», а коричневий — на заниженою частини.

Після того, як зняли верхню частину вставляємо наш мережевий кабель з боку білої засувки — так, щоб оплетка заходила всередину неї для запобігання перегину кольорових дротів. Тепер уважно дивимося на цю сіреньку коробочку. У ній є спеціальні жолобки для цих кабелечков, а на зовнішній стороні — колірні і цифрові позначення, в який з них якого кольору провід повинен бути закріплений. Плутанину для новачків вводить той факт, що в цих колірних позначеннях виробник постарався поєднати і тип «А», і тип «B». Обидва ці типу з нумерацією квітів продемонстровані на зображенні інструкції вище. Так ось, легше буде орієнтуватися, поєднавши номера дротів, позначених на коннекторе з номерами осередків на цій коробочці для обтиску розетки.

При цьому потрібно вибрати саме той тип, яким були або будуть обтиснуті протилежні кінці кабелів з конекторами, які будуть підключатися до роутера, тобто обидва кінці повинні мати один і той же тип обтиску — або А, або В.

Визначилися з типом і після цього розкладаємо кольору за номерами на розетці. Хочу звернути увагу, що в офіційній інструкції допущена помилка — на зображенні коричневий і біло-коричневий переплутані місцями по відношенню до реальної забарвленні розетки.

Далі беремо коробочку з вставленими проводками і легко насаджує на підставу кріплення — при цьому пам’ятаємо, що сині кольори дивляться у нас в сторону підвищення. І закручуємо засувку до клацання — при цьому гострі контактні пластинки прорізають оплетку і проводки з’єднуються з контактними жилами на зовнішньому роз’ємі розетки. Тут потрібно відзначити, що відбувається це не завжди коректно — у мене були випадки, коли обплетення НЕ прорізалася і один з проводів не мав контакту, в результаті чого не працювала зв’язок між ПК і роутером.

Для того, щоб визначити це треба «продзвонити» кожен контакт на предмет проходження електричного сигналу між двома кінцями кабелю. Зробити це можна або за допомогою універсального приладу, яким користуються всі електрики. Або за допомогою спеціального тестера для перевірки інтернет-з’єднань — я такий собі замовляв з Китаю і показував його Вам в відеоогляді. при цьому для підключення до приладу розетки скористайтеся свідомо робочим патчкородом, наприклад, який йшов в комплекті з роутером.
