Как подсоединить провода к выключателю

Как подсоединить провода к выключателю

Самым распространенным приспособлением для управления электрическим освещением является выключатель. Представляет собой простое устройство, соединенное с проводами. Чаще его располагают на стене.

Современный рынок представляет широкий ассортимент выключателей, однако дизайн у них разный, а внутренняя схема одинаковая, разница лишь в моделях. Когда покупатель обладает нужными навыками, знает, как подсоединить провода к выключателю, он без труда это выполнит. Если знаний все же не хватает, лучше прибегнуть к помощи профессионала.

Виды выключателей

Выключатель – это не только необходимое бытовое устройство для включения и отключения света. Он может быть интересным элементом декора, который станет украшением на стене. Классифицируют выключатели по двум основным группам – внешние и внутренние, а типов и подтипов может быть множество.

как подсоединить

  1. Клавишные. На панели располагаются от одной до трех клавиш. Количество клавиш зависит от назначения. Одноклавишные чаще используют в помещении с одним осветительным прибором. Более востребованы двух- и трехклавишные выключатели. К такому типу устройства можно подсоединить дополнительное освещение, вывести включение и отключение света.
  2. Кнопочные. Оригинальный дизайн, по удобству и назначению не уступают клавишным.
  3. Поворотные (пакетные ПВ). Устаревшая модель, большой популярностью не пользуются, разве что любители ретро не оставят без внимания такую модель. Но такой выключатель должен вписываться в интерьер, а не смотреться нелепо на стене.
  4. Сенсорные. Поклонники хайтека не упустят такую модель. Безопасны в использовании, не вызовут короткого замыкания, включаются и отключаются от легкого касания.
  5. Модель с подвесным шнуром. Оригинальный внешний вид, удобный в использовании. Удобство заключается в том, что можно располагать в местах, до которых сложно дотянуться.
  6. Дистанционные. Установка не требует специальных навыков, можно прикрепить на скотч. Включаются/выключаются с помощью пульта управления. Часто устанавливаются в систему «Умный дом».

Выключатели отличаются между собой по наличию дополнительного функционала: наличием световых индикаторов, защитой от пыли, влаги.

Подготовительные работы

Перед тем как подсоединить выключатель, необходимо определиться с технологией монтажа и инструментами. Следует обратить внимание на основные моменты для выполнения правильного электромонтажа:

  1. Отключить подачу электричества.
  2. Чтобы избежать удара тока, к выключателю подсоединять только фазный провод.
  3. Перед началом подключения изучить маркировку проводов, которые выделены определенным цветом.
  4. Для подсоединения провода использовать клеммные колодки или пайку.
  5. иметь в арсенале необходимые инструменты:
  • отвертки;
  • плоскогубцы;
  • специальный нож электрика;
  • соединяющие элементы.

Как расключить коробку на выключатель

При проведении электромонтажных работ важным моментом является соединение проводов в распаечной (распределительной) коробке. От выполненной работы зависит безопасность людей, находящихся в помещении, и корректная работа всей электропроводной системы.

Распределительная коробка представляет собой пластмассовый огнестойкий бокс круглой, квадратной, прямоугольной формы, в торцах имеются входы, в которые заводятся и соединяются провода от всех электрических устройств. От электрощитка провода расходятся по всему помещению, а в нем не одна точка подключения (как правило, несколько розеток и выключатель). Коробка нужна для стандартизации способов соединения проводов в одном месте.

Подключение проводов в распределительной коробке

Чтобы электропроводка служила корректно и долговременно, необходимо знать, как правильно подсоединить провода в распаечной коробке. Есть несколько разновидностей подсоединения, и различаются они способом реализации. Некоторые виды реализуются сложнее, другие легче.

Скрутка

какой провод идет на выключатель

Такой способ более востребован у тех, кто самостоятельно, без помощи профессионала будет заниматься соединением проводов. Не самый надежный метод, его используют как временный, для проверки работы собранной схемы. Для этого способа нужно следовать правилам, чтобы подсоединить правильно:

  • зачистить изоляцию на 3-4 см;
  • раскрутить проводники (не менее чем на 2 см);
  • соединить раскрученные проводники и закрутить их пальцами;
  • скрутку стянуть плоскогубцами и изолировать клейкой лентой.

Скрутка монтажными колпачками

Легкий способ самостоятельно соединить провода. Колпачок изготовлен из огнеупорного пластика, внутри есть металлическая резьба. Для этого метода с проводов снимают изоляцию (не менее 2 см), немного их скручивают, надевают колпачок. Далее проворачивают несколько раз, чтобы металлическая резьба плотно охватила неизолированный провод.

как расключить коробку на выключатель

Скрутка обеспечивает надежное соединение двух и более проводов. Этот способ гарантирует надежную изоляцию и хороший контакт.

Клеммные колодки

как подсоединить выключатель к проводу светильника

Клеммные колодки бывают винтовые и зажимные. Но принцип соединения один и тот же. Состоят из медной гильзы и системы соединения. В гнездо колодки вставляется зачищенный проводник и зажимается при помощи отвертки. Соединение готово! Способ достаточно прост в использовании, не требует специальных навыков.

Пайка и сварка

как подсоединить одноклавишный выключатель к проводам

Если есть необходимые инструменты, такие как паяльник для пайки, инверторный аппарат для сварки, тогда можно воспользоваться одним из этих методов. По принципу оба способа похожи, разница в технологическом процессе:

  • Перед пайкой горячий паяльник окунают в паяльный флюс или канифоль, проводят по зачищенной части проводника и скручивают. Скрутку прогревают оловом до тех пор, пока оно не начнет обволакивать всю скрутку. Соблюдая эти правила, можно добиться отличного контакта.
  • Сварку делают на скрутку, выставляют сварочный ток (для сечения 1,5 мм 2 — 30 А, для сечения 2,5 мм 2 — 50 А). Скрутку цепляют плоскогубцами, подносят к ней графитовый электрод, происходит розжиг дуги. Процесс сварки длится доли секунд. Такое соединение после полного остывания изолируется.
Читайте так же:
Настройка времени срабатывания автоматического выключателя

Схемы расключения

Кроме способов расключения, нужно знать, как правильно подсоединить провода к выключателю. Для этого требуется схема разводки, где указан путь прокладки от распредкоробки до выключателя.

Провода делятся на двужильные и трехжильные. В трехжильных есть «фаза», «ноль», заземление. В двужильных – «фаза» и «ноль». Производители традиционно используют цветную общепринятую оплетку для каждого типа проводников:

  • «заземление» – черный (желтый, желто-зеленый);
  • «ноль» – голубой (нейтральный, синий);
  • «фаза» – красный (коричневый).

как подсоединить провода

Провода собираются по цветам. Если оказалось, что все провода одноцветные или других цветов, «фазу» следует найти с помощью электроизмерительного прибора — мультимера, и отметить нужные провода. Далее их нужно вытянуть, обрезать до нужной длины и обязательно оставить запас в несколько сантиметров, на случай если придется соединение перезаделать. Выбранным методом соединить провода.

Для правильного подсоединения нужно знать, какой провод идет на выключатель. Схема выключателя представлена двумя проводами, идущими от сети. Нулевой идет от сети с проводом «ноль» на лампу, «фазу» соединяют с проводом выключателя. При нажатии кнопки происходит соединение «фазы», электричество подается к лампе, «ноль» идет на источник.

Подсоединение одноклавишного выключателя

Прежде чем приступить к установке выключателя с одной клавишей, необходимо обратить внимание на маркировку и разобраться, как следует подсоединить провода. Производители используют букву L или цифру 1 для входа, а для выхода цифру 3 или стрелку ↑. Некоторые производители наносят логотип фирмы так, что даже при правильной установке выключателя логотип оказывается «вниз головой». При некорректной установке свет включается не нажатием на клавишу, а опусканием. На такие тонкости стоит обратить внимание, прежде чем начать монтировать.

Перед началом работы требуется подготовить необходимые инструменты:

  • выключатель;
  • плоскую и фигурную отвертки;
  • монтерский нож (если нет в наличии, приготовить острый нож);
  • отвертку с индикатором.

На одноклавишном выключателе всего два провода – «фаза» и «ноль». Чтобы понять, как подсоединить одноклавишный выключатель к проводам, необходимо определить нужный провод. Для этого можно воспользоваться индикаторной отверткой. При контакте с «фазой» индикатор на отвертке загорится, при контакте с нулем – нет. Для удобства можно маркером пометить, где какой провод, чтобы полностью обезопасить себя, работая с электричеством.

Порядок работы

Когда определили, какой провод идет на выключатель, следует выполнить ряд последовательных действий:

  1. На распределительном щите отключить подачу электричества.
  2. При необходимости зачистить провода ножом. При присоединении болтами зачистить 2 см проводов, при зажиме клеммной колодкой достаточно 0,5 см.
  3. С помощью тонкой отвертки с выключателя снять кнопку и накладную рамку.
  4. На установленную подложку установить выключатель.
  5. Зачищенные провода подсоединить к контактам (при закручивании болтами стараться не пережать провода).
  6. В подрозетник установить корпус, тонкой отверткой отжать фиксирующие рычаги («лапки»), максимально добиться контакта, при этом не сорвать головки шурупов.
  7. Поставить рамку и присоединить клавишу.
  8. Включить подачу электричества, проверить выполненную установку.

Подсоединение двойного выключателя

Подсоединение двухклавишного выключателя немного сложнее, чем установка одноклавишного.

В таком выключателе нулевой и заземляющий провода подходят к кнопкам напрямую, провод «фаза» проходит в самом выключателе. Такая конструкция позволяет подсоединять люстру, светильники и другие осветительные приборы.

Как подсоединить провода к двойному выключателю

Иногда такие выключатели используют для одной лампы, тогда процесс подсоединения такой же, как у одноклавишного, только выбрать нужно одну кнопку для соединения, вторая будет отключена. Для корректного подключения необходимо знать, как подсоединить провода к двойному выключателю, внимательно изучить схему, проверить выполненную работу.

Последовательность выполнения работы

  1. В распределительную коробку входит четыре проводника (один входной, два выводных, от выключателя).
  2. Трехжильный провод должен быть проложен в распаечную коробку, где одна жила подсоединяется ко входному проводу, две другие — к выходному.
  3. Провод «ноль» в синей оплетке скручивают с двумя выходными, получается трехжильная скрутка.
  4. «Фазу» коричневого цвета соединяют с соответствующими проводами на выключателе.
  5. Две жилы на выключателе соединяют с выводными «фазами». По цвету выглядит так: коричневый с синим на одной кнопке, коричневый с желто-зеленым на другой.
  6. Заизолировать скрутки, установить клавиши и рамку.
  7. Включить подачу электричества, оценить работу.

Подключение светильника

Рано или поздно наступает момент, когда необходимо поменять светильники, люстры. С их помощью можно не только добиться комфортного освещения, но и украсить интерьер помещений. На первый взгляд, никаких сложностей не может возникнуть, если следовать схеме, монтаж проводить согласно правилам, соблюдать меры безопасности. Но когда дело доходит до самого процесса присоединения светильников к выключателям, возникают некоторые вопросы.

Чтобы произвести монтаж освещения, нужно изучить, как правильно подсоединить светильник, запастись терпением, необходимыми инструментами и следовать правилам безопасности!

Читайте так же:
Подключение проходного диммера с проходным выключателем

Схема как правильно подсоединить провода

Обеспечение безопасности установки светильника

  1. При сборке проводки «фаза» приходит на удаленный контакт, «ноль» — на ближний. При смене лампы в светильнике это спасет от удара током, если нечаянно задеть токоведущую часть.
  2. Провода должны быть уложены в металлические, пластмассовые трубки на корпусе осветительного прибора.
  3. Если изоляция проводилась клейкой лентой, нужно учитывать тот факт, что клей со временем может высохнуть и отпасть. Выбирать клеящиеся ленты нужно в соответствии с носкостью клеевого слоя.
  4. Собирать провода от патрона следует в одном месте светильника (по трубке проходят два провода: «ноль» и «фаза», подключенные к клеммам, на нее же подведен защитный провод), все проводники надежно заизолированы.
  5. Выключатель должен разрывать «фазу», а не «ноль».

Подключение светильника к выключателю

Чтобы понимать, как подсоединить выключатель к проводу светильника, необходимо внимательно изучить схему, которая есть в инструкции при покупке приборов освещения. В схеме к распредкоробке проложены три провода: от электрощитка, выключателя, светильника. Защитный провод и «ноль» подсоединены напрямую и отдельно к выключателю не подсоединяются.

В зависимости от количества клавиш на выключателе различают способы подключения светильника:

  1. К одинарному выключателю. Для этого «ноль» соединить с нейтральным проводом из распределителя, «фаза» проведена под клавишей в выключателе и соединяется с «фазой» светильника.
  2. К двухклавишному выключателю. Провода от лампы делят на две части, которые отдельно подключают к проводу «ноль». Две скрутки соединяют с нейтральным проводником, две другие — с «фазой».

Способов присоединения проводов к выключателю насчитывается несколько видов. Все зависит от предназначения приборов, частоты использования, места проведения монтажных работ. Если внимательно следовать инструкции, схеме подсоединения, знать, как подсоединить провода к выключателю, соблюдать технику безопасности и ход работы – соединение проводов в выключателе не покажется сложным занятием. Для этого необязательно быть профессионалом!

3 жильный провод как подключить – 2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

3 жильный провод как подключить – 2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

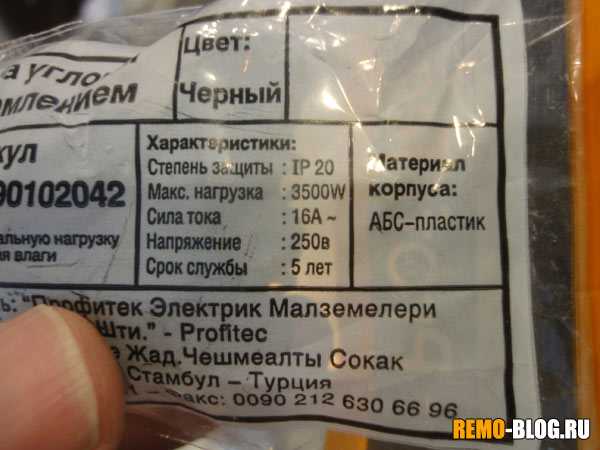

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

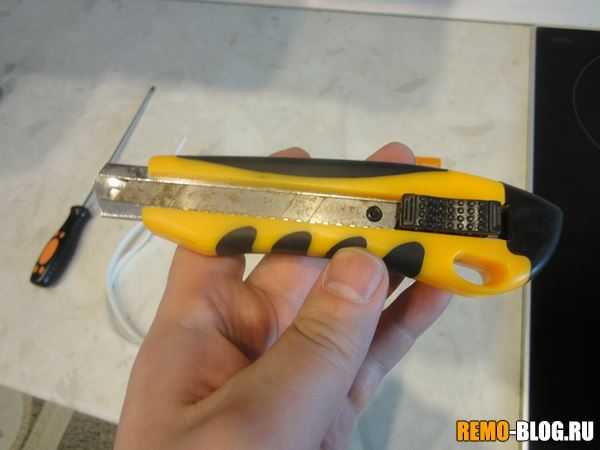

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

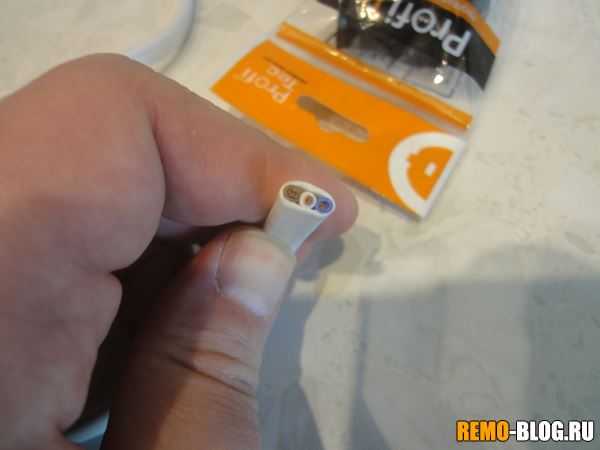

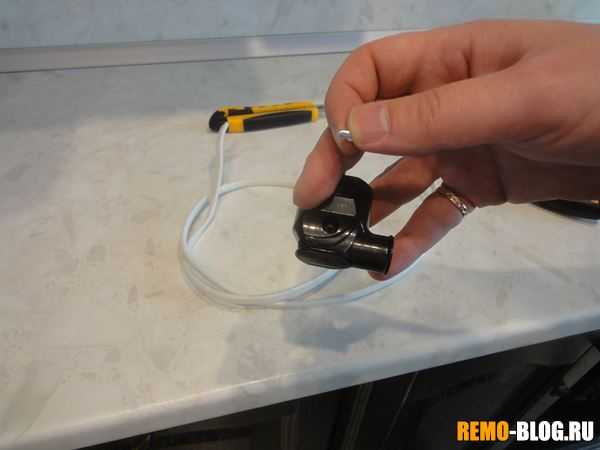

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

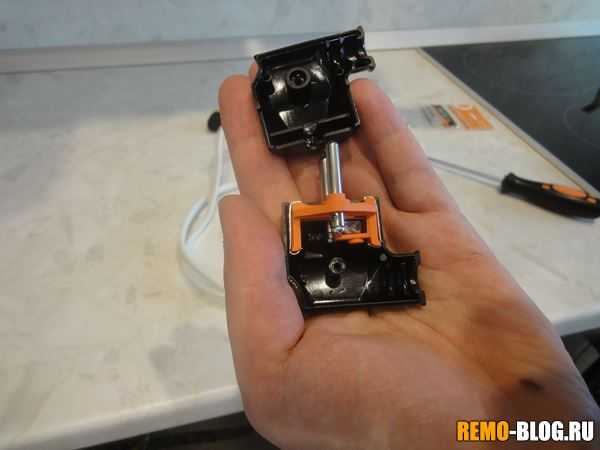

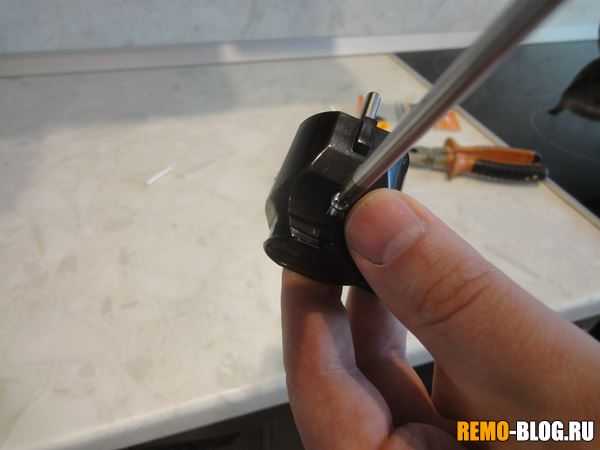

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

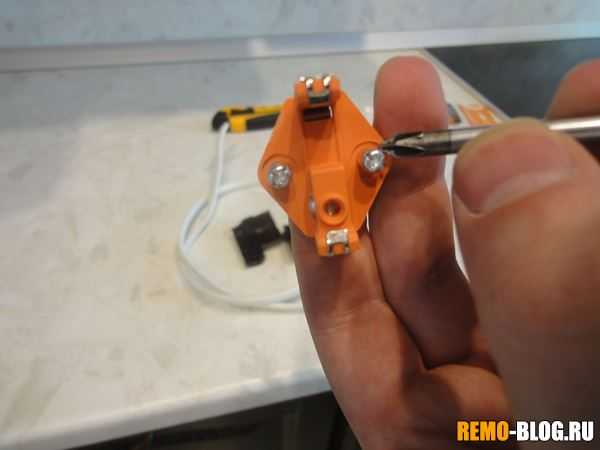

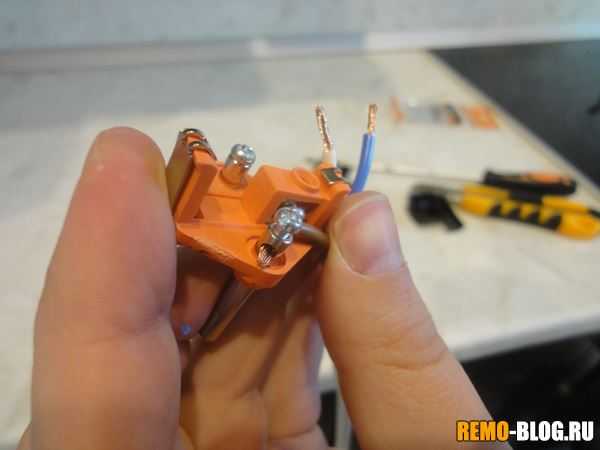

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

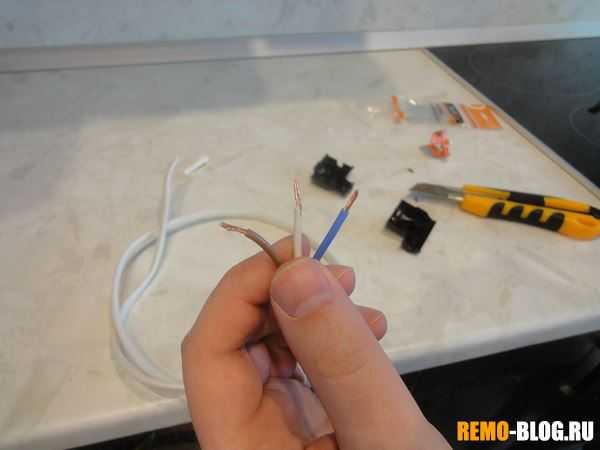

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

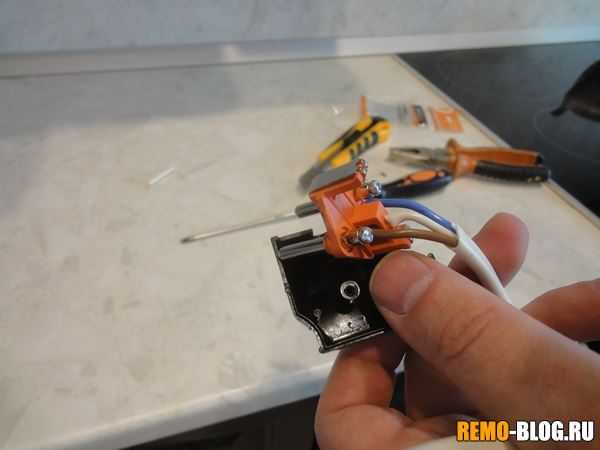

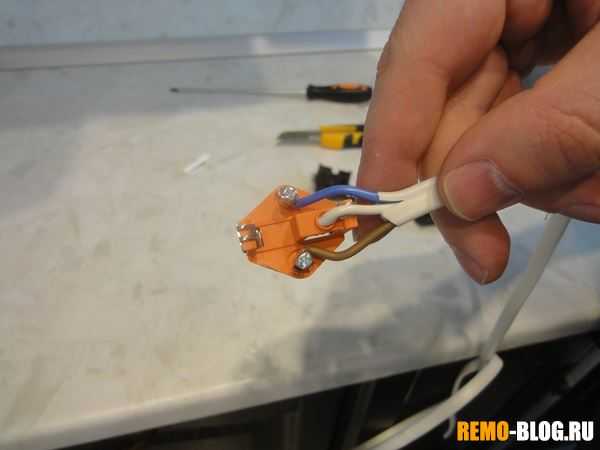

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

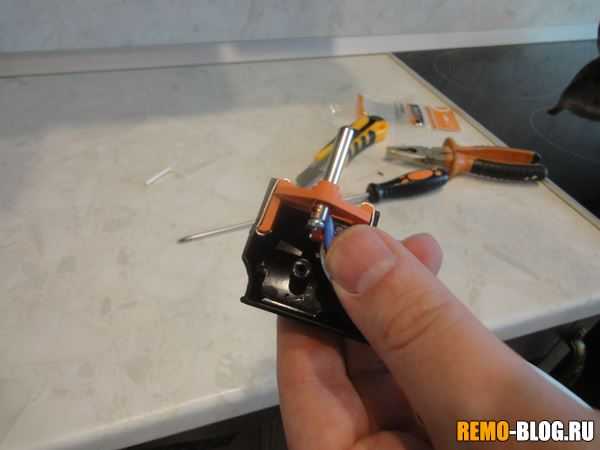

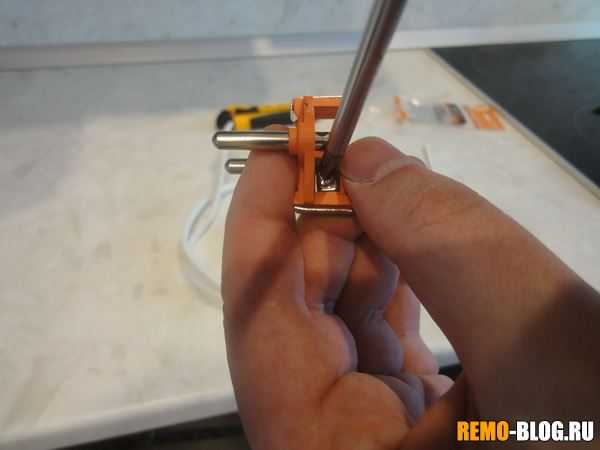

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

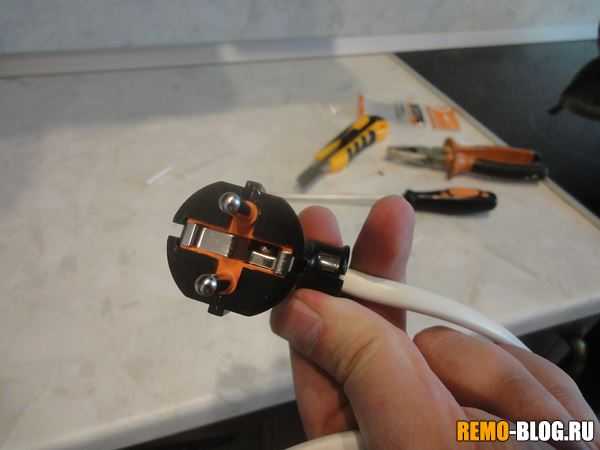

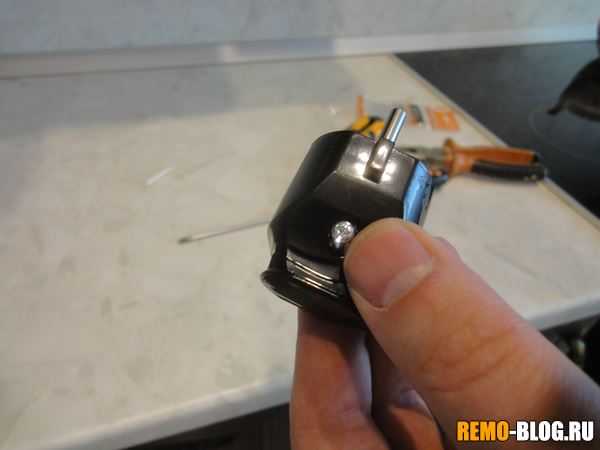

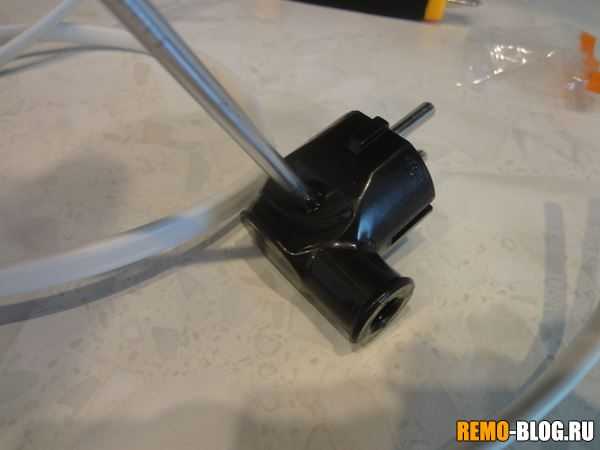

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Читайте так же:
Способы монтажа автоматических выключателей

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Расчет сечения кабеля.

Схема подключения автоматического выключателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как подключить одноклавишный выключатель?

Как подключить двухклавишный выключатель?

Схема подключения проходного выключателя.

Электрощит своими руками.

Как выбрать квартирный электрощит.

Как электричество попадает в дом?

Как подключить люстру с тремя проводами — инструкция. Как подключить трехжильный провод к двухжильному

МОНТАЖ ЭЛЕКТРОПРОВОДКИ

При проведении электромонтажных работ, у начинающих электриков или просто у людей, решивших самостоятельно починить или провести заново электропроводку, возникает много вопросов. В этой статье мы разберем основные из них.

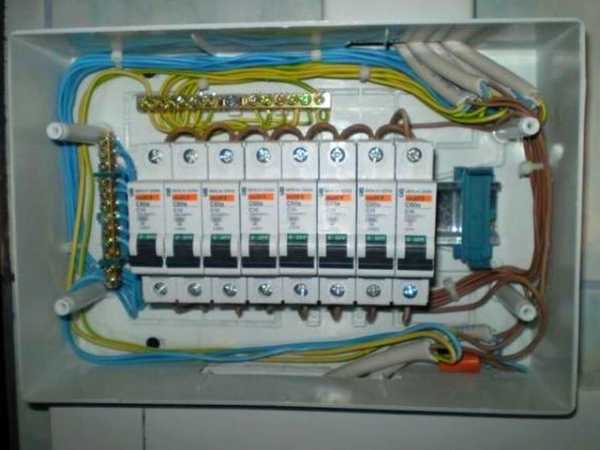

Фото электрический щиток

Если от распределительной коробки нужно запитать розетку, здесь никаких проблем, думаю, ни у кого не возникнет. Просто берем с коробки фазу и нуль, определив тестером в режиме вольтметра, переменный ток 750 вольт, и тянем, подключаем к розетке. Также без проблем, думаю, почти все смогут подключить и светильник через выключатель. Но с подключением выключателя есть свои особенности, их мы разберем ниже. Если используется евро розетка с заземляющим контактом, и заземление подведено к распределительному щитку, то используем для подключения трехжильный провод. О выборе кабеля электропроводки читайте тут.

Прокладка проводов. Крепление, монтаж

Прокладка проводов

Монтаж проводки всегда начинают с определения способа прокладки проводов и уточнения положения розеток, выключателей, распределительных коробок, распределительного щита, мест прохода сквозь стены. Для удобства все эти точки размечают прямо на стенах. Здесь же размечают и трассу прохождения проводов.

При монтаже скрытой проводки особое внимание следует уделить путям прохождения кабельной трассы. Они должны проходить по вертикалям и горизонталям. Соблюдение этого требования облегчит в дальнейшем определение положения проводов в процессе эксплуатации (в случае сверления стен или проведения ремонтных работ). По тем же соображениям следует составить план с точным указанием мест расположения всех разветвительных коробок.

Крепление проводов в штробах осуществляется при помощи дюбель-хомутов, елочек, монтажной полосы или раствора алебастра. Концы проводов, входящие в разветвительные коробки, следует промаркировать.

Крепления проводов

При монтаже скрытой проводки под штукатурку вначале выполняют штробы при помощи штробореза или угловой шлифмашинки со специальным режущим диском.

Штроборез

Углубления для установочных и ответвительных коробок выполняют перфоратором со специальной коронкой соответствующего диаметра.

Коронка

В стяжке пола проводка обязательно прокладывается в пластиковых гладких или гофрированных трубах параллельно стенам на расстоянии 10—15 см. Это позволяет исключить повреждение изоляции при установке плинтуса и защитить провода от попадания влаги.

Проводка в стяжке пола

В соответствии с принятой схемой устанавливаются монтажные коробки для розеток.

Монтажные коробки

От разветвительной коробки могут запитываться розетки как с заземлением, так и без него.

Разветвительная коробка

В розеточных группах проводка осуществляется трехжильным проводом (фаза, нуль и заземление), а все розетки соединяются параллельно: фаза к фазе, нуль к нулю, земля к земле.

Розеточная группа

Розетки, размещенные отдельно, присоединяются к групповой линии от разветвителъной коробки.

Читайте так же:
Сололифт грундфос поплавковый выключатель

Групповая линия

Подключение розеток в каждой отдельной группе, как правило, выполняется шлейфом. При этом питающий кабель подводится к группе непосредственно от защитного автомата с распределительного щита.

Подключение розеток

Электрическая схема соединения в единую цепь проходных и перекрестных выключателей дает представление о совместной работе этих устройств. Заземляющий провод на этой схеме не показан.

Электрическая схема соединения в единую цепь проходных и перекрестных выключателей

Проводка групп освещения может выполняться с защитным проводом, соединенным с корпусом светильника (что не обязательно), и без него. Таким образом, в схеме с однопозиционным выключателем к светильнику должен подходить трехжильный провод (в первом случае) и двухжильный — во втором.

Проводка групп освещения

В схеме с двухпозиционным выключателем к светильнику подводятся четырехжильный и трехжильный провода. При этом выключатель обязательно должен работать на разрыв фазы. На рисунке изображена схема коммутации светильника с двухклавишным выключателем и заземляющим проводом.

В группах освещения часто используются проходные и крестовые выключатели, позволяющие включать и отключать один светильник с двух, трех и более мест. В этом случае к прибору подводится двух- или трехжильный провод, а все выключатели дополнительно соединяются между собой. На рисунке изображена схема подключения светильника к двум проходным выключателям, позволяющим управлять освещением из двух точек.

Схема освещения

Обычный двухклавишный выключатель имеет три контакта. Первый соединяется с фазным проводом. При помощи клавиш он замыкается или размыкается со вторым и третьим контактами. Одноклавишный проходной выключатель также имеет три контакта. Однако клавиша переключает фазу с первого контакта на второй или третий.

Перекрестный, или крестовой, выключатель визуально ничем не отличается от одноклавишного проходного, но имеет четыре контакта. Механизм выключателя меняет местами жилы проводов, соединяя их в первом положении 1 — 3 и 2 — 4, во втором положении 1 — 4 и 2 — 3. Он устанавливается на провод, соединяющий два крайних проходных выключателя.

Схема выключателей

В группах освещения часто используются проходные и крестовые выключатели, позволяющие включать и отключать один светильник с двух, трех и более мест. В этом случае к прибору подводится двух- или трехжильный провод, а все выключатели дополнительно соединяются между собой. На рисунке изображена схема подключения светильника к двум проходным выключателям, позволяющим управлять освещением из двух точек

Двойной выключатель и трёхжильный кабель

Купил трёхжильный провод.
Выключатель двойной на люстру и лампочки галогеные.
Достаточно одного трёхжильного провода или нужно два таких провода подводить к разным выключателям.
И с выключателя и с лампочек и с люстры все провода идут в распределиткльную коробку.
Можно или нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?

  • Просмотр профиля
  • Личное сообщение

Да, а почему нет?

  • Просмотр профиля
  • Личное сообщение

просто покупал 3-х жильный не для этого, а тут засомневался можно или нет.
просто всё в гофр.трубах. уже надоело тянуть — к коробке 6 труба подходит. а есть специальные удобные коробки распределительные под такое колличество трубок. всё крепится к ГКЛ. но могу и на кирпичь — пока не зашил ещё

  • Просмотр профиля
  • Личное сообщение

mailmoney написал :
просто всё в гофр.трубах

А зачем? Кабель с индексом нг-нд можно смело ложить без гофры.
А если скрытая прокладка по горючим материалам — то гофра не поможет.

  • Просмотр профиля
  • Личное сообщение

mailmoney написал :
Можно или нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?

Нельзя. Подводить к люстре 1 фазу и 2 нуля—нельзя. Надо 2 фазы и 1 ноль.Из распредкоробки ноль заводиться в светильник напрямую, фаза—только через выключатель.
К выключателю должны приходить 3 провода—-1 питающая фаза и 2 отходящих на светильник.

  • Просмотр профиля
  • Личное сообщение

Вот ещё раз. Кабель идёт из коробки 3-х жильный.
В коробке ещё 2 провода двухжильных.
Я соединяю все 3 нуля. Фаза идёт на выключатель одной жилой, а две другие жилы уже подключаются в коробке со вторыми жилами люстры и светильника.
Всё правильно?

  • Просмотр профиля
  • Личное сообщение

Всё неправильно:
"потеряли" PE.

  • Просмотр профиля
  • Личное сообщение

с трёхжильным кабелем PE не сделать.

  • Просмотр профиля
  • Личное сообщение

dinamit007 написал :
с трёхжильным кабелем PE не сделать.

  • Просмотр профиля
  • Личное сообщение
  • Просмотр профиля
  • Личное сообщение

PE — защитный ноль, "земля" побишь. В Вашем случае его все равно взять негде, поскольку в коробку от щитка приходит двухжильный кабель, а должен быть 3-жильный.

  • Просмотр профиля
  • Личное сообщение

У меня старый дом — заземления нет во всём доме.

  • Просмотр профиля
  • Личное сообщение

У меня так сделано — все нормально. От щитка в коробку приходит двухжильный кабель. от коробки до выключателя трехжильный. По одной жиле фаза от щитка к выключателю, по двум другим фазы от выключателя к люстрам. Ноль от коробки сразу к люстрам. Единственное неудобство это несоответсвие скручиваемых цветов жил.

  • Просмотр профиля
  • Личное сообщение
Читайте так же:
Ручной выключатель массы для автомобиля

А скажите какой лучше провод купить для галогенных лампочек по пиримитру будут висеть 8 шт. я видел что обычно какой то мягкий белый провод прокидывают без гофр.тр. И как лучше до них провести — просто от коробки кируть и петли в дырки вывести а потом разрезать и соединить?

  • Просмотр профиля
  • Личное сообщение

Помогите срочно. Купил провод ШВВП 2*0,75.
Можно ли на один такой провод повешать 8 галогеновых лампочек. Или это большая нагрузка?
Соединять хочу последовательно т.е. от коробки один провод идёт до первой лампочки, тут скручиваются ещё один провод и идёт ко второй лампочке и т.д.
Или это большая нагрузка и надо разделить на сегменты?

  • Просмотр профиля
  • Личное сообщение

mailmoney написал :
Помогите срочно. Купил провод ШВВП 2*0,75.

Это шнур, предназначен дляподключения переносных электроприборов. По ПУЭ электропроводка сечением меньше 1,5кв.мм запрещена.

mailmoney написал :
Можно ли на один такой провод повешать 8 галогеновых лампочек.

mailmoney написал :
Соединять хочу последовательно т.е. от коробки один провод идёт до первой лампочки, тут скручиваются ещё один провод и идёт ко второй лампочке и т.д.

Это называется параллельно.

  • Просмотр профиля
  • Личное сообщение

Ндяя. Все как-то не слишком правильно
А у вас к примеру, галогенки в чем висеть будут — в гипсокартоне, или (не дай бог) в металлическом подвесном потолке?

Вообще-то если вы уже много провода купили, и менять его поздно — то лучше хотя-бы на пару отдельных веток это дело разделить.

  • Просмотр профиля
  • Личное сообщение

mailmoney написал :
Купил провод ШВВП 2*0,75.
Можно ли на один такой провод повешать 8 галогеновых лампочек. Или это большая нагрузка?

А как можно узнать о величине нагрузки, не зная ни мощности ваших галогенок, ни их напряжение.

  • Просмотр профиля
  • Личное сообщение

Лампочки я ещё не купил. Висеть будут в гипсокартоне. Напряжение 220.
Или лучше тогда тянуть трёхжильный толстый на 2,5 мм (если запрещает ПУЭ)?
Я не имел опыта в утановке таких лампочек, и думаю там хлипкое крепление и провод 2,5 может сломать его.
И вообще ремонт первый раз делаю.

  • Просмотр профиля
  • Личное сообщение

Думаю, что при таком напряжении не будет огромным криманалом, если и свой ШВВП проложите — не выкидывать же. И, если найдете у себя, рекомендую воспользоваться для подключения клеммами WAGO 222 серии на 3 жилы. Автомат тоже желательно поставить не более 6А.
А в другой раз идите от обратного. Сначала покупаете или определяетесь с нагрузкой, выбираете под ее мощность сечение кабеля, а уже под сечение кабеля определяетесь с защитой.

  • Просмотр профиля
  • Личное сообщение

Кабель к автоматом пойдёт 3 мм. на розетки тоже 3мм. на люстру у меня 2,5 и на выключатель 2,5.
Зашёл в магазин сегодня и спросил провод для того чтобы подклить лампочки галогеновые. Продавец сказал вот этот кабель очень удобный мягкий.
Я ещё не проложил его. Так что могу и 2,5 провод проложить. Только он мне кажется явно не уклюжим.
WAGO 222 — это зачем? В коробке соединять провода?
Ещё давно хотел спросить может посоветуете коробку распределительную под трубки 16 мм. Колличество подводимых трубок = 6.

  • Просмотр профиля
  • Личное сообщение

причем здесь это.

azus6 написал :
Нельзя. Подводить к люстре 1 фазу и 2 нуля—нельзя. Надо 2 фазы и 1 ноль.Из распредкоробки ноль заводиться в светильник напрямую, фаза—только через выключатель.
К выключателю должны приходить 3 провода—-1 питающая фаза и 2 отходящих на светильник.

mailmoney написал :
Можно или нет одну жилу фазу с 220, а две другие жилы уже распределить на люстру и на лампочки?

Человек просто спросил о том, можно ли после выключателя две разрываемые выходящие фазы на разные светильники пустить!

  • Просмотр профиля
  • Личное сообщение

mailmoney написал :
Кабель к автоматом пойдёт 3 мм. на розетки тоже 3мм.

Такого промышленность не выпускает.

mailmoney написал :
на люстру у меня 2,5 и на выключатель 2,5.

Это уже явный перебор.

mailmoney написал :
Продавец сказал вот этот кабель очень удобный мягкий.

А вы спать на нем собрались, что помягче выбирали? Подобные вещи надо не у продавцов спрашивать, а у специалистов.

mailmoney написал :
WAGO 222 — это зачем? В коробке соединять провода?

Где вы собираетесь эти коробки устанавливать? За подвесным потолком? А потом сможете в эти коробки залезть?

mailmoney написал :
Соединять хочу последовательно т.е. от коробки один провод идёт до первой лампочки, тут скручиваются ещё один провод и идёт ко второй лампочке и т.д.

Чтобы вы больше не упоминали это похабное слово "скручиваются", я вам и порекомендовал 222 серию.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
