Патч-корд – разновидности и применение

Патч-корд – разновидности и применение

Шкафы телекоммуникационные настенные серия LIGHT

Патч-корд Cabeus

Патч-корд представляет собой коммутационный шнур, используемый для соединения нескольких электрических приборов и устройства компьютерных сетей. Соединение между собой разного рода оборудования, присутствующего в различных каналах, стало возможным благодаря уникальной конструкции патч-кордов (с обеих сторон кабеля предусмотрены коннекторы). Друг от друга они отличаются по типу, длине, размеру и цвету.

Посредством этих соединительных шнуров компьютерная техника подключается к розеткам. Не редкостью являются случаи соединения патч-панелей в телекоммуникационных стойках и шкафах. Кроме этого, существует еще огромное число приборов, подключить которые к электрической сети можно при помощи патч-кордов, если, конечно же, их конструкцией предусмотрены соответствующие разъемы.

От обыкновенных UTP-кабелей, соединительные кабели на основе витой пары , которые востребованы при прокладке коммутационных локально-вычислительных систем, патч-корды отличаются рядом преимуществ. Одним из их самых значимых «плюсов» является отказ от цельных проводов (они заменены шнурами, состоящими из нескольких жил). Эта конструкционная особенность обуславливает высокую прочность и стойкость к изгибам.

Категории и разновидности патч-кордов

Оптические патч-корды

Патч-корд может характеризоваться определенными особенностями конструкции. В связи с этим, сегодня известно множество разновидностей подобных устройств, классифицируемых по определенному признаку:

  • тип кабеля-витая пара, телефонный, оптический ;
  • тип разъема-наиболее часто используют разъемы RJ-45 и RJ-12 и весь спектр оптических коннекторов;
  • длина-стандартные – от 0,5 до 5 метров, нестандартные – эта величина определяется заказчиком;
  • наличие защитного экрана-FTP – экранированный патч-корд, UTP – неэкранированный;
  • тип коннектора-переходные – коннектор, предусмотренный на одном конце шнура, отличается от того, что расположен с противоположной, соединительные – с обеих сторон патч-корда размещены идентичные коннекторы.

Длина, впрочем, как и цвет, выбираются индивидуально по желанию покупателя. Здесь следует учитывать один нюанс: определяя общую длину соединения, длины магистрального кабеля и патч-корда должны суммироваться. К примеру, для витой пары 5 категории, если магистральный кабель имеет длину 90 м, то в сети не допускается применять патч-корды, чья длина превышает 5 м. В этом случае соединение не будет превышать 95 м, что соответствует стандартам СКС.

Коннекторы патч-кордов

Коннекторы витой пары

Коннектор является компактным устройством, замыкающим электрическую цепь путем простого защелкивания. Ими оснащаются патч-корды, часто используемые при подключении интернета или телевидения. Эти устройства различаются в зависимости от типа кабеля:

  • BNC – используется там, где передача сигнала производится посредством радиочастотного кабеля: в цифровых/аналоговых видео интерфейсах, авиационной электронике, радиооборудовании, торгово-промышленном и испытательном оборудовании;
  • BNC-T и TNC – обеспечивает стабильную работу устройств на более высоких частотах, чем коннекторы типа BNC. При этом сфера их применения совпадает с предыдущим видом коннекторов;
  • RJ-45 – наиболее распространенный вид, который используется совместно с витой парой в процессе организации сети интернет или кабельного телевидения;
  • RCA – имеет и другое название – тюльпан. Не так давно он применялся практически везде, однако, теперь область его применения ограничивается видео- и аудиотехникой;
  • ST, LC, SC, FC – разъемы оптических патч кордов.
Читайте так же:
Розетки которые выезжают для кухни

Характеристики патч-кордов

Все коммутационные кабели, также отличаются материалом оболочки, вот основные из них:

  • оболочка LSZH-при воздействии огня выделяет ограниченное количество дыма и нетоксичные галогены;
  • оболочка PVC-поливинилхлорид, обладает высокой долговечностью, химической и температурной стойкостью;
  • оболочка PE – полиэтилен, отличается водонепроницаемостью и низкой степенью диэлектрической проницаемости.

Тип оболочки влияет на то, где именно будет подключен соединительный шнур, условия повышенной влажности, вероятности воздействия высоких температур, открытого огня и тому подобных факторов определяют выбор патч-корда.

Кроме этого отличия проявляются в диаметре и типе проводника и его механических свойствах, таких как допустимый радиус изгиба и растягивающее усилие, способность к сопротивлению перекручиванию и ударному воздействию.

Если стоит выбор, где купить патч-корды любого типа, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Виды коннекторов RJ — все о коннекторах

Виды коннекторов RJ их строение и отличия

Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.

Строение коннекторов RJ

Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Читайте так же:
Переходник под итальянскую розетку

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.

С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

  • для одножильных проводников
  • для многожильных
  • универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.

Модификации коннекторов RJ

Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С.

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов

Таким образом коннектор RJ-45 8Р8C выглядит вот так:

Исходя из данных параметров, виды коннекторов RJ можно разделить на:

  • RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
  • RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
  • RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств

Экранированные и неэкранирорванные

Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех. Маркируются такие изделия как STP или FTP

Читайте так же:
Стандарт розеток отличие немецкого от французского

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.

Категория коннекторов RJ

Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Соединительная розетка для патч корда

Патч-корды используются для соединения кабельных линий и каналов при оснащении оборудованием вновь создаваемых предприятий или при расширении возможностей уже существующих кабельных линий, при прокладке телефонных и линий передачи данных, локальных сетей, подключении активного коммутационного или серверного оборудования к сети.

Качество патч-кордов Hyperline полностью соответствует требованиям стандарта TIA/EIA-568-B.2-10 и классам пожарной безопасности, что подтверждается наличием сертификатов независимых тестовых лабораторий. Патч-корды производятся на основе витопарного кабеля Hyperline, состоящего из многожильных медных проводников 26–24 AWG (0,48–0,61мм) в изоляции из полиэтилена, защищенных внешней оболочкой из поливинилхлорида или малодымного безгалогенного компаунда (LSZH). Разводка проводников в разъемах патч-кордов Hyperline соответствует стандартной схеме T568B.

Стандартным модельным рядом патч-кордов Hyperline предусмотрен широкий диапазон конструкций и исполнений.

Патч-корды Hyperline различаются по следующим признакам:

  • Тип разъемов: RJ-45, RJ-12, 110-й тип, Telco (Amphenol/RJ-21)
  • Тип оконцовки: стандартные и переходные (смешанные) шнуры
  • Ориентация разъемов: прямые (под углом 180°) и угловые (под углом 45°)
  • Категория компонентов: категории 6а, 6, 5е, 5; телефонные (категория 3)
  • Наличие экрана: неэкранированные (UTP) или экранированные (FTP, STP)
  • Количество подключенных пар проводников кабеля: 1, 2, 4 или 25 витых пар
  • Схема разводки проводников: прямая (straight) или реверсивная (cross-over)
  • Тип колпачка: литой с защитой замка разъема или обычный колпачок
  • Длина соединительного шнура: 0,15/ 0,3/ 0,5/ 1/ 1,5/ 2/ 3/ 5/ 6/ 7/ 8/ 9/ 10/ 15/ 20 метров
  • Материал оболочки кабеля: поливинилхлорид (PVC), безгалогенный компаунд (LSZH)
  • Цвет оболочки: серый, белый, желтый, красный, оранжевый, зеленый, синий, черный
Читайте так же:
Нтс оне с розетка

Основными свойствами патч-кордов Hyperline являются надежная передача сигналов и устойчивость к многократным нагрузкам на изгиб и кручение, что обеспечивается многопроволочным проводником кабеля и качественным материалом внешней оболочки. При производстве патч-кордов осуществляется многоступенчатый контроль качества на всех стадиях технологического процесса. Каждое изделие проходит всестороннее тестирование в отделе технического контроля (собственная технологическая лаборатория Hyperline), благодаря чему удается достичь наивысшего качества и гарантированной надежности соединений.

Соединительные шнуры с разъемами RJ-45 (8P8C) категорий 6а, 6 и 5е чаще всего используются в структурированных кабельных системах. В зависимости от требований к характеристикам СКС применяют неэкранированные (UTP) или экранированные (FTP, SF/UTP) патч-корды. Для эксплуатации внутри зданий и помещений используют стандартные патч-корды внутреннего применения, при производстве которых используются материалы, обладающие повышенной гибкостью и обеспечивающие малые радиусы безопасного изгиба.

Прямые соединительные шнуры Hyperline (с прямой схемой разводки), называемые также обычными или стандартными шнурами, предназначены для соединения активного сетевого оборудования (коммутаторов) с пользовательскими терминалами (компьютерами). Концы вилок таких разъемов разведены по схеме T568B. Реверсивные шнуры (cross-over) предназначены для соединения между собой напрямую двух компьютеров (работающих по стандарту Ethernet 10 Мбит/с или Fast Ethernet 100 Мбит/с), либо могут использоваться для соединения двух устаревших на сегодняшний день коммутаторов или концентраторов. С одной стороны реверсивного шнура разъемы расшиты по схеме Т568В, а у разъемов на другом конце шнура 2 пары меняют местами.

Работа устройств по протоколу Gigabit Ethernet (1000 Мбит/с) требует использования 4 пар при одновременном потоке данных в двух направлениях, поэтому для таких устройств применяют реверсивные (cross-over) патч-корды, расшитые с одной стороны по схеме Т568В, а для разъемов на другом конце шнура соответствующим образом изменяют подключение всех 4 пар. В современном активном оборудовании, работающем по протоколу Gigabit Ethernet (1000 Мбит/с), предусмотрена возможность изменения схемы соединений внутри самого оборудования, поэтому такие устройства могут соединяться обычными «прямыми» патч-кордами с разъемами RJ-45.

Прямая схема разводки патч-кордов RJ-45

Прямая и реверсивная схемы разводки патч-кордов RJ-45

Для повышения механической прочности патч-кордов с разъемами RJ-45, в местах соединения коннекторов с кабелем предусмотрены пластиковые изолирующие колпачки, предохраняющие кабель от перегибов и повреждений. Литые изолирующие колпачки обладают рядом преимуществ по сравнению с обычными колпачками. Монтируются такие колпачки при помощи специальной горячей технологии монтажа, обеспечивающей надежное соединение разъема с кабелем. Литые колпачки с защитой замка исключают также зацепление разъемов за соседние провода.

Читайте так же:
Силовая розетка фаза ноль

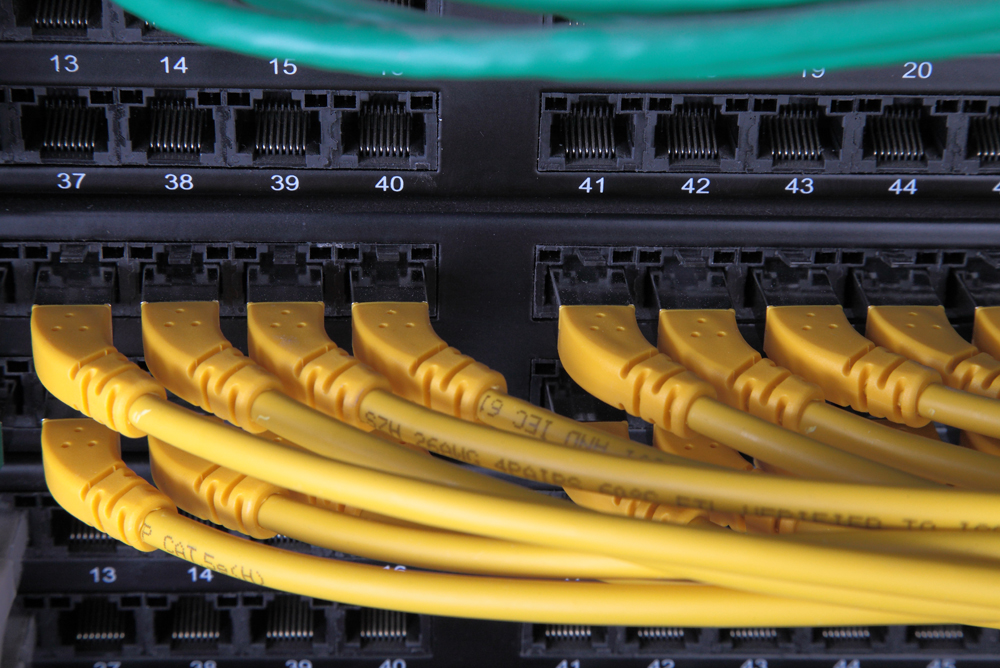

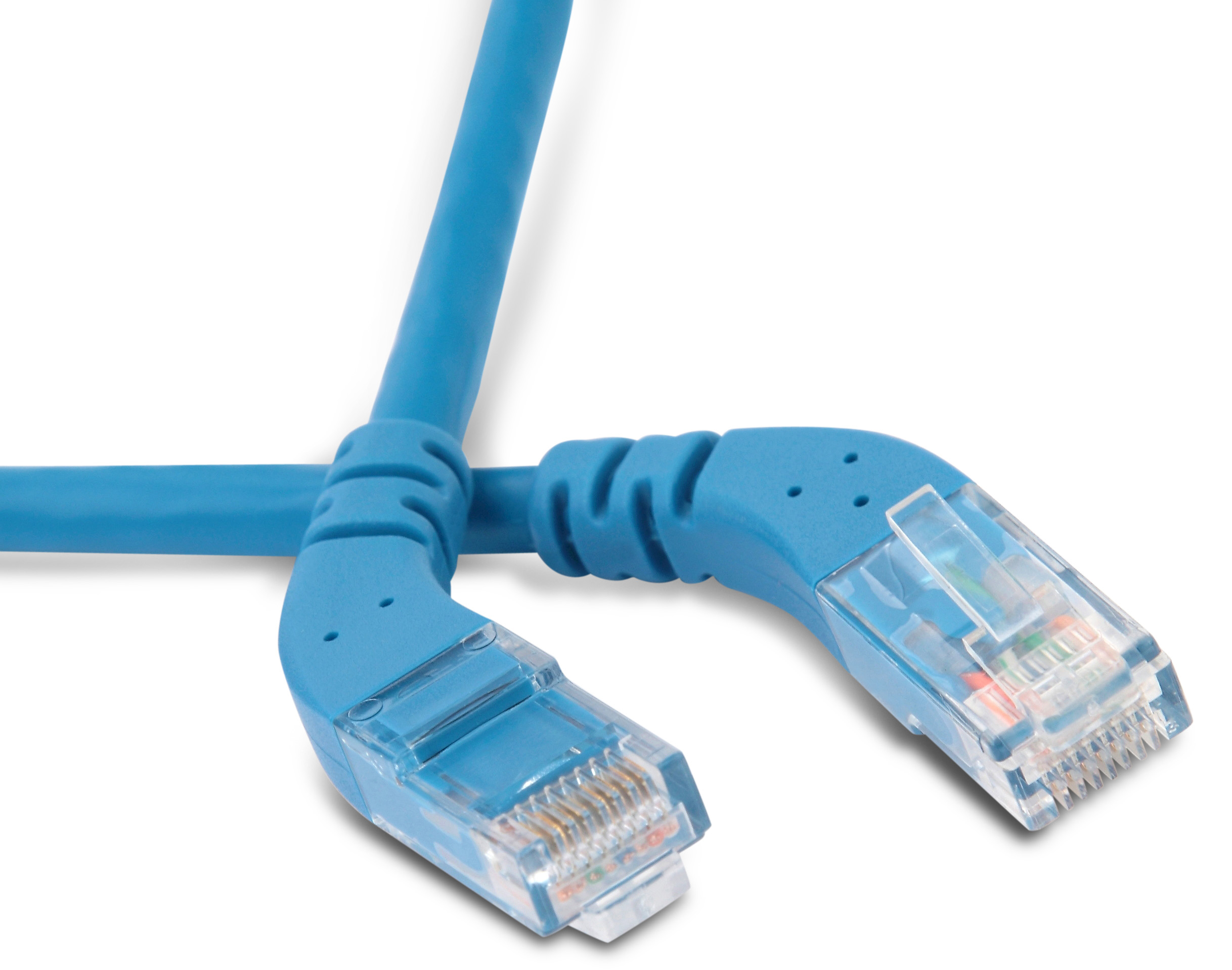

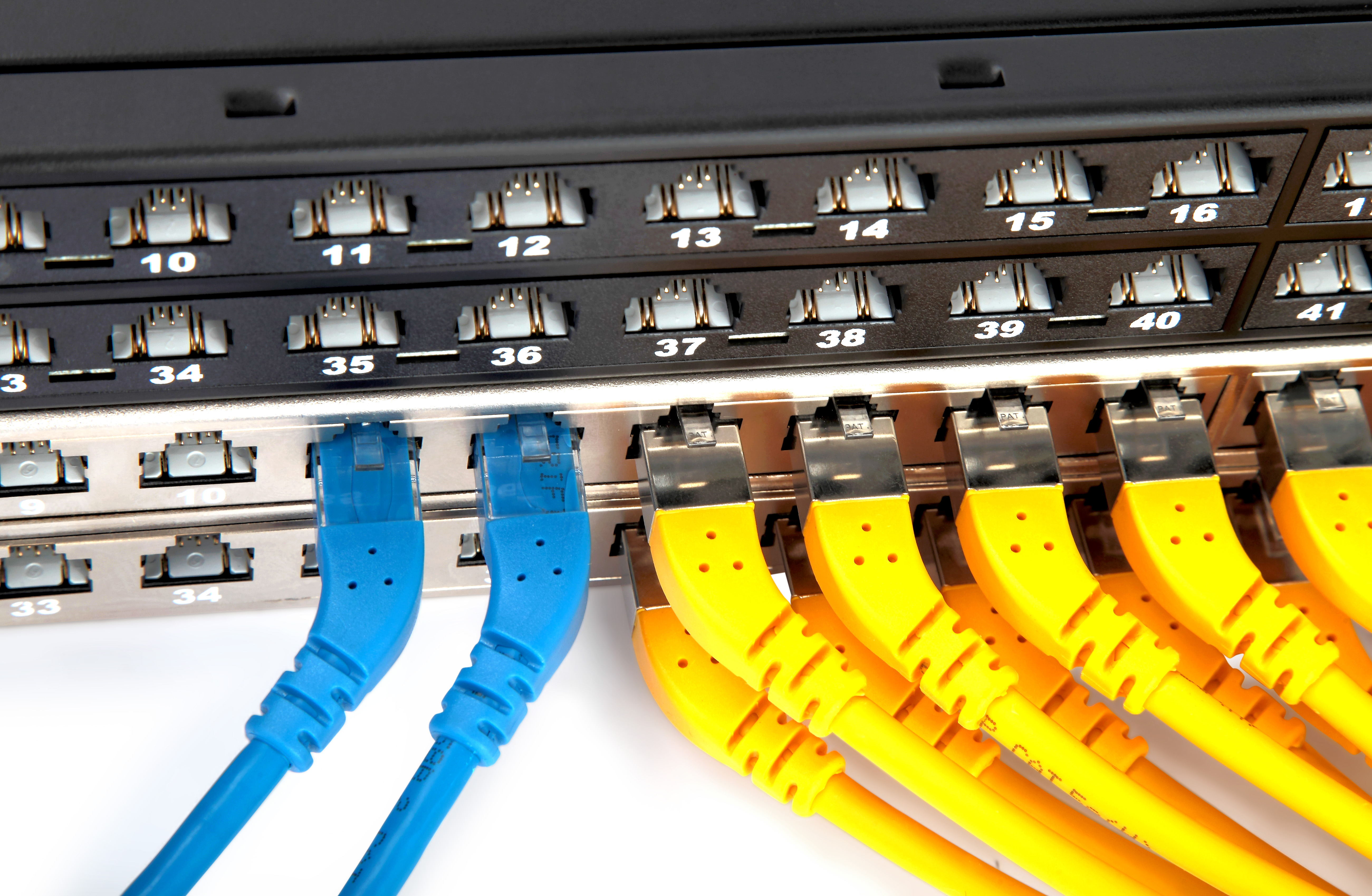

Особенной новинкой Hyperline является серия патч-кордов PC-APM с угловой ориентацией разъемов RJ-45. Данные патч-корды предназначены для коммутации патч-панелей высокой плотности. Ключевой особенностью новых патч-кордов является отведение кабеля от разъема под углом 45 градусов в правую и левую стороны. Это позволяет упростить отвод кабелей от патч-панели к вертикальным организаторам и сэкономить место, занимаемое патч-кордами перед патч-панелью. В ассортименте угловые патч-корды категорий 6а, 6 и 5е, в неэкранированной версии UTP и с экраном FTP, длиной от 1 до 5 метров, различных цветов.

Патч-корды

Патч-корды

Патч-корды

Патч-корды

Патч-корды

Патч-корды

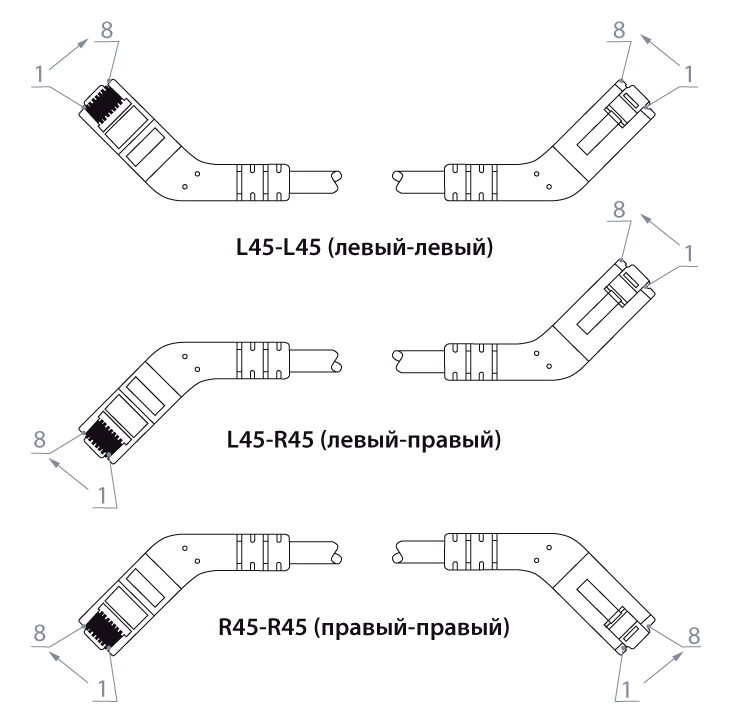

Следует обращать внимание, что при заказе угловых патч-кордов необходимо учитывать направление коммутации кабелей: левый-левый, левый-правый, правый-правый.

Соединительные шнуры с разъемами RJ-12 служат для подключения телефонных аппаратов, как отдельно установленных, так и в составе рабочих мест, к телефонным линиям. Телефонные патч-корды используются также для коммутации телефонных патч-панелей. В зависимости от удаленности телефонного аппарата от розетки выбирают патч-корды соответствующей длины. Как и вышеуказанные патч-корды с разъемами RJ-45, соединительные шнуры с разъемами RJ-12 снабжены защитой замка – специальным отливом в корпусе, предотвращающим зацепление разъемов за провода при монтаже и эксплуатации оборудования.

Патч-корды 110 типа категории 5е используются для коммутации соединений на кросс-панелях 110 типа. Преимущество кросс-панелей 110 типа состоит в том, что они позволяют устанавливать высококатегорийные соединения (категории 5е) и одновременно при этом коммутировать компьютерные и телефонные линии (категории 3). При коммутации соединений на кросс-панели стандартные патч-корды 110 типа выполняют роль перемычки, передающей сигнал между двумя линиями на кросс-панели. С помощью патч-кордов смешанного типа (например, переход 110 типа на RJ-45 или RJ-12) можно также осуществлять коммутацию кросс-панелей и патч-панелей.

Коммутационные шнуры с разъемами Telco (RJ-21/Amphenol) снабжены 50-ти контактными модульными разъемами и используются при монтаже АТС для 25-проводных (или менее) телефонных подключений, для группового подключения портов Ethernet и xDSL к сетевому оборудованию, а также (с пружинными защелками) в интерфейсе SCSI-1.

На внешнюю оболочку коммутационных шнуров Hyperline наносятся маркирующие надписи и метражные метки.

Патч-корды Hyperline обеспечивают наивысшее качество и надежность соединений.
