Что такое разъем

Что такое разъем

Соединение очень эффективное и востребованное на сегодняшний день. С помощью соединений можно быстро выполнить монтаж и демонтаж устройств питания, видеонаблюдения, освещения, радиоуправления и других.

Главной составляющей соединений является разъем. Что такое разъем?

Разъем представляет собой электромонтажное соединение, которое предназначено для быстрой коммутации электрических проводников с устройствами.

Если классифицировать разъемы, то однозначно можно выделить два типа:

  • Штекерный разъем (Папа)
  • Гнездовой разъем (Мама)

Соединение в виде штекера применяется с гнездовым соединением. В данной группе разъемов контактные дорожки должны соответствовать друг другу. В разъемах имеет место качество соединения. Так на профессиональном говоре «разъем папа» состоит из круглого или прямоугольного штекера, который установлен в корпус. В свою очередь «разъем мама» имеет в корпусе углубления, в котором расположены контактные пластины. При коммутации этих соединительных штепселей разъем «папа» плотно входит в разъем «мама», при этом жесткие контактные пластины изгибаясь осуществляют беспрерывный контакт. По своей структуре соединительный разъем состоит из корпуса и кабеля.

Классификация корпусов разъемов:

    Разборные. Данные соединительные разъемы имеют зачастую пластиковый корпус, с которого можно вытянуть основание, на нем размещены металлические контактные дорожки. Механизм разъема исполнен так, чтобы к нему можно скрыто подсоединить провод. Крепления кабеля в таком разъеме монтируется с помощью пайки.

Соединительная контактная группа в разъемах должна быть изготовлена с металлов, которые имеют хорошую проводимость. Зачастую используют алюминий или медь. В более качественных разъемах контактные площадки покрываются ценными металлами, такими как платина, золото или серебро. Такое сочетания металлов увеличивает проводимость.

Не мало важным фактором остается степень защиты соединений. Зачастую они бывают с защитой IP20, IP54, IP68. С IP20 все ясно, IP54 – такая защита обеспечивает небольшую герметизацию за счет прорезиненных окончаний. Что касается существенной защиты IP68, то она обеспечивает полную герметичность соединений. Такой разъем имеет прорезиненный кабельный амортизатор, который позволяет гнуться проводу на необходимый градус и предотвращает перелом обмотки. В месте соединения используется зажимное кольцо с резиновым уплотнителем, которое после затяжки не допустит, попадание води или пыли.

Чтобы выбрать, а после купить разъем, нужно знать его «ключ». Что такое «ключ» в разновидностях разъемов?

Ключ исключает возможность соединения, которое может привести к ошибкам, переполюсовки и т.д. Существования в разъемах собственного ключа делят их на разные виды, популярные среди них такие:

  • BNC;
  • CE100;

Также, много других, которые не вошли в список. Ключ в разъеме определяет форму штыря, контактных площадок, размеров. Так разъем JACK «папа» можно соединить только с разъемом JACK «мама» и обеспечить правильную полярность и предотвращения замыкания.

Соединительный разъем цена зависит от ряда факторов, одним из которых являются возможность в зависимости от характеристик. Основные характеристики включают в себя:

  • количество контактов;
  • габариты;
  • допустимые температурные режимы;

В наше время используется огромное количество разъемов для соединения. Они имеют свое предназначения и своим особые характеристики.

MENNEKES — стандартизация терминов

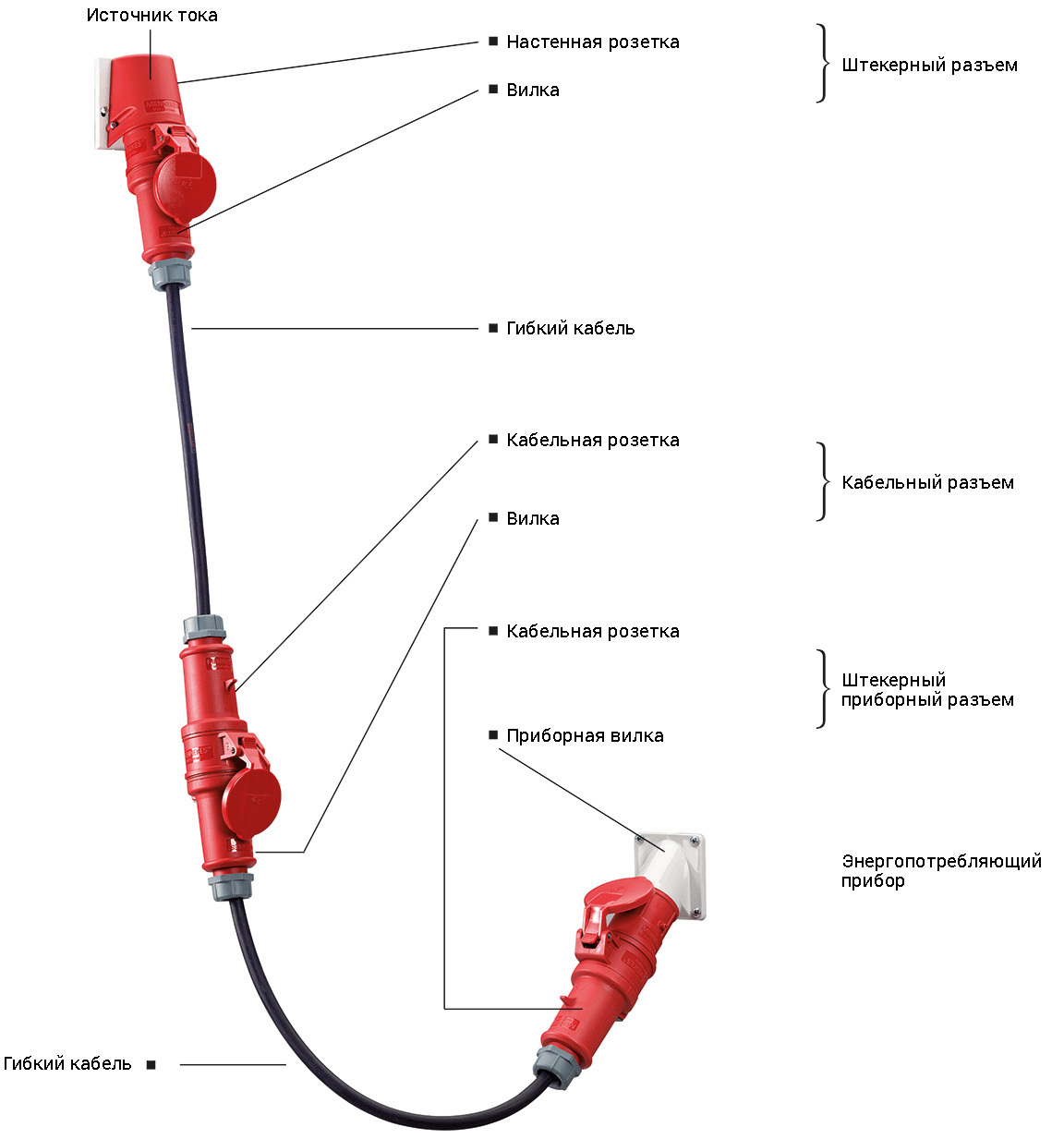

Попробуем немного разобраться с названиями, которые используются в обозначении штекерных разъемов.


Очень часто разъемы называют «папа» или «мама». Это простое и удобное объяснение, которое сразу дает понять, это изделие со штырями или гнездами. Но этой характеристики недостаточно, чтобы окончательно определиться с типом изделия. Надо понять какой тип монтажа у этого разъема «папа» или «мама»

Обычно, источником питания выступает «мама», то есть направление подачи тока следует от розетки к штекеру. И в случае стационарного источника питания розетка может крепиться на стену или на панель, то есть мы имеем настенную розетку (recepticle) или панельную розетку.


К такой розетке обычно подключается кабельный разъем, или вилка (plug). Вместе настенная розетка и вилка образуют штекерный разъем (plug and recepticle).

Для удлинителя обычно используется кабель с кабельной вилкой на одном конце, и кабельной розеткой (connector) — на другом. В кабельную розетку, в свою очередь, может включаться кабельный разъем (вилка) либо же панельный или настенный штекер (inlet), который стационарно установлен на оборудовании.

Кабельная розетка и кабельная вилка образуют вместе кабельный разъем. А кабельная розетка и панельная вилка образуют штекерный приборный разъем соответственно.

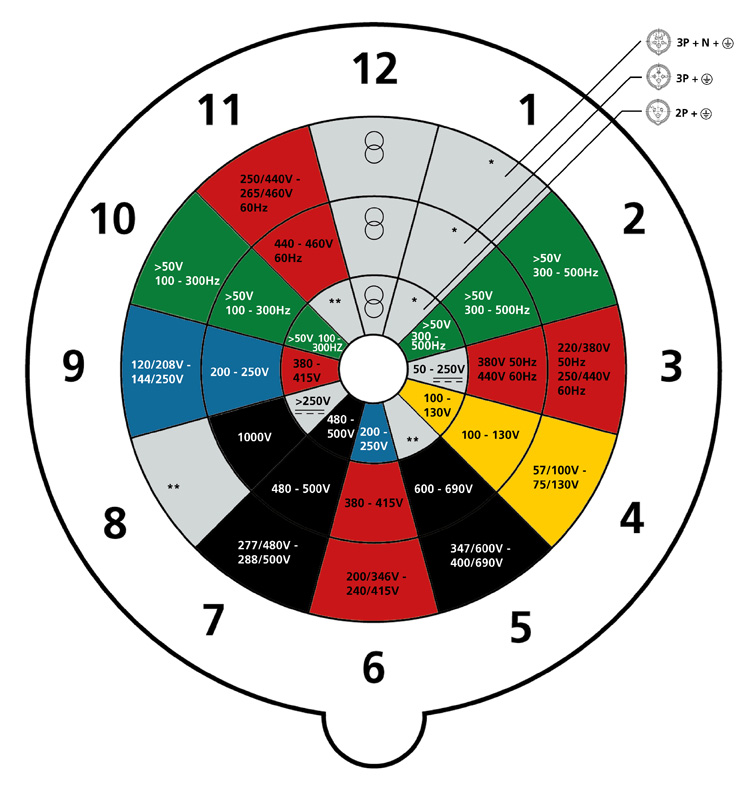

Положение на циферблате

Кроме таких параметров как ток, количество контактов и напряжение (о нем мы еще поговорим позже), есть еще одна характеристика, которая идентифицирует силовые разъемы CEE-типа — это положение заземляющего контакта в соответствии с часовым циферблатом. Кроме того, положение заземляющего контакта будет разным для разных параметров напряжения и частоты тока.


Но зачем нужны такие сложности?

Штекерные разъемы, рассчитанные на напряжение выше 50 В, должны оснащаться заземляющим контактом в обязательном порядке. Чтобы избежать ошибочного соединения разъемов с различными характеристиками на розетках должен присутствовать ориентировочный паз, а на вилках — выступление. А значит штифт или гнездо заземляющего контакта, в зависимости от параметров электроподключения, находятся в определенном положении относительно выступления или паза. Различные положения в соответствии с расположением на циферблате классифицируются стандартом EN 60309-2: 1999 + A1: 2007 + A2: 2012.

А что же насчет цвета?

Цвет служит дополнительным показателем номинального напряжения для разъемов. В соответствующий идентификационный цвет может быть окрашен как сам корпус вилки или розетки, так и отдельные его элементы. Так, например разъемы красного цвета рассчитаны на напряжение 400 В, в то время, как разъемы 230 В окрашенные синим цветом. Но следует помнить, что это касается исключительно разъемов CEE-типа. Например, разъемы Schuko, рассчитанные на напряжение 230 В, окрашиваются в различные цвета просто для нужд дизайна.

Надеемся, теперь вам будет легче понять о каком именно разъеме говорится, и что означает положение заземляющего контакта.

Силовые разъемы Mennekes, Legrand, Schneider

Силовые разъемы такие, как MENNEKES, Legrand, Schneider — это вилки и розетки (электрический разъем или силовой разъем) для силовых питающих цепей. Они имеют международное признание. Такие силовые разъемы производятся с соблюдением соответствующих национальных и международных стандартов для специальных электрических разъемов питающих силовых цепей.

Цена силовые разъемы указана стартовая в грн/ед с НДС, при оптовом заказе предоставляется скидка. Можно купить со склада в Киеве или с отправкой в города Украины службой Новая почта .

  • Сортировать по алфавиту: от А до Я
  • Сортировать по алфавиту: от Я до А
  • Сортировать по цене: дешевые выше
  • Сортировать по цене: дорогие выше
  • 16
  • 32
  • 64
  • 128

Более половины продуктов, а именно, силовых разъемов используются не только в Германии, а и за ее пределами. Поэтому MENNEKES со дня основания в 1935 году присутствует в проектах электрических и энергетических установок. Сегодня эти продукты потребляют электрики в более чем 90 странах. Превосходное качество и доступная цена позволяют использовать разъемы в проектах любого бюджета. Сегодня MENNEKES Elektrotechnik GmbH & Co. KG — это ведущая специализированная фабрика по производству штекерных соединений. Адрес в Германии: Postfach 13 64 D-57343 Lennestadt.

Качество электрического соединения зависит от выбора подходящих компонентов соответствующего сечения, а также благодаря использованию рекомендованного инструмента. Разница в размерах между жилой и наконечником для жилы заключается в том, что с помощью только одного обжимного контакта могут обжиматься жилы разной конструкции класса гибкости 5 и 6. Несмотря на кажущийся большим наконечник, подобранный для соответствующего сечения, газогерметичное обжатие гарантировано при условии соблюдения правильной комбинации жилы, наконечника и обжимного инструмента. Соотвествие размеров соединений регламентируется следующими стандартами: • DIN EN 60228 (VDE 0295), сентябрь 2005 – “Жилы для кабелей и изолированных проводов” • DIN 46228 – 4, сентябрь 1990 – “Гильзы и наконечники для кабелей” • Качество обжима в соответствии с DIN 46228-1 и DIN EN 50027

Купить силовые разъемы (штекерные вилки и розетки) можно со склада или с поставкой под заказ. При наличии необходимого изделия на складе импортера срок поставки составляет 1 день. Заказные артикулы, которые не поддерживаются на складе, поставляются в срок 2 — 6 недель.

Что такое разъем питания?

Разъемы питания — это устройства, которые позволяют электрическому току проходить через них исключительно с целью обеспечения питания устройства (например, не потока данных или чего-либо более сложного). Разъемы питания могут пропускать переменный ток (AC) или постоянный ток (DC).

Силовые разъемы – это «Силовая розетка» и «Штекер» или «Силовая вилка электрическая»

Комбинация, которую всегда имеют силовые разъемы, состоит из пары продуктов:

  • Силовая розетка;
  • Силовая вилка электрическая

Таким образом, для подачи напряжения по временным или оперативным линиям питания применяется парная комбинация из электрической вилки и силовой розетки. Эта комбинация может быть:

  • Кабельное соединение, в котором используется кабельный силовой разъем с двух сторон кабеля:
    • Силовые разъемы типа «вилка электрическая» (разъем «папа») находятся на конце подключаемого кабеля;
    • Силовая розетка (разъем «мама») находится также на конце другого подключаемого кабеля питания;
    • Силовые разъемы типа «вилка электрическая» (разъем «папа») находятся на конце подключаемого кабеля;
    • Силовая розетка (разъем «мама») находится на панели распределительного щита электропитания. Также возможна установка на стену – настенный силовой разъем или настенная розетка;
    • Разъем силовой типа штекер (разъем «папа») находится на панели распредщита электропитания или на стене (настенный штекер), а кабельные разъемы силовые «мама» находятся на конце подключаемого кабеля.
    • Разъем кабельный – наиболее популярный продукт

    Самым популярным является разъем кабельный, который служит для подключения удлинительного кабеля или кабеля питания к приборам, аппаратам и машинам. В гибкой системе переносной установки кабель всегда находится в свободном состоянии и прокладывается по открытому пространству на улице или в цеху по необходимости подключения какой-либо переносной или передвижной установки. Самым ярким примером могут служить такие передвижные приборы, как электрокосилка, электрическая пила или даже измельчитель (дробилка). Это наиболее используемые электрические машины в домашнем и сельском хозяйстве. Для подключения к линии питания используют удлинители, изготовленные из резинового кабеля типа H07RN-F. На концах кабеля установлены силовые розетки и силовые штепсельные разъемы.

    Какие бывают силовые разъёмы

    Силовые разъёмы могут иметь исполнение для использования:

    1. В сетях переменного тока напряжением 400/600 В;
    2. В сетях переменного тока напряжением 230 В;
    3. В сетях постоянного тока

    Кроме того, каждый силовой разъем может иметь различное номинальное исполнение по токовой нагрузке от 16 А до 125 А.

    Важным, без всякого сомнения, является и отношение к группе по влаго-пыле – защите:

    • IP44;
    • IP67;
    • IP68

    Не очень обычной кажется такая характеристика. Как количество пинов. Пинами называют те самые штырьки, которые имеют все силовые штепсельные разъемы. Но и разъемы силовые электрические типа «мама» имеет соответствующее количество рабочих контактов-отверстий. Интересно, что пара всегда может быть сопоставлена по количеству пинов, току, напряжению и степени защиты.

    Как силовые разъемы купить и не ошибиться с выбором

    Для того, чтобы силовые разъемы купить без ошибки необходимо точно знать:

    Штекерный разъем это розетка

    Термины и определения

    Electrical connectors. Terms and definitions

    Дата введения 1977-01-01

    Постановлением Государственного комитета стандартов Совета Министров СССР от 24 июня 1976 г. N 1540 дата введения установлена 01.01.77

    Постановлением Госстандарта СССР от 26.07.82 N 2829 снято ограничение срока действия

    ИЗДАНИЕ с Изменением N 1, утвержденным в августе 1982 г. (ИУС 11-82).

    ВНЕСЕНА поправка, опубликованная в ИУС N 1, 2008 год

    Поправка внесена изготовителем базы данных

    Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области электрических соединителей.

    Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе. Приведенные определения можно, при необходимости, изменять по форме изложения, не нарушая границ понятий.

    Для каждого понятия установлен один стандартизованный термин. Применение терминов — синонимов стандартизованного термина не запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой "Ндп".

    Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

    Когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено и соответственно в графе "Определение" поставлен прочерк.

    В стандарте в качестве справочных приведены эквиваленты на английском языке.

    В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском и английском языках.

    Стандартизованные термины набраны полужирным шрифтом, их краткие формы — светлым, а недопустимые синонимы — курсивом.

    1. Электрический соединитель

    Ндп. Штепсельный разъем

    Е. Electrical connector mated set

    Электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей, состоящее из двух или более частей (вилки, розетки), образующих разъемное контактное соединение

    2. Электрический соединитель общего назначения

    Электрический соединитель, выполненный без учета требований специфических для определенной отрасли народного хозяйства или для определенного назначения

    3. Специальный электрический соединитель

    Е. Special purpose connector mated set

    Электрический соединитель, выполненный с учетом требований, специфических для определенной отрасли народного хозяйства или для определенного назначения

    4. Электрический соединитель ручного сочленения (расчленения)

    Е. Connector manually mated set

    5. Электроразрывной электрический соединитель

    Е. Umbilical connector mated set

    Электрический соединитель, предназначенный для соединения и разъединения электрических цепей при помощи устройств, входящих в его конструкцию или устройств объектов, на которых он установлен

    6. Низкочастотный соединитель

    Е. Low-frequency connector mated set

    Электрический соединитель, предназначенный для работы в низкочастотных электрических цепях

    7. Радиочастотный соединитель

    Е. Radio-frequency connector mated set

    Электрический соединитель, предназначенный для радиочастотных линий передачи сигналов трактов радиосвязи

    8. Комбинированный электрический соединитель

    Е. Combined connector mated set

    Электрический соединитель, одна часть контактов-деталей которого предназначена для соединения и разъединения радиочастотных трактов, другая — для соединения и разъединения низкочастотных электрических цепей

    9. Соединитель на напряжение до 1500 В

    10. Соединитель на напряжение свыше 1500 В

    11. Коаксиальный электрический соединитель

    Е. Coaxial connector mated set

    Радиочастотный соединитель, предназначенный для соединения и разъединения коаксиальных кабелей

    12. Коаксиальный измерительный электрический соединитель

    Е. Coaxial measuring-purpose connector mated set

    Каоксиальный электрический соединитель, предназначенный для применения в радиоизмерительной аппаратуре и отвечающий специфическим требованиям радиоизмерительной техники

    13. Униполярный электрический соединитель

    Е. Butting connector mated set

    Электрический соединитель, имеющий идентичные контактные стороны.

    Примечание. Электрические контакты униполярного соединения обеспечиваются за счет контактного нажатия на неохватываемые друг другом контакт-детали

    14. Многопозиционный электрический соединитель

    Е. Connector mated set with variable orientation system

    Электрический соединитель, имеющий ориентирующие элементы, выполненные так, что обеспечивается правильное соединение электрических цепей при сочленении вилки с розеткой при установке его с одинаковыми соединителями

    15. Межблочный электрический соединитель

    Е. Float-mounting connector mated set

    Электрический соединитель, устанавливаемый на блоках аппаратуры и снабжаемый устройствами, обеспечивающими смещение вилочной и (или) розеточной части электрического соединителя для их сочленения

    16. Срезной электрический соединитель

    Е. Cut-off connector mated set

    Электрический соединитель, снабженный срезным устройством

    17. Быстрорасчленяемый электрический соединитель

    Е. Quick-disconnect connector mated set

    Электрический соединитель с врубным самозапирающимся и байонетным сочленением частей соединителя

    18. Электрический соединитель с принудительным обжатием

    Е. Zero insertion force connector mated set

    Электрический соединитель, в котором контактное нажатие создается устройством для механического обжатия контактов после сочленения частей соединителя

    19. Прямоугольный электрический соединитель

    Е. Rectangular connector mated set

    Электрический соединитель, изолятор которого имеет прямоугольный или трапецеидальный торец с контактной стороны

    20. Цилиндрический электрический соединитель

    Е. Circular connector mated set

    Электрический соединитель, изоляторы которого имеют круглый торец с контактной стороны

    21. Экранированный электрический соединитель

    Е. Shielded connector mated set

    22. Герметичный электрический соединитель

    Е. Hermetic connector mated set

    Электрический соединитель, конструкция которого в сочлененном положении препятствует газовому или жидкостному обмену в количествах, превышающих допустимые значения

    23. Водозащищенный электрический соединитель

    Е. Water proof connector mated set

    Защищенный электрический соединитель, выполненный так, что при обливании его водой ограничивается ее попадание внутрь соединителя в количествах, исключающих нарушение его работы

    24. Брызгозащищенный электрический соединитель

    Е. Splash-proof connector mated set

    Защищенный электрический соединитель, выполненный так, что ограничивается попадание внутрь него брызг любого направления в количествах, исключающих нарушение его работы

    25. Пылезащищенный электрический соединитель

    Е. Dust-proof connector mated set

    Защищенный электрический соединитель, выполненный так, что ограничивается попадание внутрь него пыли в количествах, исключающих нарушение его работы

    26. Взрывозащищениый электрический соединитель

    Е. Explosion proof connector mated set

    Электрический соединитель, в котором предусмотрены конструктивные меры с целью устранения или затруднения возможности воспламенения окружающей взрывоопасной среды

    27. Морской электрический соединитель

    Е. Sea submersible connector mated set

    Герметичный электрический соединитель, предназначенный для работы в морской воде при заданном гидростатическом давлении

    28. Электрический соединитель аэродромного питания

    Е. Airfield power supply connector mated set

    Электрический соединитель, предназначенный для соединения и разъединения цепей наземных агрегатов питания с бортовой сетью запуска двигателей летательных аппаратов

    29. Соединитель полевой энергетики

    Е. Field power supply connector mated set

    Электрический соединитель, предназначенный для соединения и разъединения силовых кабелей между собой, а также кабеля с передвижными и стационарными источниками и приемниками электрической энергии

    30. Электрический соединитель для летного (космического) снаряжения

    Е. Flying-suit connector mated set

    31. Траншейный электрический соединитель

    Е. Trench connector mated set

    Электрический соединитель, предназначенный для кабелей, прокладываемых в грунте

    32. Розеточная часть электрического соединителя

    Е. Socket connector

    Часть электрического соединителя с гнездовыми контактами

    33. Розеточная часть электрического соединителя непосредственного сочленения

    Розетка непосредственного сочленения

    Е. Edge-socket connector

    Розеточная часть электрического соединителя, в контактные гнезда которой вставляются концевые контакты печатной платы или жилы плоского кабеля, образуя разъемное контактное соединение

    34. Левая розеточная часть электрического соединителя

    Е. Left-hand thread socket

    Розеточная часть электрического соединителя, сочленяемая с переходной двусторонней вилкой, имеющая левую резьбу на соединительной гайке

    35. Вилочная часть электрического соединителя

    Е. Plug connector

    Часть электрического соединителя со штыревыми контактами

    36. Герметичная вилочная часть электрического соединителя

    Е. Hermetic plug connector

    Вилочная часть электрического соединителя, у которой газовый или жидкостный обмен через изолятор и уплотнения не превышает допустимых значений

    37. Вилочная (розеточная) часть электрического соединителя для объемного монтажа

    Вилка (розетка) для объемного монтажа

    Е. Conventional wiring plug (socket) connector

    38. Вилочная (розеточная) часть электрического соединителя для печатного монтажа

    Вилка (розетка) для печатного монтажа

    Е. Printed wiring plug (socket) connector

    39. Кабельная вилочная (розеточная) часть электрического соединителя

    Кабельная вилка (розетка)

    Е. Free plug (socket) connector

    Вилочная (розеточная) часть электрического соединителя для объемного монтажа, закрепляемая на конце кабеля или жгута проводов

    40. Гибрид электрического соединителя

    Е. Hermaphroditic connector

    Часть соединителя со штыревыми и гнездовыми контактами

    41. Часть униполярного электрического соединителя

    Е. Butting connector

    Любая сочленяющаяся часть униполярного электрического соединителя

    42. Контактная сторона части электрического соединителя

    Е. Connector front

    Сторона части электрического соединителя, на которой расположены рабочие поверхности контактов.

    Примечание. Рабочая поверхность контакта — по ГОСТ 14312-79

    43. Монтажная сторона части электрического соединителя

    Е. Connector rear

    Сторона части электрического соединителя, к которой присоединяют и закрепляют провода, кабели или печатные платы

    44. Переходная часть электрического соединителя

    Е. Connector adaptor

    Часть электрического соединителя, предназначенная для сочленения и расчленения с вилочными и розеточными частями или с частями униполярного соединителя

    45. Коаксиально-полосковая переходная часть электрического соединителя

    Коаксиально-полосковый переход электрического соединителя

    Е. Coaxial-to-strip adaptor

    Переходная часть электрического соединителя, предназначенная для соединения коаксиальной и полосковой линий

    46. Коаксиально-волноводная переходная часть электрического соединителя

    Коаксиально-волноводный переход электрического соединителя

    Е. Waveguide-to-coaxial adaptor

    Переходная часть электрического соединителя, предназначенная для соединения коаксиальной линии и волноводов

    47. Герметичная переходная часть электрического соединителя

    Герметичный переход электрического соединителя

    Е. Hermetic adaptor

    Переходная часть электрического соединителя, у которой газовый и жидкостный обмен через изолятор и уплотнения не превышает допустимого значения

    48. Заглушка электрического соединителя

    Е. Protective cover

    Деталь или сборочная единица, предназначенная для защиты контакт-деталей и изолятора от механических и климатических воздействий

    49. Срезное устройство электрического соединителя

    Е. Cut-off device

    Устройство электрического соединителя, предназначенное для среза жгута проводов, проведенных через соединитель

    50. Изолятор

    Изделие, служащее для электрической изоляции и механического крепления частей электрических устройств, находящихся под разными потенциалами

    голоса
    Рейтинг статьи
    Читайте так же:
    Розетки электрические сетевые ту
Ссылка на основную публикацию
Adblock
detector
