Акустический выключатель схема

Акустический выключатель схема

Данную схему можно использовать для разнообразных целей, например для включения и выключения освещения при помощи хлопка, или аналогичным управлением любой бытовой техники. В общем, этот акустический выключатель, очень полезная вещь в квартире и в доме.

Питается схема от блока питания, напряжением от 5 до 12 вольт.

Схема состоит из типового микрофонного усилителя, который собран на двух старых биполярных транзисторах КТ315 и силовой части, на отечественном транзисторе КТ3107 (BC557). Для увеличения чувствительности микрофона, можно поставить более мощные транзисторы, например КТ368 и т.д. В силовой части подойдут практически все мощные транзисторы PNP структуры (КТ814 или КТ818), зависит от мощности используемого источника питания.

При изготовлении печатной платы, чертеж которой, в формате lay вы можете взять здесь, обратите внимание на отверстия для диода VD1, т.к я планирую управлять освещением в квартире и в роли нагрузки, будет реле на 12 вольт. Диод используется для защиты транзистора VT3 от ЭДС катушки индуктивности в реле. Если вы собираетесь подключать незначительную нагрузку, то диод можно заменить перемычкой.

В схеме применяется резистор R8 на 1.5 кОм, но я его поменял на 2 Ом, т.к напряжение на выходе нагрузки сильно падало и реле срабатывало не стабильно.

Схема используется для включения любой нагрузки при помощи любого звукового сигнала. Мощность коммутируемой нагрузки может быть достаточно большой и определяется лишь возможностями используемого реле.

Звуковым датчиком является обычный микрофон, с него через резистор R4, и конденсатор C1 импульсы следуют на базу биполярного транзистора VT1, открывая его. Для регулировки уровня чувствительности микрофона возможно потребуется подбор сопротивления R4. Далее стреляет триггер, построенный на транзисторах VT2, VT3. Транзистор VT4 в данной радиолюбительской конструкции выполняет роль электронного ключа, управляющего реле. Питание схемы от любого самодельного стабилизированного источника на 12 вольт.

Автоматический выключатель использует только акустическое реле, для этого нужно выкрутить переменный резистор R2 в минимальное положение.

Фотодатчиком является фотодиод ФД263. Он включен в схему в обратном направлении, чтобы, совместно с сопротивлением R2 образовать делитель напряжения. Порог чувствительности фотодатчика ФД263 задается переменным резистором R2.

Элементы DD1.1 и DD1.2 микросхемы К176ЛА7 образуют триггер Шмитта, который не дает зациклится световому автомату при естественной освещенности близкой к пороговой. Поэтому, при освещении фотодиода на выходе элемента DD1.2 будет логическая единица, а при недостаточном его освещении логический ноль.

Датчиком акустического реле является электретный микрофон со встроенным усилителем. Микрофон подсоединен к двухкаскадному усилителю, собранному на биполярных транзисторах. Усиленный звуковой сигнал с коллектора второго транзистора поступает на одновибратор, собранный на логических элементах DD1.3 и DD1.4 все той же микросхемы. Последний вырабатывает одиночные импульсы длительностью около 10 секунд, при необходимости ее можно изменить, подобрав сопротивление R12 и конденсатор C6. С выхода одновибратор сигнал поступает на полевой транзистор, который включает лампу освещения. Запуск и выключение одновибратора осуществляется управляющим сигналом с выхода 4 элемента DD1.

Автоматический выключатель плавно включит свет в течении 1 секунды, если порог шумов в помещение превысит заданное значение и плавно отключит освещение при отсутствии звуков в комнате через 20 секунд.

В роли акустического датчика используется обычный аналоговый микрофон. Сигнал с него усиливается первым операционным усилителем. Чувствительность усилителя задается соотношением сопротивлений R3 и R4. Усиленный акустический сигнал, детектируемый двумя детекторными диодами VD1 и VD2 и заряжает емкость C6. После заряда напряжение на нем становится выше, чем на емкости C7, что в свою очередь переключает компаратор выполненный на втором ОУ, в результате чего на его выходе установится уровень логической единицы.

Логическая единица с выхода ОУ запускает генератор на транзисторе VT1. Работа генератора синхронизируетсяа с питающей сетью через вторую базы этого же транзистора. Этот факт дает возможность осуществить фазовую регулировку мощности.

Как только напряжение на конденсаторе C6 опустится до 2В уменьшается напряжение и на DA1.2. Из-за этого открывающие симистор импульсы поступают с все возрастающей фазовой задержкой, и лампа накаливания плавно гаснет. Указанные на схеме номиналы R5 и конденсатора C6 позволяют создать задержку до трех минут при наступлении полной тишины в помещение.

Читайте так же:
Проведение операций с выключателем

Конструкция хлопкового выключателя срабатывает на хлопок в ладоши, при условии, что громкости вполне достаточно. Таким образом по хлопку схема включает освещение в подъезде (или другом помещение) на одну минуту. В первой конструкции имеется одна интересная особенность для предотвращения зацикливания работы, а именно, микрофон после включения освещения отключается автоматически, и включается обратно только через пару секунд после отключения света.

Конструкция отключит свет не сразу после нажатия кнопки, а с задержкой в три минуты. А также включит свет при громком звуковом сигнале, аналогично на три минуты.

Устройство подсоединяется параллельно обычному выключателю освещения S1 и пока он замкнут, освещение включено, как только его размыкают через цепь R7- V4- управляющий электрод тиристора V5 начинает заряжаться емкость C3. Тиристор V3 пока открыт, замыкая через себя диагональ выпрямительного моста, лампа горит. Тиристор V5 будет оставаться в открытом состоянии до момента заряда емкости конденсатора C3. Чеез 3 минуты емкость зарядится и тиристор окажется закрытым, тем самым отключив освещение.

Если кто-то не успед покинуть помещение достаточно хлопнуть в ладоши и на на микрофоне возникнут импульсы, которые отпирают тиристор V3. Конденсатор C3 начнет разряжаться через сопротивление R4 и V3, продолжая удерживая его в открытом состоянии. На управляющий электродпятого тиристора следует пульсирующее напряжение, которое его отопрет и лампа загорится опять.

Сопротивлением R3 настраивают чувствительность микрофона. Этот автомат рассчитан на нагрузку 100 Ватт. Если вас заинтересовала конструкция, то рисунок печатной платы вы можете взять из журнала Радио №5 за 1980 год.

В первой рассмотренной схеме датчик акустического типа на основе пьезоэлектрического звукового излучателя, реагирует на различные вибрации в поверхности, к которой он прислонен. Основа другой конструкции — типовой микрофон.

Схема акустического реле на транзисторах

Третья схема очень проста и в наладке не нуждается, к ее минусам можно отнести следующее: датчик реагирует на любые громкие звуки, особенно на низких частотах. Кроме того проявляется нестабильная работа устройства при минусовой температуре.

Звук и шум

Схема акустического четырехпозиционного переключателя Схема акустического четырехпозиционного переключателя

Это устройство предназначено для переключения четырех нагрузок, управляя им хлопками в ладоши или другими громкими резкими звуками. Нагрузки переключаются по кольцу. Число нагрузок можно увеличить до 8-й. Акустический сенсор — электретный микрофон М1. Его чувствительность в процессе налаживания .

Датчик шума, реле включающее нагрузку по превышению уровня звука Датчик шума, реле включающее нагрузку по превышению уровня звука

Это пороговый индикатор шума впомещении, схема построена на ОУ КР140УД1208, CD4011. Его задача в том, чтобы при превышении шумом некоторого заданного при налаживании предела, включать на несколько секунд электрическое табло с надписью «Тише!». Датчиком звука служит электретный .

Акустический выключатель на микросхеме CD4013 и транзисторе IRF840 Акустический выключатель на микросхеме CD4013 и транзисторе IRF840

Уже много лет популярны волшебные выключатели света, реагирующие на хлопки в ладоши или другие громкие звуки. Их можно увидеть в художественных фильмах 70-80 годов, интересным такой выключатель может быть и сейчас. Здесь описывается как раз такой выключатель. Включение / выключение происходит .

Акустический датчик (BC548, CA3150) Акустический датчик (BC548, CA3150)

Во многих устройствах автоматики и охраны используют акустические датчики, задача которых реагировать на превышение звуком определенного порога. При этом, в зависимости от конструкции, датчик может контролировать как на акустические волны в воздухе, так и на акустические волны, распространяющиеся .

Чувствительный акустический датчик на микросхеме TL072 Чувствительный акустический датчик на микросхеме TL072

В некоторых устройствах автоматики или охраны нужен акустический датчик,который будет реагировать на шум или другие звуки. На рисунке показана схема акустического датчика с возможностью установки чувствительности в очень широких пределах, и с формированием логических импульсов на выходе .

Датчик, реагирующий на стук по двери Датчик, реагирующий на стук по двери

Схема датчика, реагирующего на стук по двери, можно использовать с сигнализатором или в охранной сигнализации. Это устройство может показаться странным и бесполезным. Однако, в нем есть определенный смысл. Если к вам кто-то приходит, то он либо нажимает звонковую кнопку, если таковая имеется, либо стучит в дверь. Данное устройство объединяет два этих способа «достучаться». Гость приходит .

Индикатор уровня шума или акустического сигнала (AN6884) Индикатор уровня шума или акустического сигнала (AN6884)

Схема устройства для сравнительной оценки уровня шума или звукоизоляции в различных помещениях. Именно, сравнительной оценки, потому что никаких результатов в децибелах илидругих физических величинах этот прибор не дает. Только показывает. -больше или меньше. Например, с его помощью можно .

Читайте так же:
Что такое кнопочный выключатель шнайдер

Схема ультразвукового датчика приближения (LM567, MA40S3S, MA40S3R) Схема ультразвукового датчика приближения (LM567, MA40S3S, MA40S3R)

Этот датчик представляет собой несложный ультразвуковой локатор, его схема показана на рисунке. Для передачи и приема ультразвукового сигнала используются специализированные ультразвуковые микрофон и звуко-излучатель типа MA40S3R и MA40S3S, соответственно. Это устройства на основе пьезоэлемента .

Схема акустического сенсора (генератор колебаний с акустической обратной связью) Схема акустического сенсора (генератор колебаний с акустической обратной связью)

Принципиальная схема самодельного акустического сенсора, выполнена на трех транзисторах КТ3102. Сейчас в схемах автоматики и охраны радиолюбители обычно используют инфракрасные датчики, действующие на отражение или пересечение луча. При этом, все как-то забыли о акустических датчиках, которые .

Управляемый звуком выключатель для люстры с двумя лампами Управляемый звуком выключатель для люстры с двумя лампами

Схема самодельного выключателя, управляемого резкими всплесками звука, например хлопками. Это переключатель двух групп ламп люстры. На схеме с целью упрощения каждая группа обозначена как одна лампа. На самом деле это может быть несколько ламп, включенных параллельно (в зависимости от дизайна .

Схемы датчиков движения и принцип их работы, схемы подключения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем.

Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Содержание статьи

Датчик движения

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Датчик движения

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля.

Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Контактный датчик

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания.

Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Линза Френеля

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно.

Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

HC-SR501

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Устройство датчика HC-SR501

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность.

В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Схема датчика движения

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны.

Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Звук и шум

Датчик громкого звука с таймером (4011, CD4060) Датчик громкого звука с таймером (4011, CD4060)

Схема не сложного устройства, которое реагирует на звук достаточной громкости и включает нагрузку примерно на 5 минут. Назначение устройства может быть самым различным. Например, включение света в помещении или проходе, подъезде, если там кто-то идет или разговаривает, либо в качестве охранного .

Акустическое реле реагирующее на хлопок в ладоши (CD4013, CD4017, КТ3102) Акустическое реле реагирующее на хлопок в ладоши (CD4013, CD4017, КТ3102)

Рассмотрена принципиальная схема переключателя трех нагрузок, которое управляется при помощи звука — хлопками в ладоши. Всего четыре ступени управления, -нагрузки все выключены, а затем трипоочередных переключения, и так по кольцу. Звук воспринимается электретным микрофоном М1. Питание на его .

Простой акустический выключатель (К561ТМ2, КТ3102, MOC3063) Простой акустический выключатель (К561ТМ2, КТ3102, MOC3063)

Схема самодельного акустического реле на микросхеме К561ТМ2, не сложная конструкция с доступными деталями. Это выключатель, управляемый хлопками в ладоши, или аналогичным громким и резким коротким звуком. При каждом хлопке или громком звуке триггер, имеющийся в схеме, переключается в .

Схема акустического реле с питанием от 5В (К561ТМ2) Схема акустического реле с питанием от 5В (К561ТМ2)

Простое самодельное акустическое реле для управления различными нагрузками, принципиальная схема и описание блока. Этот выключатель управляется хлопками в ладоши или аналогичным громким ирезким коротким звуком. Каждый хлопок изменяет состояние выключателя на противоположное, — раз хлопнули .

Простой измеритель акустического давления (шумомер) Простой измеритель акустического давления (шумомер)

Схема очень простого измерителя акустического шума со стрелочной индикацией, будет полезен для измерения уровня звукового давления в различных помещениях. Даже не знаю как этот прибор поточнее назвать, акустическим измерителем, илииндикатором звукового давления. Но пользоваться им для оценки .

Схема индикатора и сигнализатора уровня шума (AN6884, К561ЛА7) Схема индикатора и сигнализатора уровня шума (AN6884, К561ЛА7)

Описано как собрать схему самодельного индикатора уровня шума с возможностью управления каким-то устройством при превышении заданного уровня. Функционирует автомат следующим образом. Уровень шума в помещении индицируется на пятиточечной светодиодной шкале. Чем громче шум тем больше светодиодов .

Акустический выключатель для светодиодной лампы (К561ЛЕ5, КП707В2) Акустический выключатель для светодиодной лампы (К561ЛЕ5, КП707В2)

Принципиальная схема акустического реле, которое реагирует если подуть воздухом на микрофон, подойдет для включения электронной свечи. Сейчас в магазинах продается множество различных светодиодных ламп, самых разных форм и конструкций. Вот, одна попалась мне в виде огня свечи .

Самодельный детектор шума для включения видеорегистратора Самодельный детектор шума для включения видеорегистратора

Принципиальная схема звукового датчика для подачи питания на видеорегистратор и удержании его в интервале времени 15-20 минут. Таким образом, включая видеорегистратор на запись только тогда, когда это действительно нужно, можно существенноэкономить память его SD-карты. И 8 ГБ памяти может хватить .

Акустическое реле на микросхеме AN6884 Акустическое реле на микросхеме AN6884

Рассмотрена принципиальная схема простого акустического реле на микросхеме AN6884, содержит не большое количество деталей и позволяет управлять маломощным электромагнитным реле постоянного напряжения. Схема предлагаемого акустического реле построена на микросхеме AN6884 для индикаторов уровня ЗЧ .

Принципиальная схема акустического датчика для автоматики (CD4069) Принципиальная схема акустического датчика для автоматики (CD4069)

Этот датчик можно применить в системе управления хлопками в ладоши, например, чтобы по его сигналу включать и выключать свет, установив на выходе D-триггер. Или в какой-то системе, которая должна реагировать на превышение некоторого порога звука или шума, да и много других применений ему можно .

Датчик движения для включения света, варианты и схемы подключения

Датчик движения удобен и эффективено применяется в различных целях, в том числе и бытовых. О широком выборе, возможностях и вариантах применения, а так же особенностях и типах подключения интересного и полезного устройства, мы и расскажем в нашей статье.

Туя (лат. Thuja)

Известно 5 видов и около 120 разновидностей растения. Способно расти практически на любой почве, но лучше всего — в тени и на безветренных участках. При наличии грунтовых вод обязателен дренаж из щебня до 20см.

Лестница в частном доме с подсветкой и датчиками движения Лестница в частном доме с подсветкой и датчиками движения

Назначение датчика движения

Датчик движения — это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

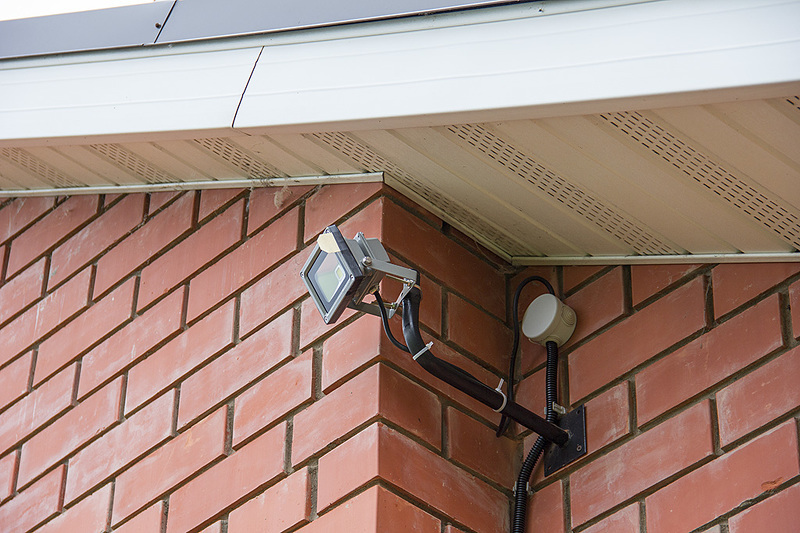

Проектор с датчиком движения для освещения дачи Проектор с датчиком движения для освещения дачи

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Принцип действия инфракрасного датчика для системы освещения

Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые изменения инфракрасного излучения в контролируемой зоне. Поскольку люди и домашние животные, имеют более высокую температуру, чем окружающая среда — детектор сразу отмечает их появление в зоне слежения. Чтобы фотоэлемент не реагировал на неподвижные нагретые предметы, используется сразу несколько технологических приемов:

  • инфракрасный фильтр устраняет влияние видимого света;
  • сегментированная линза Френеля разделяет сектор обзора на множество узких лучей;
  • электронная схема выделяет сигнал, свойственный тепловому «портрету» человека;
  • для предотвращения ложных срабатываний применяются многоэлементные фотоприемники.

Во время движения человек пересекает узкие лучи видимости, формируемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.

Как работает светильник с датчиком движения Как работает светильник с датчиком движения

Именно линза Френеля отвечает за диаграмму направленности датчика движения. Причем линия формируется как в горизонтальной, так и в вертикальной плоскостях.

Датчик движения для освещения. Диаграмма направленности Датчик движения для освещения. Диаграмма направленности

Дальность обнаружения зависит от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной начинкой.

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый — то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

  • без выключателя;
  • выключатель принудительно включает свет;
  • выключатель принудительно выключает свет.

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

  1. Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
  2. Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
  3. Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

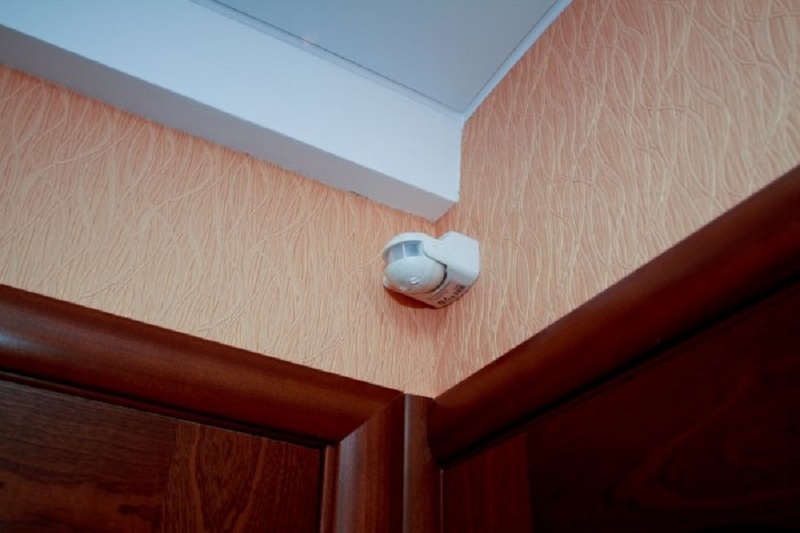

Датчик движения для освещения лестничной площадки Датчик движения для освещения лестничной площадки

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Датчики движения для включения света в большом помещении Датчики движения для включения света в большом помещении

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

Схема размещения датчиков движения в длинном коридоре Схема размещения датчиков движения в длинном коридоре

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Комплексное решение — светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения — автоматический прожектор для наружного освещения.

Выключатель с датчиком движения на прожекторе Выключатель с датчиком движения на прожекторе

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

Патрон для лампы с датчиком движения Патрон для лампы с датчиком движения

Поскольку настенный выключатель питания при этом остается — мы получаем вариант принудительно отключения света, рассмотренного выше.

Встроенный в лампу датчик движения для включения света Встроенный в лампу датчик движения для включения света

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.

Светильник с датчиком движения Светильник с датчиком движения

Часто приходится слышать слова, что автоматические приспособления являются излишеством, и вполне можно прожить и без этого. Но прогресс остановить невозможно и отказывать себе в современном удобстве и комфорте — все равно что удалиться от цивилизации и жить в одиночестве на необитаемом острове.

Датчики движения — одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь немного легче и приятнее. Так не отказывайте же себе в этом удовольствии!
