Изменение логики работы розеток 12 в Skoda Karoq и Kodiaq

Изменение логики работы розеток 12 в Skoda Karoq и Kodiaq

Очень напрягала меня с момента покупки авто логика работы прикуривателей (вернее будет сказать: розеток 12 вольт) спереди и сзади. А логика, как многие знают, заключается в отсутствии логики: все розетки 12 вольт постоянно выдают напряжение, не зависимо от состояния автомобиля (заведён, заглушён или на охране).

Возможно, кому то это и нравится (прошу сильно меня не пинать — просто значит данная запись не для Вас ).

И именно то, что оставив какой либо гаджет в розетке (к примеру многие используют розетку 12 вольт для зарядных устройств с обычным USB, иногда сомнительного качества из Китая) можно не просто получить разряженный аккумулятор, но и риск возгорания в случае поломки зарядного устройства или гаджета в ваше отсутствие.

К примеру, у Тигуaна и прочих машин Фольцваген розетки отключаются на заглушенном авто. Также там есть возможность изменить логику работы простой перестановкой предохранителя (гнездо установки предохранителя тройное). Посмотрев схемы на нашем авто (впрочем, это касается помимо Skodа Кaroq также и Kodiaq и скорее всего Октавия, Рапид) обнаружил, что разъём установки 40 предохранителя (желтая стрелка) у нас также тройной, но пин в третьем гнезде (красная стрелка) отсутствует.

Предохранитель 48 судя по таблице в машине не используется, также можно видеть что нижний разъём в его колодке пустой. А верхний пин в колодке присутствует — на нем как раз и есть напряжение только при включённом зажигании.

Дальше есть три варианта решения задачи:

1 вариант (самый простой и рабочий)

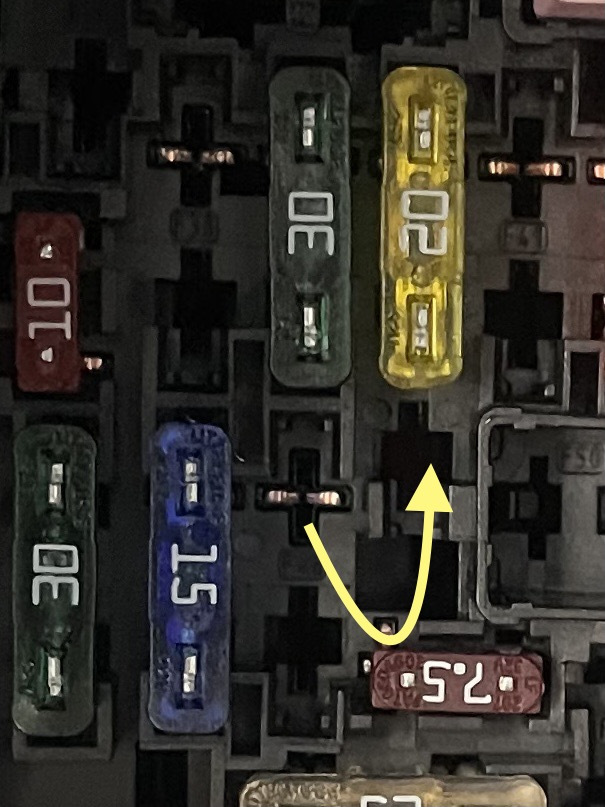

Перекинуть пин из нижнего гнезда предохранителя 40 в нижнее гнездо предохранителя 48. И соответственно переставить сам предохранитель 20А. В этом случае за розетки 12 вольт в автомобиле будет отвечать предохранитель 48.

По поводу как провести данную манипуляцию напишу в конце записи.

Просто можно использовать ремонтный провод и соединить верхний контакт с предохранителя 48 с нижним третьим гнездом новым пином под предохранителем 40.

При реализации этого сценария при перестановке предохранителя 40 ниже (верхний контакт туда где был нижний, нижний в новый пин) вы получаете отключаемые розетки при выключенном зажигании, при установке на старое место — неотключаемые розетки.

Читайте так же:
Розетка 5 постов abb

3 вариант (реализован)

Без снятия колодки предохранителей передней панели или со снятием.

Приобретаем ремонтный провод VAG 000979135E с нужными нам пинами или просто пины (в этом случае нужно самостоятельно опрессовать пины на нужном куске провода).

Вставляем один пин ремонтного провода в нижнее гнездо колодки предохранителя 48, второй пин в гнездо под предохранителем 40. Вставляем предохранитель 20А в гнездо 48, переставляем предохранитель 40 на полкорпуса ниже. По желанию можно укоротить ремонтный провод, подключить к нему других потребителей (радар, регистратор и т.д.), уложить в жгуты.
По этому варианту предохранитель 48 будет защищать прочих потребителей, а розетки 12 вольт будут защищать два предохранителя 40 и 48. Переставив предохранитель 40 в старое место можно вернуть постоянную запитку розеток 12 в . Есть конечно некая избыточность (два последовательных предохранителя для розеток) в этой схеме, но зато не требует вмешательства в родную проводку (можно подключиться было к верхнему пины предохранителя 48 — но это потребует пайки или перепиновки провода).

Я реализовал данный метод за 15 минут. С помощью лески 0,3-0,4 мм вставил ремонтный провод в два нужных гнезда. Собственно, на следующих двух фото видны гнезда уже с пинами ремонтного провода и уже установленные предохранители. Сейчас у меня стоят предохранители 20 ампер, но я их поменяю на более слабые — прикуривателя у меня нет, насос для подкачки шин запитывается непосредственно от аккумулятора.

Теперь немного о снятии пинов (если заморочиться с вариантом 1).
Можно использовать специальный инструмент (на aли много предложений от 100 рублей наборы и выше) или просто заколку невидимку для волос. Нужно откусить длинный кончик невидимки вровень с коротким и слегка подогнуть концы внутрь.

Вставляем супер инструмент в нужный pin. Дальше вытаскиваем провод с другой стороны из гнезда пина блока предохранителей.
