Как выбрать силовой кабель

Как выбрать силовой кабель?

Одним из главных факторов, отвечающих на вопрос, как выбрать силовой кабель, являются условия его прокладки и дальнейшей эксплуатации. В зависимости от условий эксплуатации могут быть следующие варианты прокладки:

— прокладка кабельных линий в земле;
— воздушные линии электропередач;
— монтаж кабелей в производственных помещениях;
— прокладка кабелей под штукатуркой;
— присоединение кабелей к подвижным механизмам.

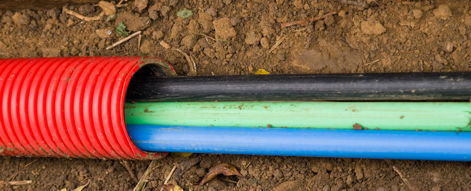

Прокладка кабельных линий в земле

В крупных населенных пунктах с высокой густотой застройки рекомендуется использовать бронированные кабели с алюминиевыми жилами. Применение брони помогает снизить вероятность повреждения линии вследствие незначительных механических воздействий. В сетях 0,4 кВ наиболее популярным вариантом является кабель АВБбШв, который имеет основную изоляцию и наружный защитный покров из ПВХ, что предотвращает развитие коррозии. Благодаря алюминиевым жилам его стоимость является доступной практически для любого бюджета. Для сетей 6 – 10 кВ предпочтительно использовать силовой кабель с алюминиевыми жилами типа ААБл, который имеет алюминиевые жилы и бумажно-масляную изоляцию.

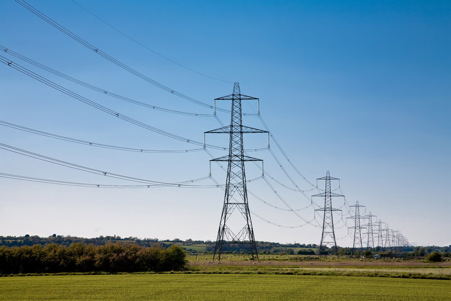

Воздушные линии электропередач

Решая, какой силовой кабель выбрать для воздушной линии электропередач, важно учесть несколько нюансов:

1. Для ВЛ до 1 кВ применяют следующие типы проводов:

— При отсутствии в окружающей атмосфере химически активных веществ и регулярных токовых перегрузок рекомендуют использовать СИП-1, СИП-4, поскольку они имеют изоляцию из светостабилизированного полиэтилена.

— В случае повышенной токовой нагрузки и вредных веществ в окружающем пространстве используют СИП-2. В качестве изоляции у данного провода применяется силаносшиваемый полиэтилен.

2. Для ВЛ напряжением до 20 кВ используют СИП-3, изоляция которого предназначена для передачи высокого напряжения.

Монтаж кабелей в производственных помещениях

Для помещений стандартной категории в большинстве случаев используют кабели марок ВВГнг и АВВГнг. Они обладают основной изоляцией из ПВХ и наружной изоляцией из негорючего ПВХ с низким выделением ядовитых веществ. При наличии факторов пожароопасности или взрывоопасности применяют кабели типа ВВГнг-FRLS, которые обладают низким дымо – и газовыделением, а также не распространяют горение.

Прокладка кабелей под штукатуркой

Часто даже специалисты затрудняются ответить, какой силовой кабель выбрать для прокладки под штукатуркой. Однозначного решения нет, но традиционно в этом случае используют кабель АППВ, который удобно монтируется на стене и не вызывает сложностей с последующим наложением штукатурки. Он состоит из трех параллельных алюминиевых жил, изолированных ПВХ. Температура эксплуатации АППВ составляет от +35 0 С до -50 0 С.

Присоединение кабелей к подвижным механизмам

Одним из требований нормативной документации является использование для присоединения к подвижным механизмам кабелей с резиновой изоляцией. Наиболее распространенным вариантом является применение двух марок кабелей:

КГ – медный силовой кабель с основной резиновой изоляцией в резиновой оболочке;
КГН – медный силовой кабель с основной резиновой изоляцией в резиновой маслостойкой оболочке.

Как выбрать силовой кабель?

Найти оптимальный вариант можно только с учетом всех требований нормативной документации и факторов влияния на кабель во время эксплуатации. Специалисты компании ООО «АМД-Электро» предоставят грамотные консультации по выбору требуемой марки кабеля. Ждем ваших звонков по телефону +7 (495) 223-44-08.

Кабельные линии для подстанций 6-10 кВ

Поскольку кабельные линии (КЛ) вводятся в РУ и при эксплуатации подстанций необходимо обслуживать концевые заделки кабелей, то целесообразно дать краткие сведения о КЛ.

Кабелем называют одну или несколько изолированных токопроводяших жил в герметичной оболочке. По назначению кабели делятся на силовые и контрольные. Силовые кабели служат для передачи электрической энергии от источника к потребителю. С помощью контрольных кабелей осуществляют соединение элементов схем управления и релейной защиты, автоматики и контроля.
Силовой электрический кабель (рис. 1) состоит из токопроводящих жил фазной (2) и поясной (4) изоляции, заполнителя 3. алюминиевой оболочки 5, защитных покровов. При напряжении у трехфазного переменного тока до 1 кВ применяют трех- и четырехжильные силовые кабели, а при напряжении 3,6 и 10 кВ — трехжильные кабели с номинальным сечением жилы до 240 мм2.
Токопроводящие жилы кабеля изготовляют из меди и алюминия. В качестве изоляции жил применяют бумагу, резину, пластмассу. Наиболее распространены силовые кабели с бумажной пропитанной изоляцией, в которых поверх каждой жилы накладывается жильная изоляция, а поверх изолированных жил — поясная. Преимущества пропитанной бумажной изоляции — дешевизна, высокая электрическая прочность и относительно высокая теплостойкость. Недостатком является гигроскопичность, что вынуждает особо тщательно защищать бумажную изоляцию от соприкосновения с внешней средой.

Читайте так же:
Ток в новом свете 1

Рис. 1. Силовой трехжильный кабель марки ААБ:
1 — токопроводящие жилы: 2 и 4— фазная и поясная изоляция; 3— заполнители; 5 — алюминиевая оболочка; 6 — защитный покров оболочки (подушка); 7 — броня из стальных лент; 8 — наружный защитный покров

Для удобства фазировки при монтаже, т. е. нахождения одноименных фаз соединяемых отрезков кабелей, верхняя бумажная лента каждой жилы имеет отличительную окраску.
В кабелях на напряжение 6 и 10 кВ поверх поясной изоляции накладывают экран из полупроводящей бумаги. При скрутке изолированных жил в процессе изготовления кабеля промежутки между жилами заполняют бумажными жгутами (заполнителями).
Для герметизации поверх изоляции накладывают оболочку. Оболочки кабелей с бумажной изоляцией изготовляют из свинца или алюминия.
Свинец — мягкий металл, обладающий высокой коррозионной стойкостью ко многим химическим веществам, содержащимся в почве. Существенным недостатком свинца является слабая стойкость к вибрациям, что вызывает повреждение свинцовых оболочек кабелей, проложенных по мостам, эстакадам и т. д. Свинец разрушается под действием находящихся в почве гниющих органических веществ, растворов извести и бетона.
Для защитных оболочек в настоящее время широко применяют алюминий, обладающий рядом преимуществ по сравнению со свинцом: прочность его в несколько раз выше, масса в 4,2 раза меньше, вибропрочность в 25 раз больше. Благодаря небольшому удельному сопротивлению (в 7 раз меньше, чем у свинца) алюминиевую оболочку используют в качестве нулевого провода в четырехпроводных сетях переменного тока. К недостаткам алюминиевых оболочек относятся их подверженность коррозии, особенно во влажной среде.
Для защиты от коррозии и механических повреждений на оболочки кабелей накладывают защитные покровы.

В последнее время получают распространение кабели с пластмассовой изоляцией в пластмассовой оболочке, которые изготовляют на напряжение от 1 до 35 кВ для трасс с неограниченной разностью уровней прокладки. В качестве изоляции в этих кабелях применяют поливинилхлорид или полиэтилен. Оболочку выполняют из поливинилхлорида. На пластмассовую изоляцию кабелей напряжением 6 и 10 кВ накладывают экраны из металлической ленты (медной или алюминиевой фольги), а в кабелях 10 кВ еще и экран по жиле из полупроводящего полиэтилена или поливинилхлорида.
Контрольные кабели для присоединения к приборам и аппаратам до 660 В переменного тока или до 1000 В постоянного выпускаются как с медными, так и с алюминиевыми жилами, с резиновой или пластмассовой изоляцией, в свинцовой, поливинилхлоридной и стальной оболочке. Число медных жил в кабеле может быть от 4 до 61, алюминиевых — до 37. Номинальное сечение медной жилы — от 0,75 до 6 мм2, алюминиевой — от 2,5 до 10 мм2. Контрольные кабели аналогично силовым могут иметь поверх оболочки защитные покровы.

Наиболее распространенными марками силовых кабелей с изоляцией из пропитанной бумаги являются:
СБ — с медными жилами, в свинцовой оболочке, бронированные двумя стальными лентами, с наружным покровом, применяемые для прокладки в земле;
АСБ — то же с алюминиевыми жилами;
ААБ — с алюминиевыми жилами, в алюминиевой оболочке;
СБГ, ААБГ — без наружного покрова, применяемые для прокладки в помещениях, туннелях, каналах;
ААШв — с алюминиевыми жилами, в алюминиевой оболочке, с наружным покровом из поливинилхлоридного шланга, применяемые для прокладки в земле, а особенно в помещениях, туннелях, каналах, так как поливинилхлорид является покровом, не поддерживающим горения.
Длительно допустимые рабочие температуры на жилах не должны превышать: для кабелей на напряжение 1 и 3 кВ — 80, 6 кВ — 65, 10 кВ — 60 °С. Минимальный радиус изгиба равен 15-кратному наружному диаметру для многожильных кабелей в свинцовой оболочке и 25-кратному — для кабелей в алюминиевой оболочке. Толщина нормально пропитанной изоляции жил кабелей до 1 кВ в зависимости от их сечения составляет 0,75—0,95 мм, поясной изоляции — 0,6 мм, для кабелей напряжением 6 кВ толщина изоляции жил и поясной изоляции составляет 2,0 и 0,95 мм и напряжением 10 кВ — соответственно 2,75 и 1,25 мм. Толщина свинцовой оболочки в зависимости от диаметра кабеля колеблется от 0,9 до 2,1 мм, алюминиевой — от 1,0 до 1,8 мм.
После прокладки и монтажа кабели с бумажной изоляцией должны выдержать испытание 6-кратным номинальным напряжением постоянного тока. Так, кабели 10 кВ должны быть испытаны напряжением 60 кВ. Кабели с пластмассовой изоляцией используют для прокладки в земле и помещениях.
Наиболее распространенными марками силовых кабелей с пластмассовой изоляцией являются:
АВВБ — с алюминиевыми жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, бронированный, с наружным покровом, применяется для прокладки в земле;
АПВБ — то же, но с изоляцией из полиэтилена;
ВВГ — с медными жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, применяется для прокладки в помещениях;
АВВГ — то же, но с алюминиевыми жилами.
У кабелей с пластмассовой изоляцией допустимые рабочие температуры на жилах составляют при номинальном напряжении 1 и 3 кВ 70 °С, 6 кВ — 65 °С, 10 кВ — 60 °С, максимально допустимый нагрев жил кабелей при токах короткого замыкания меньше, чем кабелей с бумажной изоляцией.
Металлическая лента экрана рассчитана на однофазный ток 50 А, что в разветвленных сетях с большими токами замыкания на землю является недостаточным.
При обозначении контрольных кабелей марка кабеля начинается с буквы К, например
КРСГ — контрольный кабель с медными жилами, с резиновой изоляцией, в свинцовой оболочке, применяется для прокладки внутри помещений, в каналах, туннелях, в местах, не подверженных вибрациям;
АКРНГ— контрольный кабель с алюминиевыми жилами, с изоляцией из резины я оболочкой из негорючей резины, применяется для прокладки в пожароопасных помещениях, каналах, туннелях;
АКРВГ— то же, но оболочка из поливинилхлоридного пластиката, может применяться в условиях агрессивной среды;
АКВВГ — контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката; область применения та же, что и для кабеля АКРВГ.

Читайте так же:
Розетка кабельная 16а mennekes

Длительно допускаемая температура па жиле контрольных кабелей с резиновой изоляцией должна быть не более 65 °С, с поливинилхлоридной — не более 70 С. Радиус изгиба кабелей в свинцовой небронированной оболочке — не менее 10 диаметров кабеля, для остальных кабелей — не менее 7 диаметров. Толщина резиновой изоляции в зависимости от сечения кабеля составляет 1,0—1,2 мм, пластмассовой — 0,6—1,0 мм. В эксплуатации контрольные кабеля должны выдерживать испытание напряжением 1500 В переменного тока.

Электрические сети промышленных предприятий — Кабельные сети 6-10 кВ

Токопроводящие жилы кабелей изготовляют из меди и алюминия. В связи с дефицитностью меди преимущественное применение получили кабели с алюминиевыми жилами. Медные жилы используют в тех случаях, когда это предусмотрено требованиями ПУЭ, например во взрывоопасных зонах классов B-I и В-Ia. Для изоляции жил применяют кабельную бумагу, пропитанную вязким составом, резину и пластмассу (поливинилхлорид и полиэтилен). Оболочки кабелей изготовляют из свинца, алюминия, резины и пластмассы. Для предохранения свинцовых и алюминиевых оболочек от механических повреждений их покрывают броней из стальных лент или проволок, а при прокладке в земле и воде сверх брони накладывают защитные покровы из джута, пропитанного битумом для защиты от коррозии.
Для крутонаклонных и вертикальных трасс, где возможно стекание пропиточного состава и как следствие ослабление изоляции жил кабеля в верхней части трассы и выпучивание оболочки на нижнем уровне, применяют кабели с обедненной пропиткой бумажной изоляции или кабели с изоляцией нестекающей стекловидной массой на основе церезина. Для кабелей с резиновой или пластмассовой изоляцией жил перепады уровней трассы не ограничивают.
Прокладка кабелей в земле. Кабели напряжением до 10 кВ прокладывают в траншеях глубиной 0,8 м, а в местах пахотных земель —на глубине 1 — 1,2 м. Дно траншеи подсыпают просеянной землей или песком при толщине слоя подсыпки 100 мм. Укладывают кабель в траншее со слабиной (змейкой) для предотвращения его деформации при значительных изменениях температуры. В одной траншее ПУЭ разрешают прокладку не более шести силовых кабелей с расстоянием между ними в свету 100 мм. При большем числе силовых кабелей они могут быть проложены в той же траншее, но с расстоянием [между группами кабелей не менее 0,5 м или же в другой траншее при расстоянии между траншеями не менее 1 м. Взаиморезервируемые кабели, питающие установки 1 категории надежности электроснабжения, должны прокладываться в раздельных траншеях. Допустима прокладка в общей траншее силовых кабелей совместно с кабелями связи и с контрольными кабелями, с соблюдением расстояний, указанных на рис. 18.

Рис. 18. Минимальные расстояния между кабелями в траншее:
1 — кабель связи или кабель другой организации; 2 — кабель напряжением 20—35 кВ; 3 — кабель напряжением 6—10 кВ; 4 — контрольный кабель; 5 — красный кирпич или бетонные плиты; 6 — чистая земля или песок; 7 — земля, вырытая из траншеи, без строительного мусора и камней
Расстояния между проложенными в траншее контрольными кабелями не нормируют; они могут быть проложены вплотную друг к другу.
Засыпку траншеи производят землей, вырытой из траншеи, но без камней, шлака, извести и другого строительного мусора.
Для защиты проложенных в траншеях кабелей от механических повреждений их покрывают красным кирпичом поверх слоя в 100 мм из просеянной земли или песка над кабелями. Применение силикатного кирпича для этой цели запрещено. В местах, где нет интенсивного движения транспорта, при глубине траншеи 1—1,2 м применение защитного кирпича не обязательно.
Для защиты проложенных в траншеях кабелей от механических повреждений при производстве раскопок применяют также сигнальную рулонную полимерную ленту различного цвета. Ленту укладывают поверх слоя 100 мм из просеянной земли над кабелями.
При производстве раскопок обнаружение ленты является сигналом о необходимости повышенной осторожности к дальнейшей раскопке во избежание повреждения кабелей (снимать слой 100 мм земли деревянными или пластмассовыми лопатами).
Работы по рытью траншей являются трудоемкими и должны быть максимально механизированы с применением траншейных экскаваторов. При рытье траншей грунт сбрасывают по одну сторону Траншеи, что облегчает последующую засыпку траншеи и дает возможность свободного подхода по другой стороне траншеи для механизмов и строительно-монтажного персонала.

Читайте так же:
Подключение светодиода в цепь постоянного тока

Рис. 19. Раскатка кабеля с помощью трубоукладчика и специальной траверсы
Переходы кабелей через дороги, железнодорожные пути выполняют в асбоцементных или стальных трубах с применением горизонтального бурения или прокола с помощью механизмов. В местах укладки соединительных муфт траншею расширяют для запаса кабеля в виде полупетли, для возможности перемонтажа муфты в случае ее повреждения.
Раскатку кабеля в траншею выполняют механизированным способом: с движущегося специального кабельного транспортера, с бортовой автомашины, на которой установлен на козлах кабельный барабан, или с помощью гусеничного трубоукладчика (рис. 19). Рабочие двигаются по бровке траншеи и по ее дну, принимают сматываемый с барабана кабель и укладывают его в траншею., Если по условиям трассы применение автомеханизмов затруднительно или они отсутствуют, кабель раскатывают в траншее по монтажным роликам с помощью лебедки, установленной на другом конце траншеи. Ролики (линейные) устанавливают по дну траншеи через 3—5 м и на каждом повороте (угловые ролики). Канатоемкость лебедки подбирают соответственно строительной длине кабеля на барабане. При небольшой массе кабеля (малое сечение) трос лебедки закрепляют за броню кабеля. При больших сечениях или когда кабель имеет оболочку без брони, трос лебедки закрепляют за жилы кабеля с помощью специального зажима.
Во избежание повреждения изоляции жил и оболочек кабелей при их прокладке необходимо соблюдение предельно допустимых радиусов изгиба кабелей и разности перепада уровней трассы прокладки для каждой из марок кабеля. Эти данные приводятся в ГОСТ на данную марку кабеля или в технических условиях завода-изготовителя, прилагаемых к счетам на оплату кабеля. При отсутствии указанной документации можно пользоваться следующими укрупненными данными:

Кабели с бумажной пропитанной изоляцией в свинцовой и алюминиевой оболочках на напряжение до 10 кВ

Кабели с бумажной обедненно пропитанной изоляцией

Кабели с резиновой или пластмассовой изоляцией

Максимально допустимые радиусы изгиба кабелей в зависимости от диаметра кабеля D:

Кабели с бумажной пропитанной изоляцией в свинцовой и алюминиевой оболочках, бронированные и небронированные

Силовые кабели с резиновой или пластмассовой изоляцией, в свинцовой или алюминиевой оболочках

Контрольные кабели с резиновой или пластмассовой изоляцией, в свинцовой или алюминиевой оболочках

Контрольные кабели в резиновой или пластмассовой оболочках

Следует учесть, что транспортировка и прокладка кабелей является ответственной частью монтажа кабельных линий. Повреждения, причиненные кабелю при транспортировке и прокладке (вмятины, проколы, из-за несоблюдения допустимых перепадов уровней и радиусов изгиба), могут остаться визуально необнаруженными. Они также могут быть не выявлены при сдаточных испытаниях повышенным напряжением. В период эксплуатации под влиянием проникшей влаги, агрессивных веществ и воздействия электрического поля в месте невыявленного повреждения происходит постепенная деформация изоляции, которая завершается пробоем изоляции.
Транспортировка и прокладка кабелей требуют повышенной осторожности и соблюдения всех технических требований и рекомендаций.
Особенности прокладки в земле кабелей в алюминиевой оболочке. Для прокладки в земле широкое применение имеют кабели с алюминиевой оболочкой марки ААБ, которые дешевле кабелей в свинцовой оболочке и экономят дефицитный свинец. При выборе кабелей марки ААБ для прокладки в земле должны учитываться следующие обстоятельства, обусловленные решением Минэнерго:
запрещена прокладка кабелей марки ААБ в затапливаемых каналах и туннелях, на трассах с грунтами, имеющими высокую степень коррозионной активности к алюминию. В этих условиях рекомендуют прокладку кабелей в алюминиевой оболочке, имеющей антикоррозионное покрытие, например марки ААБ2л (поверх брони наложены два слоя поливинилхлоридной ленты).
Допускают применение небронированных кабелей марки ААШв в алюминиевой оболочке, защищенной поливинилхлоридным шлангом при перечисленных ниже условиях:
при подсыпке, засыпке и трамбовке траншей грунт не должен содержать щебня, шлака, битого стекла, т. е, тех включений, которые в незначительных количествах допустимы для бронированных кабелей, но могут вызвать повреждение защитного шланга кабеля марки ААШв и создать возможность последующего местного разрушения алюминиевой оболочки;
при раскопках не допускают применения металлического инструмента (ломов, кирок и т. и.);
для прохода кабелей марки ААШв через стены применять отрезки пластмассовых труб.
Прокладка кабелей по эстакадам. Территория промышленных предприятий иногда настолько загружена технологическими и другими коммуникациями, что становится затруднительной прокладка кабелей в траншеях. В этих случаях применяют прокладку кабелей по эстакадам. Применение эстакад может быть оправдано для больших потоков кабелей. Применяемые типы эстакад приведены на рис. 20.. Для прокладки кабелей могут быть использованы эстакады, сооружаемые для технологических трубопроводов. При этом кабели рекомендуется прокладывать на стороне трубопроводов с негорючими веществами и предусматривать возможность нарушения герметичности трубопроводов с пожаро- и взрывоопасными смесями и их действие на кабели. Расстояние между параллельно проложенными кабелями и трубопроводами должно быть не менее 0,5 м. Протяженные кабельные галереи должны быть разделены несгораемыми перегородками на отсеки длиной не более 150 м для ограничения распространения возможного пожара.
Для прокладки по эстакадам применяют бронированные кабели без джутового покрова с покрытием брони антикоррозионным составом или с наружным защитным покровом из негорючих материалов.
Выбор способа монтажа кабеля по эстакаде зависит от ее конструкции; наличие пешеходного мостика вдоль эстакады облегчает условия монтажа и эксплуатации. Кабели раскатывают по заранее установленным раскаточным роликам с последующей перекладкой на опорные кабельные конструкции. Иногда целесообразно раскатывать кабели по роликам, установленным на уровне земли, с последующим подъемом и укладкой на опорные конструкции.

Читайте так же:
Bd9211f уменьшить ток светодиодов

Рис. 20. Типы кабельных эстакад:
а — канального типа до 24 кабелей; б — туннельного типа до 60 кабелей; в — сдвоенные до 100 кабелей
В закрытых (туннельных) эстакадах механизированную прокладку кабеля выполняют с помощью лебедки по роликам и последующей перекладкой на кабельные конструкции с помощью специального кабелеукладчика. Соединительные муфты размещают, как правило, на необслуживаемой стороне эстакады с устройством площадок для их монтажа. При сооружении эстакады необходимо предусматривать в начале, в конце и на поворотах трассы направляющие желоба из швеллера № 10—12 в виде сектора под углом 120° и радиусом 1 м. Перед прокладкой кабелей желоба смазывают тавотом или обкладывают полиэтиленом для уменьшения трения кабелей.

Сечение силовых кабелей

Внутри силового провода проходит токопроводящая жила. Именно по ней под слоем изоляции и проходит электрический ток, запитывающий стационарную или мобильную установку. Сечение токопроводящей жилы является диаметр этого внутреннего стержня.

Провод – одножильное изделие, тогда как в кабеле может содержаться до 5 жил. Если мы говорим о сечении кабеля, речь идет о сумме сечений всех его токопроводящих жил. Разберемся ниже, на что влияет сечение и как не допустить ошибок при его расчете.

Стандарты сечений силового кабеля

В Российской Федерации и европейских странах действуют одинаковые стандарты. В России требования, предъявляемые к сечению силовых кабелей, закреплены в «Правилах устройства электроустановок».

Сечение кабелей стандартизировано. Выглядит это следующим образом: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Для провода с токопроводящей жилой из алюминия шаг начинается с 2,5 мм 2 – такой показатель установлен из-за мягкости металла, провод меньшего диаметра при изгибе будет просто ломаться.

Основные критерии выбора сечения силового кабеля

Главным при выборе является учет суммарной величины потребляемого нагрузкой тока. То есть для определения необходимого сечения кабеля требуется посчитать мощность всех используемых электроприборов и сложить ее.

Согласно ПУЭ п. 7.1.34 в капитальных строениях требуется использовать силовые кабели с медными жилами.

Сечение кабеля подбирается, исходя из нагрузки групповой линии. Определить ее достаточно просто – необходимо суммировать мощность всех потребителей в группе. Для этого суммируются мощности потребителей розеток или элементов освещения (в сетях бытового использования). Для подсчета сечения действуют несколько правил:

· Создается запас мощности. То есть суммарная предполагаемая нагрузка на электросеть умножается на 1,5-2.

· Для подбора сечения роль играет и предельная температура нагрева. Электрический ток, проходя через провод, нагревает его, для наиболее распространенных марок проводов температура нагрева не должна превышать 75 С. Если предельная предполагаемая мощность не превышает 15 кВт, можно использовать медный кабель сечением 6 мм 2 , алюминиевый – 10 мм 2 . Мощность нагрузки возрастает в два раза – сечение увеличивают в три.

· Если кабель прокладывается скрыто, предполагаемое сечение необходимо увеличить в полтора раза. Это требование действует к однофазной линии. Оно связано с тем, что в закрытом пространстве температура нагрева повышается, важно не допустить перегрева и разрушения изоляции.

На рынке представлен широкий ассортимент кабельной продукции, но строгим требованиям электрической и пожарной безопасности соответствуют избранные марки. В это число входит медный силовой кабель сечением от 0,5 мм 2 . Он выпускается в негорючем исполнении, о чем говорит маркировка «НГ». Именно такой кабель допустим для монтажа внутренних электросетей в капитальных строениях. Если кабель прокладывается за подвесным потолком или внутри межкомнатной перегородке, он должен быть помечен маркировкой «LS», что означает пониженное выделение дыма при горении.

Домашняя электропроводка

Стандартно для энергопотребления в квартире используется силовой кабель сечением 4 мм 2 с токопроводящей жилой из меди. Он предназначен для работы при длительной нагрузке 25 А и мощности до 6 кВт. Мощность прописывается как показатель общего расчета всех источников энергопотребления.

Для цепей освещения в квартире предназначены алюминиевые провода 2,5 мм 2 или медные – 1-1,5 мм 2 . Для подводки к отдельным розеткам электропитания также применяются провода с минимальными диаметрами.

Силовой кабель сечением до 10 мм 2 используется для запитывания мощных электроприборов, дающих значительную нагрузку на основную сеть, питания распределительных коробок с несколькими источниками энергии в одной комнате. Как правило, такой кабель используется чаще при подводке электросети к щитку. Для запитывания большинства электроприборов достаточно проводов с сечением не более 2,5 мм 2 .

Промышленные линии электропитания

Кабели небольшого сечения – до 6 мм 2 – предназначены для подключения вторичных цепей и запитывания защитных, автоматизированных, управляющих механизмов на распределительных подстанциях и электростанциях, а также производственных предприятиях.

Для управления высоковольтными переключателями применяется кабель сечением до 120 мм 2 .

На электролиниях с напряжением до 1000 В для запитывания электроприборов и оборудования монтируются кабели до 50 мм 2 . Увеличивать диаметр кабеля требуется для того, чтобы подводить их к распределительному щитку.

Кабели свыше 120 мм 2 предназначены для высоковольтных сетей.

Как правильно выбирать силовой кабель

· Кабель должен соответствовать стандартам ГОСТ – обратите внимание на этот момент. Если напряжение на цепь превышает 10 Ампер, а длина ее более 100 метров, это особенно важно. Продукция, изготовленная по ТУ, не всегда может соответствовать заявленным характеристикам.

· Увеличивайте сечение при расчете нагрузки от источника-нагревателя (электрокотла, духового шкафа, водонагревателя). Например, если для кабеля сечением 2,5 мм 2 допустима нагрузка в 20 А, выберите сечение следующего шага. Подобные приборы имеют свойство нагреваться и передавать более высокую температуру проводки, что не лучшим образом сказывается на ее изоляции.

· Если расстояние от электроприбора до щита большое, а прибор работает под индуктивной нагрузкой, также увеличивайте расчетное сечение кабеля.

· При покупке проверяйте сечение кабеля, не полагайтесь только на указанную на нем маркировку. Сделать это достаточно просто – использовать микрометр или диаметр умножить на то же число, а затем на 0,785.
