Ремонт лампы подсветки монитора
Розовый цвет на картинке монитора — это основной признак поломки ламп подсветки. В случае когда лампа неисправна, тогда инвертор уходит в защиту, хоть и существует способы включения инвертора, в обход защиты, т.е. с одной лампой, но скорей всего это выведет из строя ШИМ контроллер инвертора.
Другой тип поломки — это обрыв провода одной из ламп. В этом случае инвертор также уходит в защиту, так как потребляемый лампой ток резко уменьшается, а это означает что лампа поломана. Для восстановления провода необходимо будет разобрать матрицу. Разборка матрицы — это довольно трудоемкий процесс, в ходе которого Вам придется полностью изучать ее внутреннее устройство.
Но помните, если недостаточно опыта и аккуратности, то в LCD матрицу лучше не лезть! Разборку производить в чистом помещении без пыли и грязи, иначе на матрицу и светорассеиватель насыпется пыли и потом на изображении будут черные точки!
Начнем! Вот LCD панель от монитора LG.
Вот она с другой стороны без основного блока управления и инвертора.

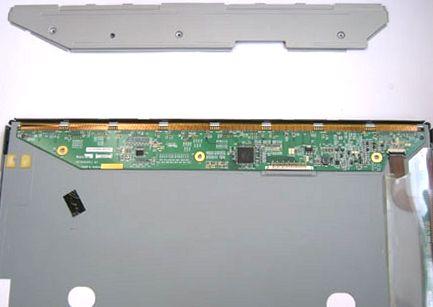

Сверху видим металлическую крышку, прикрученную тремя маленькими винтами. Аккуратно откручиваем ее и видим плату с элементами управления матрицей.
Через вот этот разъем CN1 на плату поступают сигналы LVDS от блока управления монитора и питание +5 вольт.
За обработку сигналов LVDS на плате управления матрицей отвечает контроллер контроллер формирует сигналы, которые, через вплавленные в шлейфы дешифраторы, управляют TFT (Thin film transistor) полевыми транзисторами субпикселов матрицы.
На следующем изображении можно разглядеть как расположены субпикселы матрицы, чередующиеся в порядке R-G-B (red-green-blue).
Жидкими кристаллами каждого субпиксела управляет отдельный полевой транзистор, то есть в матрице с разрешением 1280х1024 находятся 1280х1024=13010720 пиксель, а каждый пиксель в свою очередь состоит из трёх субпикселов, таким образом, число транзисторов в матрице с разрешением 1280х1024 равно 3932160.
За формирование необходимых напряжений питания TFT матрицы отвечает преобразователь, выполненный на интегральной микросхеме, на плате позиционное обозначение U200, там же находится и ее дроссель Д200.
Так, теперь по бокам всей конструкции откручиваем мелкие винты, по всему периметру металлической рамки находятся защелки, они легко поддеваются отверткой и открываются.
Когда снята металлическая рамка, то отделяется сама матрица с платой управления и шлейфами — дешифраторами. Аккуратно ее снимаем и укладываем на ровную, чистую поверхность и накрываем чистой бумагой, чтоб не села пыль.
Не повредите шлейфы — дешифраторы, иначе их не восстановить и на изображении будут горизонтальные и вертикальные полосы или вообще ничего не будет!
Вот как все это выглядит в разобранном виде.
Теперь рассмотрим конструкцию световода/светорассеивателя. Пластмассовая рамка фиксирует три плёнки (2 рассеивающие и между ними – одна поляризационная). На поверхности световода, представляющего собой прямоугольную плиту из оргстекла толщиной около 10 мм.
Под световодом находится подложка из белого пластика, толщиной 0,5 мм.
На стороне световода, обращенной к белой пластиковой подложке, нанесён специальный узор, для формирования равномерности засветки во всех точках дисплея
Ну и Завершающей деталью «пирога» светорассеивателя/световода является металлическое основание, в этом основании расположены крепежные элементы, с помощью которых весь ЖК модуль фиксируется в корпусе монитора.
Высоковольтные газоразрядные CCFL лампы расположены по две, горизонтально сверху и снизу световода.
Отражатель на несколько миллиметров длиннее, чем большая сторона световодной плиты, служит также контейнером, благодаря которому лампы фиксируются сверху и снизу световода и закреплены на нем липкой лентой.
На концах отражателя, в котором установлены лампы подсветки имеются резиновые изоляторы — заглушки, в которых имеются каналы для соединительных проводов. Вот в этих местах частенько встречаются отгоревшие провода от ламп. Особенно это касается холодных концов ламп (провод, что идет в паре с синим). Если обнаружился обрыв, то аккуратно снимаем эти заглушки, и подпаиваем к выводам лампы провода. Работа это довольно ювелирная. Обрыв можно определить на слух. В месте обрыва слышится характерное шипение высокого напряжения. Я умудрялся наращивать обгорелые проводники тонким проводом МГТФ.
Еще бываю почернения лампы в начале и конце. Если почернение очень сильное, то лампу на помойку! Такие лампы как правило при подключении к инвертору загораются только наполовину и инвертор тут же уходит в защиту.
Монтаж проводки для подсветки столбов забора
Освещение забора. Что нужно учесть при выборе светильников для ограждения?
Как сделать освещение забора частного дома своими руками. Многие хозяева загородных участков делают декоративную подсветку ограждения не только для того, чтобы их дом выглядел привлекательнее в ночное время, но и чтобы яркие фонари отпугивали недоброжелателей.
Шаг 1 – Выбираем светильники
Первым делом необходимо выбрать уличные светильники для освещения ограждения. Основное требования к фонарям – они должны быть пыле- и влагонепроницаемыми. Что касается дизайна светильников, тут уже Вы сами должны решить, какие лучше подойдут, опираясь на материал ограждения и стиль загородного дома.
Как правило, бюджетные модели фонарей
имеют прозрачный пластиковый плафон, защищающий лампу от механических повреждений. В более дорогих светильниках установлены стеклянные плафоны, которые на порядок лучше выглядят и не так сильно поглощают свет от лампы.
Важное различие между светильниками может заключаться в способе крепления – настенные либо в виде колпаков, устанавливаемых на столбы забора. В первом случае необходимо тщательно продумывать способ установки кронштейнов, во втором – всего лишь подобрать модель подходящего размера
Ну и последнее, не менее важное отличие между фонарями – вариант питания. Чаще всего светильники для ограждения работают от сети 220 Вольт. Более безопасные модели
подключаются через трансформатор и работают от 12 Вольт. Современное решение – светильники на солнечных батареях, которые вообще не требуют никакого подключения и работают от солнечной энергии. Их главный недостаток – слабое свечение и не слишком длительная продолжительность подсветки. Через несколько часов после полуночи лампы будут гореть тускло, а то и вовсе погаснут. Преимущество солнечных фонарей – если Вы решили вывести освещение на забор своими руками, не потребуется рыть траншеи, прокладывать провод и заниматься электромонтажными работами. Достаточно всего лишь установить изделие в подходящем месте и уже к вечеру подсветка ограждения будет функционировать.
Отдельное внимание нужно уделить лампам. Лучшими на сегодняшний день считаются светодиодные лампочки, которые хоть и дороже по цене, но зато экономят электроэнергию, не боятся холода и обладают довольно высокой прочностью, по сравнению с альтернативными источниками света. Если бюджет не позволяет купить светодиоды, можно использовать галогенные лампы либо накаливания для уличного освещения забора.
Забегая на перед хотелось бы дать еще один важны совет по выбору светильников для освещения забора частного дома. Если Вы остановили свой выбор на модели, которая подключается к сети, обратите внимание на то, чтобы герметичная клеммная колодка находилась на корпусе фонаря. В этом случае не нужно будет выводить распаечные коробки на каждый столб ограждения, что также повысит надежность подсветки.
Шаг 2 – Подготовительные работы
Хорошо, если Вы решили выбрать фонарики на солнечных батареях, т.к. в этом случае достаточно просто установить их на опоры. Однако если Вам по душе стационарный вариант подсветки, которая будет работать от сети, то в этом случае придется немного похлопотать.
Для начала нужно выяснить следующие вопросы:
- Откуда будет происходить питание системы освещения забора?
- Как будет осуществляться управление подсветкой?
- Где лучше разместить фонари?
- Какой провод нужно выбрать для уличной прокладки?
Сразу же посоветуем Вам лучший вариант системы подсветки дачного ограждения. Точка подключения освещения – распределительный щиток частного дома, на который нужно вывести отдельный автомат, обслуживающий светильники. Управлять освещением можно с помощью того же автомата или вывести еще один выключатель в коридоре либо на улице (к примеру, если Вам удобно, то на самом заборе). Однако самый разумный вариант – подключить фотореле, которое будет автоматически включать освещение при наступлении темноты, и выключать на рассвете. Это действительно удобно и большинство людей используют такой вариант управления подсветкой ограждения.
Что касается фонарей, их обязательно нужно разместить рядом с калиткой и воротами, чтобы лампы освещали вход на участок и сделали передвижение в ночное время безопасным. Помимо этого рекомендуется сделать подсветку забора в таких местах, как парковка, зона отдыха либо даже по всему периметру, если бюджет позволяет.
Провод для уличного освещения должен быть сечением не менее 1,5 мм 2 . Рекомендуем Вам выбрать трехжильный провод ПВС либо не менее популярный аналог – ШВВП. Также для монтажа декоративной подсветки ограждения Вам понадобиться гофра, которая защитит проводку от неблагоприятных погодных условий. Если на светильнике нет герметичной клеммной колодки (просто выведены провода), тогда еще необходимо приобрести клеммы WAGO и распаечные коробки.
Шаг 3 – Электромонтаж
Когда Вы уже составите схему освещения своими руками, а также купите все необходимые материалы, необходимо будет переходить к основному процессу – подключению подсветки ограждения частного дома. Все эти работы рекомендуется проводить на этапе строительства забора, чтобы сразу же предусмотреть место прокладки кабеля в траншее и по столбикам.
Траншею нужно будет вести от самого распределительного щитка и до ограждения, вдоль всех опор, на которых будут установлены фонари. Кабель обязательно поместите в гофру либо еще лучше – в трубу, которая надежнее защитит линию подсветки от повреждений.
К каждому светильнику на заборе проводка подводиться примерно так, как на схеме:
Еще один вариант монтажа — прокладка кабеля по забору, о чем мы рассказывали подробно в отдельной статье. В последнюю очередь производиться подключение автоматического выключателя, который будет обслуживать систему освещения забора частного дома. Обращаем Ваше внимание на то, что делать скрутки, которые в дальнейшем защищаются изолентой, категорически запрещено. Такая изоляция оголенных контактов будет крайне небезопасной — при попадании воды изолента расклеиться и произойдет короткое замыкание.
Когда вся цепь будет смонтирована, выполните проверку готовой подсветки ограждения. Если Вы подключили фотореле, просто накройте его чем-нибудь и через несколько секунд светильники должны загореться.
Ну и рекомендация напоследок – советуем сделать автономное освещение забора своими руками, подключив датчик движения. В этом случае лампы будут загораться только тогда, когда в зоне обнаружения произойдет движение. Если никого нет ночью вблизи ограждения, все фонари будут выключены. В этом случае и электроэнергия будет значительно экономиться, и при появлении недоброжелателей на участке Вы сразу же об этом узнаете.
Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
Провод для ламп подсветки
При покупке любого товара
Вы гарантированно получаете подарок!
Дело в том, что от приятного зачатия идеи «сделаю сам» и до мысли «зачем я с этим связался», проходит некоторое время. Прочитайте эту статью, подготовленную нашими дипломированными инженерами. Она поможет Вам избежать многих проблем и сэкономит время.
Выполнить монтаж Вы сможете, как вооружившись отверткой и перочинным ножом, так и с использованием соответствующих инструментов и материалов. Новичкам в этом деле следует знать два правила:
• При дефиците знаний, иструмена, материалов и основательного подхода во время монтажа (ремонта) электрических устройств можно «насадить» кучу неисправностей.
• От используемого инструмента и материалов зависит не только качество, но и затраченное время.
После манипуляций только ножом и отверткой светодиодная лента светить будет. Более того — развешенная на стенке яркая лента, прибитые на виду гвоздями блок питания и контроллер могут, конечно, вызвать фурор где-нибудь в Хацапетовке. Но нам, почему-то, кажется, что это не Ваш вариант. Надеемся, милые жители Хацапетовки не обиделись.
Cтарайтесь найти инструмент, который наиболее близок к профессиональному. Чтобы сэкономить Ваши денежки и время, мы расскажем, чем его можно заменить.
1. Подготовка к монтажу подсветки
1.2. Разметка мест крепления элементов и маршрута прокладки проводов
Как правило, все элементы комплекта подсветки, кроме пульта управления и его инфракрасного датчика, прячутся в ниши или за фальшивые стенки. Точно определите и наметьте места крепления каждого элемента.
 | Вообще-то монтаж подсветки выполняют до окончания создания ниш и фальшстенок. Иначе могут возникнуть проблемы с доступом к местам крепления элементов. Если ниши или фальшстенки уже существуют, возможно, придется их частично демонтировать. В любом случае осмотрите места крепления с разных позиций и убедитесь, что элементы не будут видны. |
Что нужно знать для правильной разметки:
• светодиодная лента – прячется
• контроллер – прячется, присутствует только для управляемых LED-лент
• инфракрасный датчик от контроллера – НЕ прячется, присутствует только для управляемых LED-лент
• блок питания – прячется
• пульт управления – не прячется, присутствует только для управляемых LED-лент
ВАЖНО! Особого внимания заслуживает инфракрасный датчик. Он расположен на конце гибкого шнура длиной около 30см, отходящего от контроллера. Рекомендуем расположить его так, чтобы между датчиком и как можно большим пространством помещения была прямая визуальная связь. Инфракрасные лучи от пульта управления не проходят сквозь непрозрачные материалы и могут попасть на спрятанный датчик только отражаясь от стен и потолка, а это значительно снижет надежность управления. Не пытайтесь удлинить шнур, если Вы не профессиональный электронщик. Менее рискованно удлинить силовые провода, идущие на вход или выход контроллера.
1.2. Дополнительный провод.
После разметки мест крепления элементов, Вы точно будете знать, нужны ли дополнительные провода. Для пристойного монтажа, в большинстве случаев, они понадобятся.
• Наметьте маршрут прокладки проводов от элемента к элементу.
• Измерьте рулеткой или линейкой каждый отрезок маршрута между элементами.
• Добавьте к каждому отрезку 10см.
• Сложите все отрезки.
Вы получите длину провода с изоляцией одного цвета. Дело в том, что для комфортной работы лучше брать разноцветные провода. Для одноцветной подсветки – 2-х цветов, для цветной – 4-х. В ином случае, чтобы не запутаться, Вам придется маркировать цветом концы отрезков проводов цветными маркерами. Еще ничего, если изоляция белая. А если черная!
Это должен быть изолированный провод с поперечным сечением не менее 0,75 квадратного миллиметра. Большего сечения — можно, если денег не жалко. Желательно медный многожильный – он гибче и работать с ним приятнее. На бедность можно и алюминиевый, но многожильным он не бывает, и паять Вы его не сможете.
1.3. Способ подключения к бытовой сети электроснабжения
Вам нужно определиться, каким образом будете подключать блок питания к сети 220V. Шнур с вилкой на конце, входящий в блок питания, короткий. В лучшем случае 1,5м. Вам повезло, если этого достаточно, чтобы воткнуть вилку в уже установленную розетку и забыть. К сожалению, так бывает редко. Придется выбрать один из основных вариантов решения проблемы:
• Использовать стандартный удлинитель с вилкой (папой) на одном конце и с розеткой (мамой) на другом. Извините за профессиональный сленг.
• Заменить шнур с вилкой от блока питания на более длинный. Понадобится дополнительно два провода: от установленной розетки до блока питания.
• Установить в потайном месте, где стоит блок питания, розетку. Здесь также понадобится дополнительный провод. Между розеткой и местом подключения к сети 220V ставят выключатель. Так делают профессионалы.
1.4. Крепежная фурнитура
Зависит от того, на какую поверхность крепится система подсветки.
 | Для дерева и гипса подойдут обычные шурупы. |
 | Для бетона, кирпича, цементной штукатурки: дюбель-винты со специальными пробками под сверло диаметром до 6мм. |
Для крепления самой светодиодной ленты ничего не понадобится. С обратной стороны ленты присутствует двусторонний скотч с защитной полосой. Удалите полосу и клейте. К гладким, плотным поверхностям отлично пристает.
Для крепления проводов к стене (потолку) приобретите в строительном магазине специальные клипсы. Если Вы все же решили крепить проводку на видном месте, спрячьте ее хотя бы в специальные пластиковые короба. Их можно приобрести в любом магазине строительных товаров.
2. Сборка системы подсветки
2.1. Удлинение проводов между элементами системы
От конца светодиодной ленты и от блока питания отходят провода, концы которых освобождены от изоляции и залужены. Как правило, их длины (20-30см) недостаточно.
Можно, конечно, зачистить концы провода, скрутить их, обмотать изолентой. Но нам опять кажется, что Вы человек основательный и предпочитаете делать все или хорошо или вообще не делать. Рассмотрим способы замены или удлинения проводов.
2.1.1. Как делают профессионалы
Они заменяют короткие провода. Без пайки здесь не обойтись. Для этого понадобится обычный электропаяльник мощностью 25W, припой (можно олово) и канифоль.
ВАЖНО! Не перегрейте контактные площадки, к которым будете паять провода. Они через медные токоведущие дорожки связаны с тончайшими золотыми проводниками в корпусе полупроводниковых элементов.
Далее для диодной ленты:
• Отпаиваете короткие провода от ленты.
• Снимаете изоляцию с обоих концов провода для замены. По 10мм с каждого конца.
• Лудите оба конца провода – держите конец на весу или прижатым к деревянной поверхности, погружаете его в расплавленную канифоль и греете трущими движениями жалом паяльника с оловом.
• Припаиваете провода к контактным площадкам на конце ленты.
Места пайки на ленте изолируют. И не просто намотав кусок изоленты, а используют термоусадочную трубку. Из названия понятно, что при нагревании такая трубка «усаживается» — сокращается в размерах. Стоит она копейки.
Профессионалы греют ее специальным феном (с феном жены или мамы не путать), но можно воспользоваться зажигалкой или спичками.
Правило одно: НЕ ПЕРЕГРЕЙТЕ крайний ДИОД – прикройте его чем-нибудь от пламени и знайте меру.
Для блока питания все делается аналогично кроме изолирования места пайки (оно и так в закрытом корпусе). Для пайки придется корпус блока вскрыть, вывинтив несколько шурупов.
Если система управляется с пульта, между блоком питания и лентой должен присутствовать контроллер. Обычно на входе и выходе контроллера стоят контактные колодки. Желательно концы проводов для зажима в этих колодках снабдить обжимными наконечниками.
Для наконечников, к сожалению, понадобится специфический инструмент, называемый обжимом. Если Вы не собираетесь зарабатывать на хлеб электромонтажом — пользуетесь им, скорее всего, в последний раз. Стоит он недешево. Но без него обжимать наконечники даже не пытайтесь – лучше оставьте концы просто залуженными. Зачем об этом писать? Но ведь Вы же хотели знать, как это делают профи.
2.1.2. Удлинение без пайки
Для этого приобретите в любом магазине электротоваров винтовые клемные двусторонние колодки. Их часто называют клемниками. На удлинение каждого отрезка понадобится по 2 клемника. В них конец удлиняемого провода зажимается с одной стороны, а конец провода-продолжения с другой. Между винтовыми зажимами, внутри переходника есть перемычки, обеспечивающие передачу тока между отрезками провода.
Качество таких соединений, разумеется, ниже, чем описанных в п. 2.1.2. Но зато дешево и быстро.
3. Собираем все вместе
Лучше, если Вы соберете всю систему подсветки светодиодной ленты на открытом удобном месте, с достаточным пространством, желательно вблизи проведения работ по установке. Это уменьшит риск того, что Вы перепутаете провода и подключите, например, плюс (красный провод) к минусу ленты или контроллера.
После сборки проведите испытание – включите ленту и убедитесь, что все диоды светятся нужным цветом, лента правильно управляется с пульта. Если лента не засветилась вообще, то наиболее частые причины следующие:
• Перепутана полярность при подключении блока питания – поменяйте местами 2 провода от блока питания.
• Отсутствует контакт в одном из винтовых зажимов колодок – проверьте надежность зажима конца проводника.
• Отсутствует входное напряжение 220V на входе блока питания – проверьте розетку, включив в нее любой другой заведомо исправный потребитель (настольную лампу).
4. Устанавливаем элементы на места
Некоторые определяют свободу, как количество вариантов выбора. Выбирайте! Если прочли внимательно, обязательно испытаете удовольствие от подсветки и хорошо сделанной работы.
Какой кабель выбрать для освещения
Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.
Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.
Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:
Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.
Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.
Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:
- Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
- Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.
В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.
Условия эксплуатации
В квартире и частном доме
Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.
На улице или в гараже
Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.
Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.
На балконе или на крыльце дома
В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.
Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.
В саду
Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:
- Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
- Кабель должен быть обязательно защищен гофрой.
Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.
В бане или санузле
Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.
Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.
Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!
