Ремонт розетки 12вольт в багажнике а/м Ssang Yong Actyon

Ремонт розетки 12вольт в багажнике а/м Ssang Yong Actyon

Итак загадочная розетка в багажнике а/м Ssang Yong Actyon New.
О том как спалил розетку уже писал.
Теперь о том что с ней случилось и как отремонтрировать.

Спалил я розетку сам. Подключил в неё электрочайник для а/м.
На розетке написано 12в, 120 ватт. На чайнике написано 12в. 170 ватт.
Думал сгорел предохранитель. Передняя розетка и прикуриватель работают.
Проверил всё — предохранители целы. а задняя не работает.
Это было три года назад. Так и забросил это дело, т.к. чтобы к ней подобраться нужно снимать обшивку.
И вот снимал по случаю обшивку багажника и решил заодно проверить розетку.
Обнаружилось: питание на разъёме присутствует, а в розетке его нет.
Пришлось потрудиться, чтобы снять.Снял, разобрал, результаты на фото:

Розетка поплавилась. Похоже в самой розетке есть плавкая вставка — шайба между контактами.

Вот цитата с форума: "В старой субаре не было предохранителя, была плавкая вставка внутри розетки. Это общая практика или частность и у других марок по иному?"

По ходу так и есть и на нашем авто.

Разобрал розетку таким образом: Сначала вывернул центральный болтик и снял центральный контакт.

Затем нагрел корпус розетки на газовой горелке (на плите) и оторвал наружнюю часть. Далее подогрел и выдавил внутреннюю часть.

Следующее действие отделить контакт наружной части.
Это было сделано с помощью подогрева.
Контакты очистил нагрев их и протерев салфеткой.
Осторожно не обжечься!

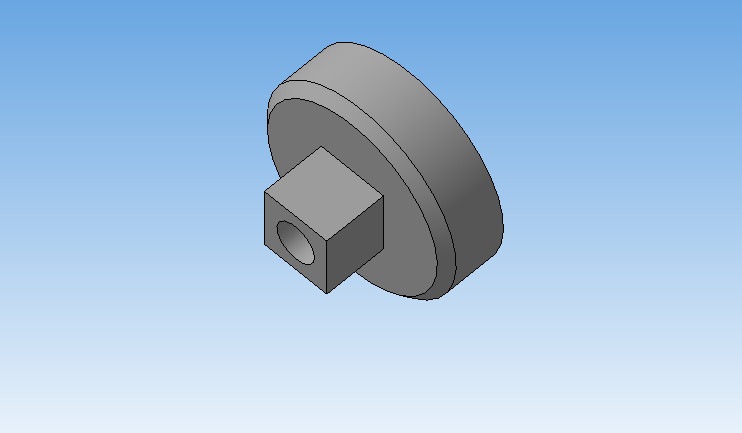

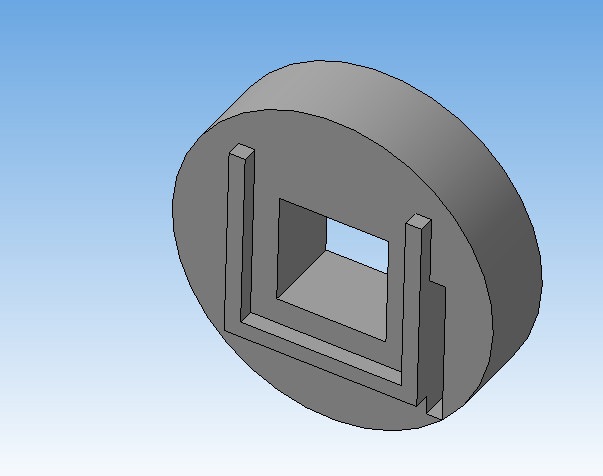

С помощью 3д принтера распечатал (предварительно создал модели) две шайбы

Теперь нужно собрать розетку. О результатах отпишусь.
Только вот думаю нужно поставить предохранитель в висячем корпусе, в разрыв провода, подходящего к розетке.
Т.к. плавкая вставка расплавилась.
Провода там подходят малого сечения, так что большую нагрузку давать нельзя.
Переноска, зарядник. Хотя до включения чайника компрессор включал, розетка работала.
Но думаю не стоит её нагружать.
Предохранитель думаю вывести в багажник, а то при перегорании неохота обшивку снимать. Тем более у нас геморно это.

Ничего интересного в принципе дальше не происходит.

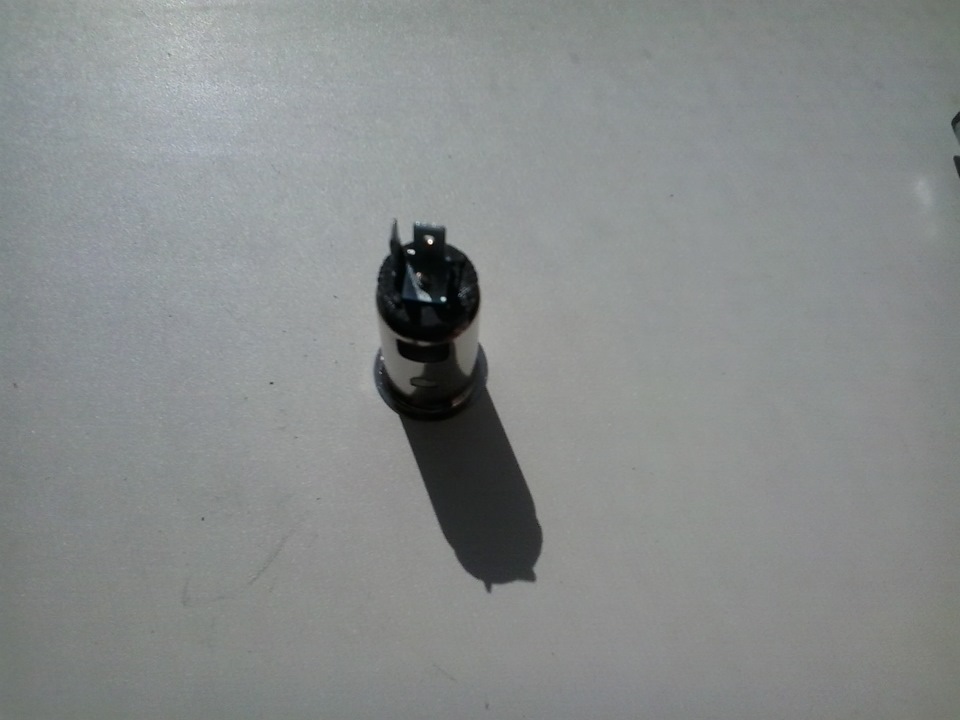

Собираем розетку с новыми шайбами.

Нашёл в закромах корпус предохранителя, поставлю его рядом с розеткой в багажнике.
Предохранитель простой стеклянный.

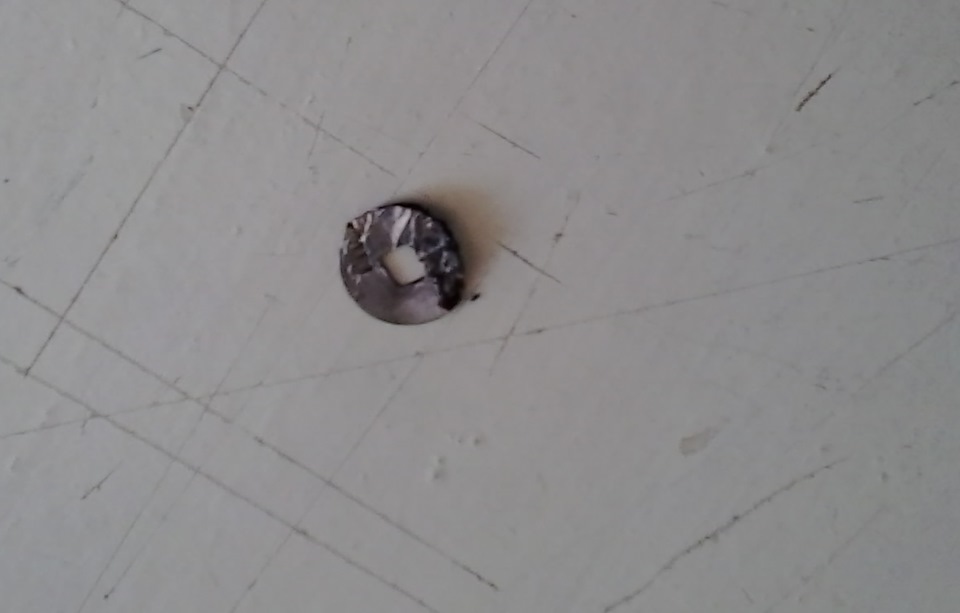

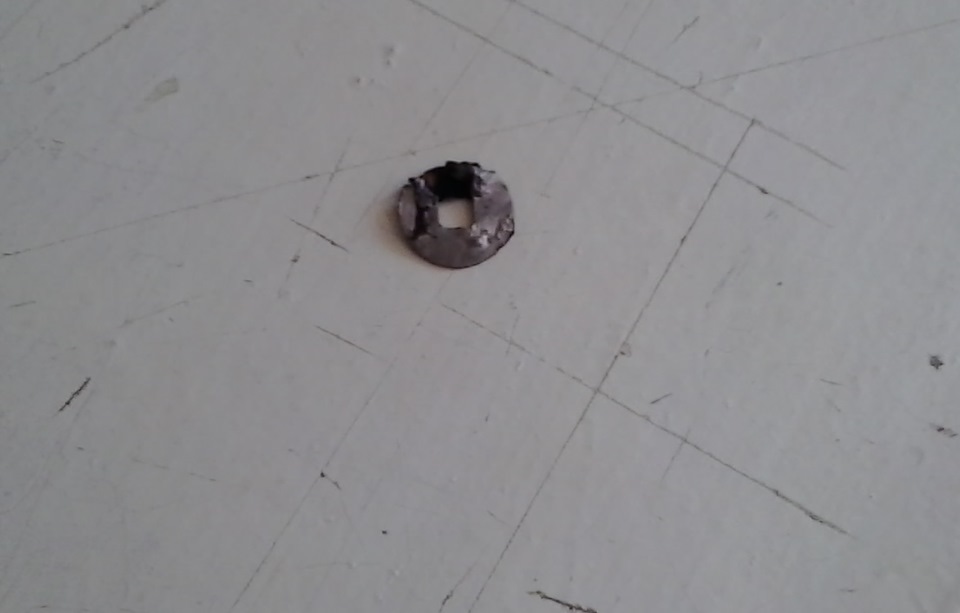

А вот фото поплавившейся шайбы

Единственно что хочу заметить:
Пошерстил по форумам и вспомнил, что у меня грелась вилка компрессора, когда я его включал в заднюю розетку. Также на форумах были сообщения с аналогичными проблемами при подключении например автомобильного холодильника.
Учитывая всё вышесказаное, а также хлипкость самой розетки ( которая видимо не предназначена для подобных нагрузок) — ведь это всё таки не разъём прикуривателя, а также малое сечение подходящих проводов не советую включать в эту розетку потребителей с большой нагрузкой. В лучшем случае она поплавится, а в худшем лучше не надо…
Один мой товарищ спалил проводку из за розетки.
Извиняюсь за фото плохого качества. Снимки делал телефоном.
Всем удачи на дорогах.
