Каталог продукции

Каталог продукции

Бетонные КТП

Блочные комплектные трансформаторные подстанции (БКТП) в бетонной оболочке мощностью от 25 до 1600 кВА служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6-20 кВ в напряжение 0,4 кВ и предназначены для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектова также зон индивидуальной застройки и коттеджных поселков.

Документация для формирования заявки предоставляется по запросу на тел. (383) 274-87-87, 274-87-88 или на эл. адрес elar2005@inbox.ru .

Вакуумный выключатель нагрузки ВВНР-10/630-20У2

Вакуумный выключатель нагрузки 6-10 кВ типа ВВНР-10/630 применяется в распредустройствах 6-10 кВ и заменяет в них автогазовые выключатели нагрузки (выключатель нагрузки ВНА 10 630, выключатель нагрузки ВНП 10 630, выключатель нагрузки ВНР 10 630 и др.), а так же масляные выключатели 6 кВ при соответствии технических параметров.

Цена вакуумного выключателя нагрузки формируется на основе заполненного опросного листа — отправьте опросный лист на электронную почту — elar 2005@ inbox . ru или свяжитесь с нашими специалистами Пункт отключения линии ПОЛ(ВВНР)-10/630

Пункт отключения линии ПОЛ(ВВНР)-10/630-20УХЛ1 — вакуумный реклоузер 6 10 кВ на базе выключателя нагрузки ВВНР-10/630 . Реклоузеры 6-10 кВ ПОЛ(ВВНР)-10/630 предназначены для включения и отключения под нагрузкой участков линий электропередач 6-10 кВ, с токами до 630 А и частотой 50-60 Гц, а также заземления отключенных участков при помощи встроенных заземлителей.

Цена пункта отключения линии формируется на основе заполненного опросного листа — отправьте заявку на электронную почту — elar 2005@ inbox . ru или свяжитесь с нашими специалистами

1/Temp/msohtmlclip1/01/clip_image002.jpg» alt=»http://eaz.su/uploads/phone.png» width=»12″ height=»12″ />: (383) 274-87-87 .

Пункт коммерческого учета ПКУ-ЭАЗ-6(10) кВ

Пункт коммерческого учета ПКУ-ЭАЗ-6(10) предназначен для учета активной и реактивной энергии прямого и обратного направления в сетях переменного тока напряжением 6-10 кВ при номинальном токе до 630 А, частоте 50 Гц, а также для использования в составе автоматизированных систем контроля и учета электроэнергии и передачи результатов измерений на диспетчерский пункт.

Цена пункта коммерческого учета формируется на основе заполненного опросного листа — отправьте заявку на электронную почту — elar 2005@ inbox . ru или свяжитесь с нашими специалистами Вакуумный низковольтный выключатель автоматический ВВА-1,14-20/1000 У3

Выключатели вакуумные автоматические типа ВВА-1,14-20/1000У3 открытого исполнения с естественным воздушным охлаждением, предназначены для проведения тока в номинальном режиме, для защиты при токах короткого замыкания, токах перегрузки и недопустимых снижениях напряжения, а также для нечастого оперативного включения и отключения приемников электрической энергии. Вакуумные автоматические выключатели характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.

Поставка осуществляется согласно опросного листа:

Вакуумный низковольтный выключатель автоматический ВВА2-1,14-31,5/1250 У3

Выключатели вакуумные автоматические типа ВВА2-1,14-20/1000У3 открытого исполнения с естественным воздушным охлаждением, предназначены для проведения тока в номинальном режиме, для защиты при токах короткого замыкания, токах перегрузки и недопустимых снижениях напряжения, а также для нечастого оперативного включения и отключения приемников электрической энергии. Вакуумные автоматические выключатели характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.

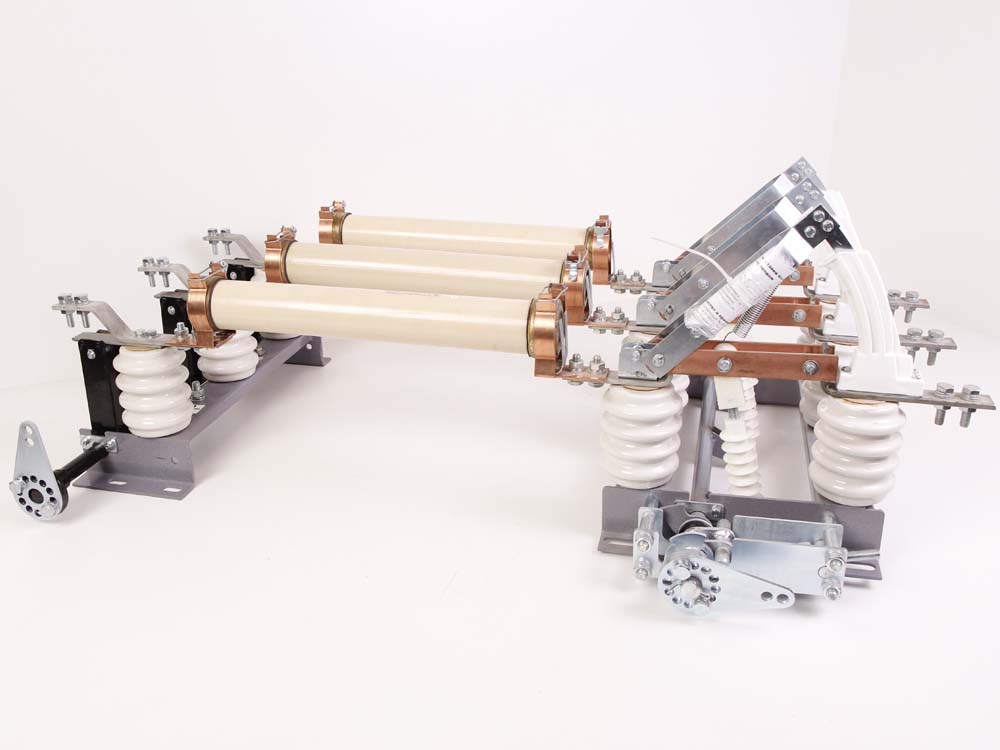

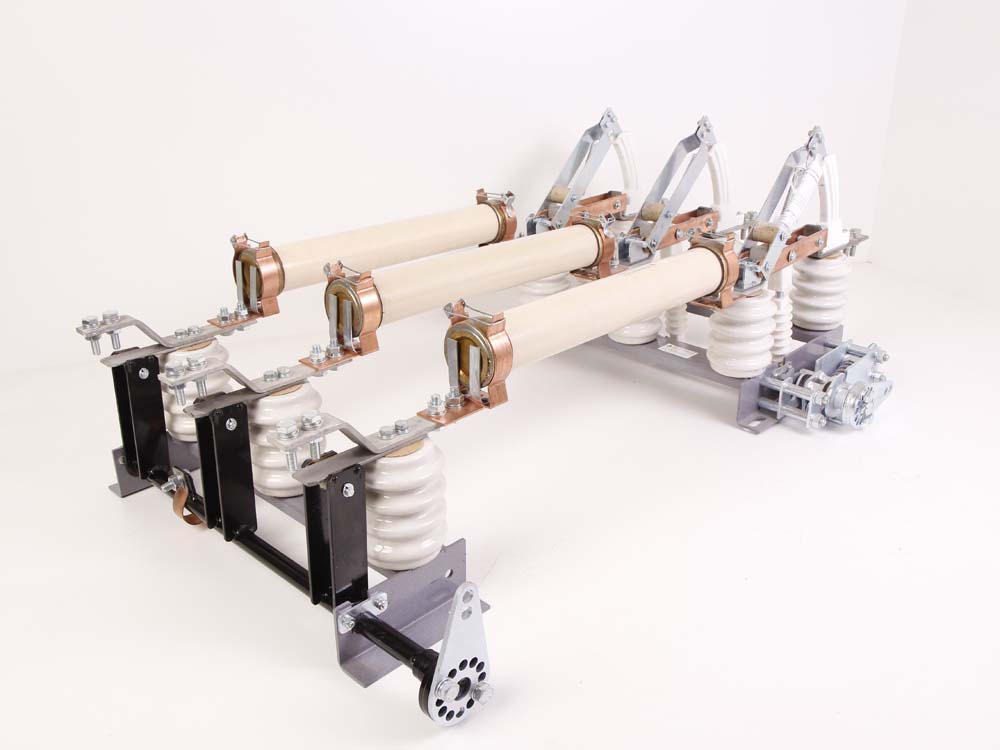

ВНАп-10/630-20зп

Назначение

Выключатели нагрузки автогазовые типа ВНА предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи; а также заземления отключенных участков при помощи стационарных заземлителей.

Читайте так же:
Удлинитель легранд с выключателем

Оперирование выключателями нагрузки ВНА и встроенными заземлителями производится ручными приводами ПР-10 , которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков.

Оперирование выключателями нагрузки продольного исполнения производится шестигранным рычагом.

Опорная изоляция выключателей нагрузки ВНА выполняется на полимерных изоляторах ИОЛП-10. По заказу возможно изготовление выключателей с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.

Условия эксплуатации

— Высота над уровнем моря до 1000 м;

— температура окружающего воздуха от -60 до + 45°С;

— окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, содержание коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150;

— рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону

Наименование параметраЗначение параметра
1.Номинальное напряжение, кВ10
2.Наибольшее рабочее напряжение, кВ12
3.Номинальный ток, А400; 630
4.Номинальный ток отключения при cosj ³ 0,7, А400; 630
5.Нормированные параметры сквозных токов короткого замыкания:
наибольший ток (ток электродинамической стойкости), кА51
номинальное начальное значение периодической составляющей, кА20
время протекания тока (время короткого замыкания), с1
6.Нормированные параметры тока включения, кА:
наибольший ток51
начальное действующее значение периодической составляющей20
7.Активный ток, равный номинальному току отключенияпри cosj ³ 0,7, А400(630)
8.Сопротивление главного токоведущего контура постоянному току не более, мкОм120

Срок службы до списания – 25 лет

Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.

Ячейки КСО-310

Ячейки КСО-310

Камеры сборные одностороннего обслуживания серии КСО-310 предназначаются для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц с нейтралью, заземленной через дугогасительный реактор или изолированной. Разработаны сборные камеры одностороннего обслуживания серии КСО-310 были в 2011-м году компанией «НПФ Техэнергокомплекс». Так, ячейки КСО-310 имеют существенно меньшие габариты, благодаря чему могут использоваться для модернизации и расширения. Сегодня ячейки КСО-310 применяют в распределительных устройствах трансформаторных подстанций, в том числе и в комплектных трансформаторных подстанциях в сельском хозяйстве, промышленности, строительстве, нефтегазоперерабатывающей отрасли, железнодорожном транспорте.

  • Описание
Читайте так же:
Подключение блока розеток с выключателями

Принцип работы ячейки КСО-310

Принцип работы камеры КСО-310 определяется совокупностью схем главных и вспомогательных цепей камер. При этом комплектные распределительные устройства производятся только по индивидуальным заказам, когда оговариваются взаимное расположение и необходимое количество на подстанции камер, а также схемы вспомогательных и главных цепей каждого шкафа и иные необходимые технические характеристики. Основными условиями эксплуатации камер КСО-310 выступают высота над уровнем моря не более 1000 м, нижнее значение температуры окружающего воздуха -40°С, климатическое исполнение УХЛ, категория размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1 и не взрывоопасная окружающая среда.

  1. В конструкции применяемого выключателя нагрузки применена полноценная вакуумная дугогасительная камера, постоянно включенная в главную цепь, используется классическая для вакуумных выключателей система поджатия, отсутствуют изоляционные межфазные перегородки.
  2. В составе применяемого выключателя или выключателя нагрузки есть встроенный разъединитель и заземлитель, что позволяет уменьшить место, занимаемое основными аппаратами в камере КСО-310, сократить расходы при обслуживании за счет сокращения количества применяемых аппаратов.
  3. Предохранители устанавливаются на главные разъединяющие ножи выключателя нагрузки, их наличие или отсутствие не влияет на компоновку камеры КСО-310.
  4. Управление главными и заземляющими ножами разъединителя выключателя нагрузки осуществляется одним приводом (ВКЛ. главные ножи – ОТКЛ всё – ВКЛ заземляющие ножи). Вследствие этого дополнительные блокировки в составе камеры КСО-310 не требуются. Все необходимые блокировки уже включены в конструкцию выключателя, в том числе механизм блокирования двери камеры КСО-310.
  5. Выключатель с пружинным приводом, может быть включен вручную при отсутствии оперативного питания на подстанции.
  6. Применяемые в КСО-310 выключатели и выключатели нагрузки имеют общий основной конструктив, отличаются между собой только некоторыми элементами (вакуумные камеры, пружины поджатия, наличие предохранителей). Применение однотипных аппаратов позволяет сократить расходы при обслуживании и эксплуатации, упрощает обучение эксплуатационного персонала.
Читайте так же:
Схема включения пакетного выключателя

Технический результат, на достижение которого направлено создание данной камеры, заключается в улучшении технических и экономических характеристик камер 3-ей серии, оптимальное расположение элементов конструкции, уменьшение габаритов камеры, улучшение её дизайна.

Это достигается за счет применения вакуумного выключателя (или вакуумного выключателя нагрузки), представляющего собой единый функциональный блок в составе:

  1. Вакуумные дугогасящие камеры с узлами поджатия, способные отключать, в зависимости от исполнения, номинальный ток нагрузки или ток короткого замыкания.
  2. Разъединитель, обеспечивающий видимый разрыв высоковольтной цепи.
  3. Комплект высоковольтных предохранителей с устройством отключения выключателя при срабатывании одного из предохранителей.
  4. Заземлитель с механизмом ускоренного включения.
  5. Пружинно-моторный привод, позволяющий оперировать выключателем в ручном и автоматическом режиме.

А – низковольтный отсек; В – высоковольтный отсек; 1 – сборные шины; 2 – разделительная перегородка; 3 – разъединитель с предохранителем; 4 – съемная рукоятка управления приводом; 5 – привод; 6 – лампа освещения 36В; 7 – вакуумный выключатель; 8 – место присоединения кабеля; 9 – заземлитель; 10 – трансформаторы тока; 11 – дверь высоковольтного отсека; 12 – дверь низковольтного отсека

Выключатель нагрузки LBI 12-24 кВ

Выключатель нагрузки LBI 12-24 кВ — это инновационный выключатель производства ООО «СТОРГЕ» (смотреть ВИДЕО).

Ссылки по теме:

Особенности и преимущества

  • 3 вида блокировки: на рукоятке, на валу заземляющего ножа, автоматическое отключение
  • рабочие контакты обработаны сплавом серебра
  • увеличенный межсервисный интервал
  • легкость изменения конфигураций
  • возможность монтажа поступательного, вращательного
    привода соединительной тяги либо привода с отсутствием
    тяги (тыльный выключатель)
  • легкая интеграция в системы телемеханики
    с возможностью контроля и управления
  • возможность защиты трансформатора мощностью 1 250 кВА
  • возможность выбора стороны монтажа привода (левая/правая)
  • универсальное решение ретрофита

Номинальные характеристики

– в цепи с малой индуктивностью

– в цепи кольцевой цепи

– нагрузки кабелей и воздушных линий

Читайте так же:
Отечественные автоматические выключатели кэаз

Вы можете задать его нашим сотрудникам

Инновационный выключатель нагрузки LBI 12-24 кВ

Инновационный выключатель нагрузки LBI 12-24 кВ

Выключатель нагрузки LBI 12-24 кВ производства «СТОРГЕ»
