Выключатель накладной: особенности конструкции, монтажа и производители

Выключатель накладной: особенности конструкции, монтажа и производители

Проводка открытого типа распространена не только в промышленных помещениях, но и в загородных деревянных домах, или местах, где устройство скрытой проводки невозможно или нерентабельно. Для управления работой потребителей в сети открытого типа используются специальные наружные модели одноклавишных или двухклавишных выключателей, которые крепятся непосредственно к поверхности стены.

Конструкция накладных выключателей

Механизм таких выключателей ничем не отличается от встраиваемых. Это тот же клавишный переключатель или ключ. Различие заключается в том, что накладной выключатель оснащается собственным корпусом, в отличие от встраиваемых моделей, которые устанавливаются в монтажные коробки. Эта особенность обеспечивает менее трудоемкий монтаж.

Наличие собственного корпуса имеет значительный потенциал для обеспечения защищенности. Именно поэтому большая часть наиболее защищенных моделей — накладные. Для обеспечения этого используются уплотнители между элементами корпуса и сальники на отверстиях для ввода кабелей.

Среди потенциальных покупателей распространено мнение о том, что любой накладной выключатель — защищенный. Это далеко не так, ведь конструктивные особенности, обеспечивающие защищенность определенного стандарта, регламентированы и имеются не у всех моделей накладных выключателей.

Количество клавишей накладных выключателях не превышает двух. Конечно, существуют модели с тремя клавишами, но их очень немного. Одноклавишный накладной выключатель — наиболее распространенная модель. К тому же, некоторые модели оснащаются подсветкой и индикацией. Между этими двумя понятиями есть разница. Подсветка работает в выключенном положении, облегчая поиск выключателя в темноте, а индикация указывает на то, что управляемая выключателем цепь находится в активном состоянии. Вторая функция нужна, когда потребитель расположен на значительном расстоянии или вне прямой видимости от выключателя.

Кроме того, под выключателем могут подразумеваться два разных устройства: двухпозиционный ключ (схема 1) и двухпозиционный переключатель (схема 6), каждый из которых может производиться в сдвоенном исполнении. Первый тип устройств способен только замыкать или размыкать определенную цепь, а второй — переключать напряжение с одной сети, на другую. Под проходными одноклавишными и двухклавишными выключателями для открытой проводки подразумеваются именно двухпозиционные переключатели, обеспечивающие возможность управлять потребителем из нескольких мест.

Монтаж накладных выключателей

Наружные выключатели предназначены для монтажа в электросетях открытого типа. Схема подключения в таком случае не меняется и полностью зависит от используемых потребителей и назначения выключателя. Чаще всего такой тип выключателей используется в деревянных постройках, где встроенную проводку организовать невозможно, в промышленных или подсобных помещениях или даже вне пределов помещения.

Для установки подобного устройства необходимо сначала снять клавиши, отделить основную часть корпуса и прикрепить ее к рабочей поверхности при помощи шурупов с дюбелями или другим способом. Затем подключить проводники (естественно, обесточенные и подготовленные) к механизму и поместить на место лицевую панель и клавиши. После этого выключатель готов к эксплуатации. Перед монтажом необходимо удостоверится в том, что его расчетная нагрузка соответствует параметрам сети и следить за соблюдением нагрузки в процессе эксплуатации.

Производители и коллекции

Модели накладных выключателей есть у многих производителей. Но особого внимания заслуживают серии LK Aqua и LK Standart от московской компании LK Studio. Эти модели доступнее зарубежных аналогов, а разницы в качестве нет. Снижение стоимости достигается за счет отсутствия дополнительных транспортных сборов и налогов зарубежных стран. Серия LK Aqua — это выключатели, защищенные по стандарту IP 54. Они отлично подходят для эксплуатации вне помещений.

LK Standart — это надежные механизмы в прочных корпусах для использования в помещениях. Специальные модели с текстурой сосны подойдут для деревянных интерьеров, а классические белые варианты отличаются большей универсальностью.

Таким образом, выключатель одноклавишный и двухклавишный для наружной проводки в функциональном плане не отличаются от встраиваемых. Большинство различий лежит в декоративной плоскости, защищенности и монтажа. Да, выпирающие из стены корпуса выключателей выглядят не так аккуратно, но иногда использовать иные модели недопустимо.

Выключатель бытовой

Бытово́й выключа́тель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом.

Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.

Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки).

В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.

Содержание

История [ править | править код ]

1879 год — Эдисон демонстрирует разработанную им современную систему электрического освещения, включающую лампу накаливания, патрон с винтовой резьбой, цоколь, клеммы, выключатель, штепсельную розетку и вилку, электрический счетчик, предохранители.

Читайте так же:
Подключение двухклавишных выключателей с трех точек

Виды [ править | править код ]

Выключатели бывают самыми разнообразными по конструкции, их виды зависят от назначения, числа замкнутых электрических цепей и величины тока, которую они способны пропустить. В быту, как правило, используются выключатели на напряжение до 250 В, и максимальный ток 4, 6 либо 10 А (реже встречаются и другие значения). Основные виды (для бытовых целей):

По способу управления [ править | править код ]

Клавишные [ править | править код ]

Это привычные нам выключатели с клавишей. В России верхнее положение клавиши соответствует включенному свету, а нижнее — выключенному (хотя иногда выключатели случайно устанавливают перевёрнутыми). Так повелось со времени изобретения рубильников из-за их конструктивных особенностей. Аналогичная ориентация выключателя также принята в европейских странах, США и Канаде. В Англии, Австралии, Новой Зеландии и Ирландии общепринятой является обратная ориентация выключателя, когда цепь замыкается в нижнем положении клавиши.

Некоторые выключатели такого типа могут также иметь световые индикаторы, позволяющие быстро отыскать их в темноте. Когда включают свет, индикатор гаснет, а при выключенном свете — постоянно горит.

Конструктивно являются ключами. То есть, в одном положении размыкают цепь, а в другом замыкают.

Кнопочные [ править | править код ]

Это выключатель, вместо клавиши имеющий нажимную подпружиненную кнопку. Кнопка может быть стилизована под клавишу. Тогда нажатие происходит на её нижнюю часть.

Конструктивно, как правило, являются импульсными, то есть просто кнопками. Пока кнопка нажата, цепь замкнута. Такие кнопки используются, например, в звонках. Встречаются и кнопочные выключатели типа ключ, которые замыкают и размыкают цепь поочередно при каждом нажатии.

В США выключателями типа «push-button» называются устройства, имеющие две кнопки, а не одну. Когда одна кнопка нажимается, другая выдавливается автоматически. Эти выключателями конструктивно являются уже ключами, а не кнопками.

Рычажные [ править | править код ]

Выключатель, вместо клавиши имеющий рычажок управления. Конструкция этого выключателя запатентована Вильямом Ньютоном и Моррисом Гольдбергом в 1916 году.

Конструктивно являются ключами.

Роторные (поворотные) [ править | править код ]

Поворотная рукоять в одном положении замыкает цепь, а в другом размыкает её. Конструктивно являются ключами. Пример — выключатель типа ПГ.

Шнуровые [ править | править код ]

Их также называют верёвочными, на жаргоне — «дёргалками». Включение и выключение света происходит посредством вытягивания шнура из корпуса выключателя. Конструктивно могут являться как ключами, так и кнопками, и даже механическими «двухразрядными двоичными счётчиками», способными последовательно принимать состояния 00, 01, 10, 11, затем снова 00, и так далее. Ненадёжны. При выходе таких выключателей из строя владельцы часто заменяют шнур на электрический, на конце которого располагают обычный выключатель для открытой проводки на изолирующей подставке.

Сенсорные [ править | править код ]

Эти выключатели не требуют механического воздействия на какой-либо орган управления. Воздействие на выключатель происходит при его касании. Конструктивно могут являться как ключами, так и кнопками.

По функциональности [ править | править код ]

Ключ (обычный бытовой выключатель) [ править | править код ]

Такой выключатель в одном состоянии размыкает цепь, а в другом замыкает её. Таким образом, выключатель является ключом. Иногда называются просто — выключатели.

По способу управления чаще всего являются клавишными, хотя встречаются поворотные, шнуровые, сенсорные и даже кнопочные выключатели.

Импульсные (кнопка) [ править | править код ]

Контакт происходит только при воздействии, без фиксации в этом положении.

Чаще всего используются в звонках. Для управления электроприборами требуют подключения к импульсному реле или контроллеру.

По способу воздействия чаще всего являются кнопочными, хотя встречаются клавишные, сенсорные и шнуровые импульсные выключатели.

Проходные [ править | править код ]

Переключатель на 2 направления, «проходной» выключатель. Этот прибор замыкает конкретную цепь в каждом из положений. Если подключить к нему 2 лампы, в одном положении будет работать первая, а в другом вторая. Имеет 3 разъема для подключения.

Чаще всего используются в проходных схемах, когда к одному потребителю требуется подключить 2 независимых выключателя.

По принципу управления, как правило, клавишные

OffOn
Перекрёстные [ править | править код ]

«Сдвоенный», промежуточный выключатель. Переключатель, имеющий 4 разъема для подключения. При переходе из одного состояния в другое инвертирует коммутацию подключенных к нему кабелей. Используется в проходных схемах с тремя независимыми выключателями в сочетании с двумя переключателями.

Совмещённые устройства [ править | править код ]

Диммеры, сумеречные выключатели и т. д.

Конструктивно [ править | править код ]

  1. наружный монтаж
  2. встраиваемые
  3. модульные
  4. пылевлагозащитные (уличные или для влажных помещений)
  5. специальные

Дизайн выключателя, цвет, материал декоративных элементов и конструкция механизма зависят от серии электроустановочных изделий.

Су́меречное реле́ — один из типов реле, используемый для включения или выключения электрического освещения в зависимости от уровня освещенности окружающей среды.

Особенности применения проходных выключателей

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Читайте так же:
Силовой автоматический выключатель номинальный ток

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Выключатели 1

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Выключатели 2

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Выключатели 3

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Выключатели 4

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатели 5

Выключатель проходной одноклавишный не имеет положений Вкл, Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением. На рынке электротоваров популярны изделия нескольких фирм, например проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

Выключатели 6

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери. Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе. И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Читайте так же:
Электрические выключатели с дистанционным пультом

Выключатели 7

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Выключатели 8

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Выключатели 9

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

Выключатели 10

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

Выключатели 11

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Выключатели 12

Здесь показано соединение двух сенсорных проходных выключателей.

Выключатели 13

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая (к ней подходят электрические провода, которые больше никуда не идут), и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Читайте так же:
Соответствие автоматического выключателя кабелю

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

Выключатель одноклавишный проходной белый

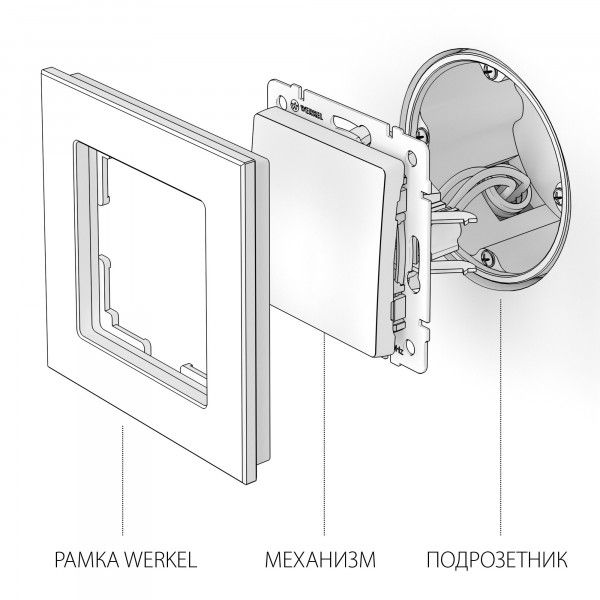

Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W Выключатель одноклавишный проходной белый WL01-SW-1G-2W

Курьерская служба доставит ваш заказ до вашей двери, либо до ближайшего пункта выдачи заказов или терминала в любой город России.

По Москве: 250 ₽ от 3 000 ₽ — бесплатно.

По Московской области: 399 ₽, от 5 000 ₽ – бесплатно.

В регионы России: по тарифам транспортной компании, от 15 000 ₽ – бесплатно.

Способы оплаты

Оплата картой на сайте: для оплаты заказа на сайте мы принимаем пластиковые карты Visa, MasterCard, МИР.

Оплата при получении: наличный расчет или оплата банковской картой при получении заказа в месте доставки.

Безналичный расчет: для физических и юридеческих лиц возможна оплата выставленного счета в отделении банка или через онлайн-банк.

Тип упаковки — Промежуточный короб

Индивидуальная упаковка

Гофрокороб

Всего отзывов: 2

Достоинства

Недостатки

Комментарий

Приятный на ощупь, качественный пластик, отличная упаковка.

Достоинства

Удобство в будущем; быстрозажимные клемы; достойный внешний вид (его позже добавлю)

Недостатки

Цена; сложность подключения не профессионалом

Комментарий

Гарантия

Срок гарантийного обслуживания каждого товара указан в сопроводительной документации и эксплуатационных характеристиках на сайте интернет-магазина.

При получении товара проверьте целостность товарной упаковки, комплектацию, проведите осмотр на наличие производственных дефектов.

Внимание! Покупатель обязан сохранять чеки, упаковку и этикетки до окончания гарантийного срока.

Мы обязуемся бесплатно заменить товар на подобный в случае производственного брака. Замене подлежат товары, которые еще не были в эксплуатации. Гарантийная замена возможна только при предъявлении чека о покупке и документов, подтверждающих приобретение товара. Если повреждения продукции произошли во время неаккуратной эксплуатации или неправильного монтажа, то гарантийные обязательства аннулируются.

Особенности, виды и установка одноклавишных проходных выключателей

Очень часто создаются ситуации, когда в длинном сквозном помещении с 2 и более дверными проемами, требуется установить несколько постов управления освещением, позволяющих независимо друг от друга включать или отключать свет. И здесь вовсе нет необходимости применять дорогостоящие электронные компоненты, достаточно установить проходные одноклавишные выключатели.

одноклавишный проходной выключатель

Главная особенность одноклавишных выключателей – это использование минимум 2 выключателей, соединяемых между собой двухпроводной линией. Устройства размещаются в удобных местах, как правило, это дверные проемы и таким образом, человек, войдя в помещение, может включить освещение и на выходе отключить.

Внешне и размерами, проходные модели ничем не отличаются от обычных. Выполняются в разнообразных цветовых и дизайнерских вариантах, поэтому могут использоваться как для общественных, так и жилых помещений.

Устройство имеет 3, а не 2 разъема как у обычных одноклавишных выключателей, что и определяет особенности внутренней схемы. 1 разъем предназначен для подвода фазного провода. К 2 остальным подключается транзитная двухпроводная линия.

Также, здесь отсутствует фиксированное положение клавиши относительно позиций контактов, то есть, одна и та же позиция сигнализирует как о включении, так и отключении освещения.

Есть несколько коренных отличий от обычных, но все они исключительно внутри корпуса:

  1. Стоимость – она несколько выше за счет усложненной схемы коммутации.
  2. Подключение трехпроводной линии вместо двухпроводной.
  3. Парная работа с выключателем такой же конструкции.
  4. Отсутствие фиксированных позиций включения и отключения.
  5. Схемы подключения.

Устройства подразделяют на 2 вида исходя из места крепления:

Накладные

накладной одноклавишный выключатель

Устанавливаются непосредственно на стену и могут использоваться как в системе скрытой проводки, так и при укладке кабелей открыто.

Внутренние

внутренний одноклавишный выключатель

Предназначены к установке в подрозетник располагаемый в стене. Подключаются только к внутренней проводке.

Последние используются как более эргономичный вариант. Весь корпус выключателя прячется внутри стены, а снаружи видна декоративная рамка и клавиши. Накладные модели более просты в монтаже, поскольку не требуют создания углубления в стене.

Их используют, когда проводить капитальный ремонт с заменой проводки нецелесообразно. В паре могут работать как однотипные, так и разнотипные модели.

Установка

одноклавишный выключатель

Поскольку аппаратура предназначена для управления освещением из нескольких точек, то оптимальное место размещения – это дверные проемы. Хотя при необходимости можно устанавливать промежуточный выключатель и где-то внутри помещения. Такая схема одинаково работоспособна.

Высота размещения не менее метра от уровня пола.

Порядок действий:

  1. Разметить места установки выключателей и маршрут прокладки кабеля.
  2. При монтаже внутрь стены, необходимо сделать гнезда. Для этой цели используют перфоратор и алмазную насадку «корона».
  3. При монтаже накладных устройств, сцепление со стеной производится с помощью дюбелей, если она бетонная или саморезами для деревянной поверхности.
  4. По маршруту прокладки кабеля необходимо сделать штробу с помощью болгарки, если укладка осуществляется внутристенно. Для внешней прокладки используются пластиковые короба, закрепляемые саморезами. Если помещение оформляется в стиле ретро или имеет ограждения из оцилиндрованного бревна либо клееного бруса, то проводку обычно прокладывают поверху, используя перевитые провода в черной изоляции. Крепление осуществляется не в коробе, а на декоративные изоляторы, прикрепляемые к деревянной стене. К такому стилю можно подобрать и выключатели, имеющие соответствующую расцветку корпуса.
  5. Провода, уложенные в стене, необходимо зафиксировать шпаклевочным раствором после чего выполнить соединение.
  6. К одному из выключателей подключается фазный провод, уже находящийся под напряжением. Ко второму фазный провод, ведущий к нагрузке. Затем подключается расположенная между ними двухпроводная линия. Обратный провод «нейтраль» без разрыва подводится к нагрузке.
Читайте так же:
Расчет автоматического выключателя по мощности формула

Выключая освещение в одном конце комнаты, человек нажатием на клавишу соединяет контакты выключателя с линией, находившейся до этого обесточенной, и снимает его с параллельной. Таким образом, во второй точке, установив клавишу выключателя в противоположное положение, можно включить освещение.

Схемы подключения

Простой и одновременно удобный принцип действия этих устройств базируется на 2 схемах:

Схема из 2 точек

схема подключения одноклавишных выключателей из двух точек

Это наиболее простое и часто используемое решение при необходимости сделать удобное управление освещением в коридоре, проходной комнате или производственном помещении. Между выключателями прокладывается двухпроводная линия или четырехпроводная линия в зависимости от использования соответственно одноклавишной или двухклавишной модели.

Схема из трех и более точек

схема подключения одноклавишных выключателей из трех точек

Может применяться в помещениях с большой длиной, например в гостинице или производственных коридорах. 2 точек в таких случаях бывает мало, если есть необходимость управлять освещением в середине помещения. Тогда используют перекрестные проходные выключатели. По краям схемы устанавливаются 2 обычных проходных, а в середине перекрестные, 1 или несколько.

Недостаток такого решения – возрастающее количество проводов, в особенности, если применяются двухклавишные модели. Как правило, при количестве точек более 3, используют электронные схемы управления.

Советы по выбору и подключению

одноклавишный выключатель

  1. Самое ответственное место в любом коммутационном аппарате – это его контакты. При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
  2. Основным индикатором при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
  3. Брендовые производители также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
  4. Производить подключение достаточно просто, на корпусе устройства указаны входные и выходные клеммы, поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
  5. Отдельного внимания требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и люминесцентных ламп, он не предназначен.
  6. Рекомендуется располагать точки управленияосвещением на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
  7. Первым к фазной линии подключается точка, которая наиболее близко расположена к распределительной коробке, при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Обзор моделей

Legrand

одноклавишный выключатель Legrand

Этот бренд на сегодня наиболее известный в области производства бытовых выключателей обычного и проходного типа. Вместе с тем, монтаж оборудования не представляет какой-либо сложности.

Особенностью устройств является универсальность применения в схемах с 1, 2 или даже 3 клавишами и это касается не только проходных, но и перекрестных моделей. Соединение проходных и перекрестных выключателей стандартное – внутри устанавливаются перекрестные, а по краям схемы проходные.

В основе конструкции выключателей Legrand алюминиевый каркас, что делает их достаточно прочными, позволяя выдерживать механические нагрузки. Внешний корпус состоит из термостойкого негорючего ПВХ.

Средняя стоимость составляет от 235 рублей за одноклавишную модель без подсветки.

Schneider Electric

одноклавишный выключатель Schneider Electric

Данная торговая марка не уступает по качеству предыдущей, однако, может предложить более дешевые изделия так как производится в России. Подключение выполняется по стандартной схеме с применением проходных или перекрестных моделей, и производитель предлагает самые радикальные цветовые решения вплоть до шоколадного или угольного оттенков.

В качестве основания пользуется алюминиевая рамка, придающая высокую прочность изделию. Предусмотрены варианты внутристенного и настенного исполнения. Внешний корпус состоит из термостойкого негорючего ПВХ.

Стоимость одноклавишного устройства без подсветки составит от 180 рублей за штуку.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
