Автоматические выключатели. Общие сведения

Автоматические выключатели. Общие сведения

Автоматический выключатель (автомат) — это коммутационный электрический аппарат, предназначенный для проведения тока цепи в нормальных режимах и для автоматического отключения электроустановок при возникновении токов короткого замыкания и перегрузок, чрезмерного понижения напряжения питания, изменения направления мощности и т.п. Возможно использование автомата также для нечастых коммутаций номинальных токов нагрузки (6-30 раз в сутки). Некоторые автоматы позволяют производить редкий запуск и остановку асинхронных электродвигателей с короткозамкнутым ротором.

К автоматам предъявляются следующие требования:

• токоведущая цепь автомата должна пропускать номинальный ток в течение сколь угодно длительного времени;

• автомат должен обеспечить многократное отключение предельных токов короткого замыкания, после чего должен быть пригоден для длительного пропускания номинального тока;

• автомат должен иметь малое собственное время отключения в зоне токов короткого замыкания;

• в автомате должны быть устройства, сокращающие зону выхлопа нагретых и ионизированных газов в процессе гашения дуги;

• автомат должен иметь регулировку тока срабатывания и (или) времени срабатывания для построения селективно действующей защиты;

• автомат должен обеспечивать удобство монтажа и доступа по обслуживанию.

В зависимости от вида воздействующей величины автоматы делятся на максимальные автоматы по току, минимальные автоматы по току, минимальные автоматы по напряжению, автоматы обратного тока, максимальные автоматы, работающие по нарастанию производной тока, поляризованные максимальные автоматы, отключающие цепь при нарастании тока в прямом направлении, и неполяризованные, реагирующие на возрастание тока в любом направлении, автоматы, осуществляющие защиту от ряда воздействующих величин (например, максимальную по току и минимальную по напряжению).

Включение и выключение автомата может производиться вручную, электродвигательным или электромагнитным приводом.

При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении.

Важной составной частью автомата является расцепитель, который контролирует заданный параметр защищаемой цепи и воздействует на расцепляющее устройство, отключающее автомат. Кроме того, расцепитель позволяет производить дистанционное отключение автомата. Наиболее широкое распространение получили расцепители следующих типов:

• электромагнитные для защиты от токов короткого замыкания;

• тепловые для защиты от перегрузок;

• полупроводниковые, обладающие большой стабильностью срабатывания и удобством в настройке.

Для коммутации цепи без тока или для редких коммутаций номинального тока могут применяться автоматы без расцепителей.

Как к элементу систем автоматического управления к автоматическим выключателям предъявляются высокие требования по износостойкости (выключатели выпускаются в классах износостойкости А и Б; наивысшая износостойкость аппаратов относится к классу А). Износостойкость под нагрузкой (коммутационная) и общая (механическая) указаны в технических данных выключателей конкретных серий и типов.

Читайте так же:
Удлинитель сетевой с выключателями

Типы автоматических выключателей. Назначение и области применения

Общие сведения о назначении и области применения выключателей приведены в табл.1.

Что такое Acti9?

Acti 9 — новые модульные системы

Acti 9 — это 5-е поколение модульных автоматических выключателей Schneider Electric. Предыдущим, 4-м поколением была серия Multi9, ставшая самым известным в мире продуктом в своем классе.

Acti 9 является принципиально новой платформой, расширяющей возможности диспетчеризации, сбора данных и удаленного управления модульными аппаратами Schneider Electric.

Конструкция Acti 9 позволяет намного ускорить монтаж и ремонт электросистем, снизить затраты и обеспечить беспрецедентный уровень безопасности.

В чем уникальность Acti 9?

В Acti 9 реализовано множество новых наработок Schneider Electric.

Зажимы с автоматической фиксацией для простого и удобного монтажа на DIN-рейку.

Установка аппаратов Acti 9 на DIN-рейку осуществляется двумя пружинными зажимами:

  • зажимы автоматически фиксируются в крайних положениях и не требуют применения дополнительного инструмента при установке;
  • возможность съема отдельного автоматического выключателя без демонтажа всей гребенчатой шинки

Индикатор аварийного срабатывания автоматического выключателя VisiTrip.

VisiTrip — это флажковый индикатор на передней панели автоматического выключателя Acti 9, который переключается на красный цвет при аварийном срабатывании от перегрузки или короткого замыкания. Если же автоматический выключатель был отключен вручную — флажок остается зеленого цвета. Это позволяет быстро и наглядно определить было ли аварийное срабатывание и у какого автоматического выключателя (в системах других производителей индицируется только состояние контактов (замкнуты/разомкнуты)).

Механизм «мгновенного» взвода автоматического выключателя

Автоматические выключатели Acti 9 имеют механизм «мгновенного» взвода, при котором скорость коммутации контактов не зависит от скорости взвода оператором. «Мгновенный» взвод не позволяет возникнуть электрической дуге в момент замыкания контактов и предотвращает их пригорание. Это в 2−3 раза повышает количество гарантированных циклов коммутации, а, следовательно, значительно продляет ресурс работы автоматических выключателей Acti 9.

Электрическая износостойкость контактов Acti 9 (циклов вкл/откл): 10 тыс циклов

Концепция поддержки безопасности VisiSafe

  • Механизм взвода автоматического выключателя Acti 9 имеет ЗЕЛЕНУЮ маркировочную полосу, которая видна если, он отключен (вручную или произошло аварийное отключение), а следовательно отводящая цепь обесточена.
  • Специальные ШТОРКИ, автоматически закрывающие клемму при ее затяжке, полностью предотвращают возможность прикосновения к токоведущим частям клеммы и исключают возможность неправильного присоединения проводов.
  • Корпусавтоматических выключателей Acti 9 имеет Класс изоляции 2, что гарантирует полную безопасность и невозможность поражения оператора электрическим током либо получения ожога при возникновении дуги.
  • Повышенная стойкость к загрязнению (степень 3) позволяет использовать эти аппараты в помещениях с высокой загрязненностью и запыленностью, а также со временными токопроводящими загрязнениями.
Читайте так же:
Рамка для двойного выключателя

Acti 9 — это новый продукт с уникальными функциями, который производится в Европе. Однако компания Schneider Electric приняла решения, что стоимость серии Acti 9 iC60Nбудет такая же, как и Multi9. А стоимость бюджетной линейки Acti 9 iK60N будет ниже примерно на 30−35%.

Чем отличаются автоматические выключатели серии Acti 9 iC60N от серии Acti 9 iK60N?

Серия Acti 9 iK60N — это бюджетный вариант автоматических выключателей Acti 9.

Эта серия предназначена для тех случаев, когда клиент желает приобрести по доступной цене полнофункциональный аппарат самого высокого уровня качества и параметров для простого применения в жилищном или коммерческом строительстве для квартирных щитов, щитов освещения и пр., где не нужны аксессуары и нетипичные номинальные токи или кривые отключения.

При этом по дизайну серия Acti 9 iK60N совпадает с iC60N и может использоваться в одном распределительном шкафу. При этом цена такого «смешанного» решения будет существенно ниже, чем цена решения только с использованием iC60N.

Итак, у этих серий много общего: идентичные габариты и дизайн, отключающая способность 6 000А, механизм быстрого включения, удобство монтажа и пр. Однако есть и отличия:

  • Acti 9 iK60N соответствует только «жилищному» стандарту МЭК 898 (в отличие от iC60N, который соответствует также промышленному МЭК 94);
  • Отсутствие флажка VisiTrip и зеленой полосы VisiSafe;
  • Отсутствие изолирующих шторок на клеммах;
  • Нет возможности использования аксессуаров (доп. контактов и расцепителей);
  • Более узкий ассортимент (нет автоматических выключателей с кривыми B и D)

Является ли Acti 9 iK60N прямой заменой Multi9 C60a?

Серия Acti 9 iK60N не является прямой заменой Multi9 C60a, поскольку обладает более высокими характеристиками, например, имеет отключающую способность 6000А, а также включает в себя аппараты на номинальные токи 50А и 63А (у Multi9 C60a номинальный ток до 40А и предельная отключающая способность 4500А).

Где можно приобрести автоматические выключатели Schneider Electric в Сибирском регионе и в Алтайском крае и на каких условиях?

Вот уже несколько лет барнаульская компания Техком-Автоматика является официальным дистрибьютером Schneider Electric по Сибирскому региону. На ее складе постоянно поддерживается запас продукции Schneider Electric и в частности Acti 9. Инженеры компанииподробно расскажут вам о возможностях этой линейки, подберут необходимый комплект и осуществят бесплатную доставку до вашего офиса (если вы находитесь на территории Алтайского края или республики Алтай) или организуют отправку продукции любой удобной для вас транспортной компанией.

Читайте так же:
Установка внутреннего выключателя своими руками

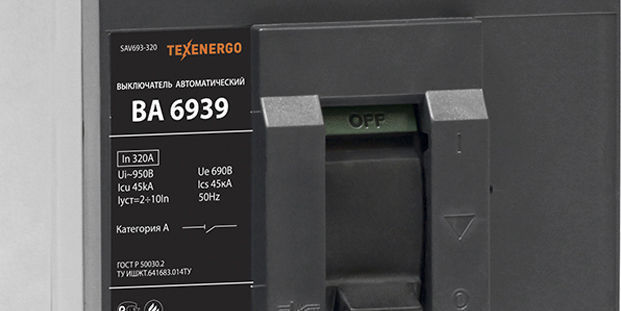

Автоматический выключатель ВА 69-35, ВА 69-37, ВА 69-39

Автоматический выключатель ВА 69-35, ВА 69-37, ВА 69-3922 августа 2014

Назначение и область применения автоматического
выключателя ВА 69:

Автоматический выключатель можно разделить на несколько категорий:

  • установочный автоматический выключатель, который имеет защитный изоляционный (пластмассовый) корпус и может устанавливаться в общедоступных местах;
  • универсальные автоматические выключатели — не имеют такого корпуса и предназначены для установки в распределительных устройствах;
  • быстродействующий выключатель автоматический (собственное время срабатывания не превышает 5 мс);
  • не быстродействующие выключатели (от 10 до 100 мс);

Для справки:

Особенности автоматических выключателей ВА

Выключатель автоматический универсален и способен одновременно выполнять функции защиты и управления: защита кабеля, провода, электрическую сеть и потребителя от перегрузки и короткого замыкания (сверхтоков короткого замыкания), а также обеспечивает нормальный режим протекания электротока в цепи и осуществляет управление участками электроцепей.
Бывают выключатели однополюсные, двухполюсные, трехполюсные и четырехполюсные.

Выключатели автоматические производства TEXENERGO изготовлены в соответствии с IEC 60947-2 (ГОСТ Р 50030.2). Область применения: защита распределительных сетей, защита электродвигателей.

Структура условного обозначения автоматического выключателя ВА 69

ВА-69ХХ
123

1. Обозначение серии автоматического выключателя.

2. Цифра обозначения числа полюсов:
2 — два полюса (2Р)
3 — три полюса (3Р)
4 — четыре полюса (4Р)

3. Цифра обозначения номинального тока:
5 — 250 А
7 — 400 А
9 — 630 А

Характеристики автоматического выключателя ВА 69

Номинальный режим работы независимого расцепителя – кратковременный.

Электрические характеристики расцепителя минимального напряжения
Номинальное напряжение переменного тока частотой 50Гц: 230В
Отключение автоматического выключателя происходит при напряжении на выводах его катушки (0,35 – 0,7) Ue.
Включение автоматического выключателя возможно только при напряжении на выводах его катушки 0,85 Ue и выше.

Электрические характеристики вспомогательных контактов
Условный тепловой ток: 6 А
Минимальная нагрузка при 24В: 100мА
Рабочий ток при АС-12 и напряжении 24 – 690В: 6 А

Электрический привод дистанционного управления (мотор-редуктор)
Номинальное напряжение переменного тока частотой 50Гц : 230В, 400В
Допустимые отклонения напряжения: (0,85-1,1) Ue.

Номинальный режим работы выключателей – продолжительный.

Выключатель выполняет функцию разъединения.

Кнопка «Push of trip» обеспечивает проверку механизма отключения выключателя.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14254-96:
IP 20 – оболочки выключателей;
IP 00 – зажимов для присоединения внешних проводников.

Читайте так же:
Признаки зависания контактов выключателя

УЗО. Определение, назначение, принцип действия, модификации.

УЗО 1

Устройство защитного отключения- устройство для отключения подачи напряжения в сеть (или для отдельного потребителя) при следующих рисках:

  1. При утечке тока на землю для защиты человека.
  2. При утечке тока на землю для защиты оборудования.
  3. При риске замкнуть контакты сети при повышенной влажности.
  • УЗО не срабатывает мгновенно при коротких замыканиях и перегрузке сети. Но срабатывает, в результате этих условий, позже. Это важно помнить и применять для защиты от КЗ, перегрузки и перенапряжения соответствующие устройства (автоматические выключатели, реле контроля напряжения).
  • УЗО не защищает от КЗ и перенапряжения. Но часто оно входит в комбинированные устройства защиты, является его составной частью, как в дифавтоматах, защищающих и от утечки, и от перегрузки.
  • УЗО никогда не подключают к проводникам заземления!
    1. является дорогим устройством, совмещающим в себе две функции: защита от перегрузки и защита от утечки тока. Применять необходимо либо очень качественные дифференциальные автоматы, либо использовать устройства защиты с отдельными функциями – это надежнее.
    2. УЗО устанавливается после автоматических вводных выключателей и устройств молниезащиты, так как не имеет собственной защиты от сверхтоков.

Параметры срабатывания

  1. При касании человеком открытых токоведущих частей. Пример: для защиты детей от «проверок» розеток металлическими предметами.
  2. При заземлении оборудования и утечке дифференциального тока (тока с очень малой силой). Пример: поврежденная проводка соприкасается с заземленным корпусом.
  3. При перемене проводников (перепутали «землю» и «ноль», «фазу» и «ноль»).
  4. Время срабатывания – от 10…25 мс. Это очень короткое время. За данный промежуток человек не успевает получить ощутимый удар током, а оборудование – значительные повреждения.

Устройство и принцип работы

В основе устройства – дифференциальный трансформатор. Как только появляется ток утечки (возникает только в фазном проводнике), во вторичной обмотке наводится напряжение, пропорциональное ему. Возникает ЭДС, которая приводит в действие расцепитель контактов. При превышении порога утечки произойдет срабатывание выключателя.

УЗО 2

В зависимости от степени сложности и назначения УЗО может быть:

  • автоматическим (для постоянной защиты цепи),
  • подключаемым (срабатывает только при подключении прибора к сети питания), электромеханические (не требует питания),
  • чувствительным (для защиты людей, с низким порогом срабатывания),
  • с высоким порогом тока утечки (для защиты только оборудования),
  • регулируемые (для оборудования)
Читайте так же:
Электро автоматические выключатели схем

Подробно с картинкой

схема УЗО 1

При нажатии кнопки (3)контакты(4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток.Соленоид(5) удерживает контакты в рабочем состоянии.

Катушка (6) – это вторичная обмотка дифференциального трансформатора тока, Через который проходят фазный и нулевой проводники. Проводники не имеют контакта с катушкой[6].

Любая утечка тока нарушает баланс в трансформаторе: через фазу идет больший ток, чем по нулевому проводнику. ток в первичной обмотке возбуждает ЭДС во вторичной обмотке. Эта ЭДС моментально регистрируется устройством слежения (7), которое отключает питание соленоида (5), он расцепляет контакты (4) и обесточивает сеть.

Проверка работы УЗО

В устройстве также предусмотрена система теста на работоспособность. Рекомендуется проверять все УЗО с периодичностью 1 раз в квартал (ПТЭЭПприл. 3, табл. 28, п.28.7)либо при подключении ответственных потребителей (для высокоточного оборудования, энергоемкой техники и т. п.). Принесрабатывании режима «тест» УЗО необходимо менять.

Режим «тест» не фиксирует правильность подключения УЗО. Операцию подключения прибора должен проводить опытный электрик.

Рассмотрим несколько УЗО разных производителей и модификаций:  ABB ВДТ 2P2M F202 AC-40003 1

1. ABB ВДТ 2P/2M F202 AC-40/0,03

Выключатели дифференциального тока F202

Количество полюсов: 2P

Номинальный ток: 40 А

Номинальный дифференциальный ток: 30 mA

Тип тока: A (реагирует на дифференциальный переменный ток)

Номинальное напряжение: 230 В

Номинальное напряжение изоляции: 500 В

Количество модулей: 2

Механическая износостойкость: 20000 циклов

Электрическая износостойкость: 10000 циклов

Тип зажима: цилиндрическая 2-направленная клемма с защитой от неправильного монтажа

Сечение проводников: 25 мм2

УЗО ИЭК 2П 25А 30mА2. УЗО ИЭК 2П 25А 30mА

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Количество полюсов 2

Номинальный ток 25 А

Номинал. дифф. ток 30 mA

Класс срабатывания Тип АС

узо 4

3. УЗО ВД1-63 2Р 40А 30мА

Количество полюсов: 2

Номинальный ток, А: 40

Номинальный отключающий дифференциальный ток, мA: 30

Соответствуют стандартам: ГОСТ Р 51326.1­99

Номинальное напряжение частотой 50 Гц, В: 230/400

Номинальный условный дифференциальный ток короткого замыкания, А: 3 000 (10000 — для 80 и 100 А)
